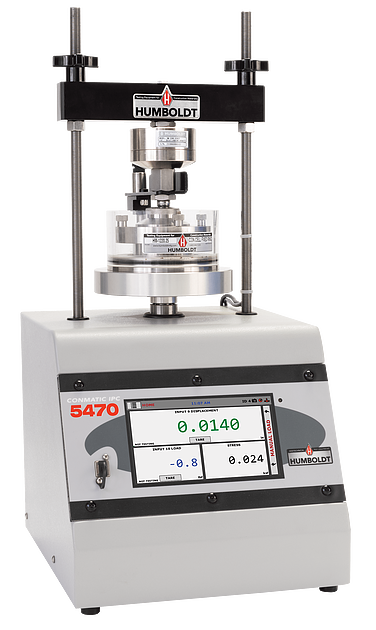

Conmatic IPC, Pneumatic-Actuated, soil consolidation machine (Fully-Automated) 110/220VAC 50/60Hz
https://cotecno.opendrive.cl/shop/hm-5470-3f-conmatic-ipc-pneumatic-actuated-soil-consolidation-machine-fully-automated-110-220vac-50-60hz-609401 https://cotecno.opendrive.cl/web/image/product.template/609401/image_1920?unique=67effaeDescripción General
Conmatic IPC, Máquina de Consolidación de Suelos de Accionamiento Neumático (Totalmente Automatizada) 110/220 VCA 50/60 Hz. La HM-5470.3F ConMatic IPC es un controlador de presión incremental totalmente automatizado para realizar ensayos de consolidación incremental. La ConMatic IPC permite realizar automáticamente ensayos de consolidación, carga constante e hinchamiento volumétrico, liberando a los técnicos para otras tareas y reduciendo la duración de los procedimientos de ensayo a más de la mitad, lo que ahorra tiempo y mano de obra y aumenta la rentabilidad del laboratorio. Un sistema automatizado ConMatic IPC puede reemplazar la producción de varias máquinas manuales, realizando ensayos de consolidación incremental según el método B de la norma ASTM D2435, donde se aplican incrementos de carga sucesivos después de una consolidación primaria del 100 %. Una vez colocada la muestra en la plataforma de ensayo y configuradas las condiciones del ensayo, la ConMatic IPC realiza todos los ensayos de consolidación, incluido el paso al siguiente nivel de tensión, sin intervención del operador. El sistema recorre automáticamente los diferentes parámetros de prueba especificados por el usuario, y las pruebas de consolidación incremental suelen completarse en 24 a 48 horas. El software Humboldt NEXT, con el módulo de consolidación HM-5100SW, utiliza lecturas de deformación de la muestra obtenidas del transductor de desplazamiento y lecturas de carga de la celda de carga para mantener una tensión aplicada constante a la muestra mediante un regulador de presión digital. Los resultados de las pruebas se registran y visualizan en tiempo real en la pantalla del ordenador, mientras que los datos de las pruebas se almacenan y los cálculos se realizan automáticamente. El software NEXT de Humboldt, con el módulo de consolidación HM-5100SW, ofrece: El diseño exclusivo del sistema ConMatic IPC permite al usuario conectar varias unidades ConMatic IPC a un solo ordenador y ejecutarlas de forma independiente y simultánea a través de una red LAN. El software Computer Control NEXT y el módulo de consolidación mejorado HM-5100SW se incluyen con la máquina de consolidación automatizada ConMatic IPC. Este software proporciona un control robusto de la máquina, calibración, adquisición de datos y generación de informes para quienes utilizan un ordenador para controlar las operaciones de ensayos de consolidación. Además, los operadores pueden visualizar y controlar los ensayos desde un PC en el laboratorio, en la sala contigua o en cualquier otra ubicación, y también generar informes mediante el módulo de software específico para ensayos de consolidación. Así pues, tanto si controla una sola máquina de consolidación, varias o incluso un laboratorio geotécnico completo, el software NEXT de Humboldt, junto con el IPC ConMatic de Humboldt, ofrece una solución integral para la adquisición, el registro y la presentación de datos de ensayos de consolidación en tablas y gráficos. El ordenador necesario no está incluido.
Modelos publicados
| Imagen | Código | Descripción |
|---|---|---|
![]() | HM-5470.3F | Conmatic IPC, máquina compactadora de suelos de accionamiento neumático (totalmente automatizada) 110/220 VCA 50/60 Hz |
Documentación Técnica
Videos
Literatura Técnica
Cumple con Normas
Productos Relacionados
Componentes y Accesorios
Kit de instalación de corte y consolidación" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-4168
Celda de consolidación de anillo fijo" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-1220
Celda de consolidación de anillo flotante" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-1210
Consolidation, Fixed-Ring Permeability Cell" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-1230
Filter Paper" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-4189HM-4189
Triaxial Consolidated Undrained Module for Humboldt NEXT Software" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-5003SW
Desiccant Dryer, Silica Gel" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-4222HM-4222
Filter/Regulator for Use with High-Vacuum Pump" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-4223
Tubing, by the foot" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-4196HM-4196
Frame Stand" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-1100HM-1100
Componentes y Accesorios
Bola de carga, 5/8\" Acero inoxidable 440: para usar con todas las celdas de consolidación" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-001076HM-001076
Piedras superiores para celdas de consolidación" class="img-fluid rounded shadow-sm me-3" style="max-width:60px;">HM-4184- HM-200926HM-200926
Especificaciones Técnicas
- Tamaño de la muestra:hasta 4" (100 mm)
- Carga máxima:2200 lbf (10 kN)
- Holgura vertical:8,25" (210 mm)
- Holgura horizontal:7,75" (197 mm)
- Recorrido máximo del pistón:0,5" (12,7 mm)
- Dimensiones:12" x 12" x 30" (305 x 305 x 762 mm)
- Peso neto:19 kg (42 lb)
- Pantalla (táctil resistiva)7" (178 mm) VGA (480 x 800)
- Datos de prueba en tiempo realGráficos y tabulación\n\t\t
- ProcesadorDoble de 32 bits ARM
- RAM64 MB
- Memoria no volátil4 GB
- Convertidor analógico-digital24 bits
- Velocidad de registroVelocidad efectiva de 320 lecturas por segundo
- Almacenamiento de múltiples pruebas1000
- Puntos por prueba3000
- Puerto USB (frontal)Exportar datos, importar/exportar datos de calibración, WiFi
- Puerto USB (posterior)Proporciona alimentación externa para el punto de acceso inalámbrico
- Conexión EthernetPara conectividad de red
- Convertidor analógico-digital diferencial de 24 bits2
- Sensor de temperatura ambiente1
- Actualización de firmwareUnidad flash
- Suministro de CA110/220 VCA 50/60 Hz 5 A
- Suministro de aireLimpio y seco (filtro de aire, trampa de agua), mínimo: 100 psi (689 kps) máx.: 300 psig (2068 kPa) suministro continuo de aire 4,2 CFM (0,12 m³/min)
- Conmatic IPCHM-5470.3F
- Celda de consolidación de anillo fijoHM-1220.20
- HM-2300.020CP1
- HM-2310.101
- HM-2009261
- HM-5100SW1
| SKU | CANTIDAD | Nombre |
|---|---|---|
| Tamaño de la muestra: | hasta 4" (100 mm) | |
| Carga máxima: | 2200 lbf (10 kN) | |
| Holgura vertical: | 8,25" (210 mm) | |
| Holgura horizontal: | 7,75" (197 mm) | |
| Recorrido máximo del pistón: | 0,5" (12,7 mm) | |
| Dimensiones: | 12" x 12" x 30" (305 x 305 x 762 mm) | |
| Peso neto: | 19 kg (42 lb) | |
| Pantalla (táctil resistiva) | 7" (178 mm) VGA (480 x 800) | |
| Datos de prueba en tiempo real | Gráficos y tabulación\n\t\t | |
| Procesador | Doble de 32 bits ARM | |
| RAM | 64 MB | |
| Memoria no volátil | 4 GB | |
| Convertidor analógico-digital | 24 bits | |
| Velocidad de registro | Velocidad efectiva de 320 lecturas por segundo | |
| Almacenamiento de múltiples pruebas | 1000 | |
| Puntos por prueba | 3000 | |
| Puerto USB (frontal) | Exportar datos, importar/exportar datos de calibración, WiFi | |
| Puerto USB (posterior) | Proporciona alimentación externa para el punto de acceso inalámbrico | |
| Conexión Ethernet | Para conectividad de red | |
| Convertidor analógico-digital diferencial de 24 bits | 2 | |
| Sensor de temperatura ambiente | 1 | |
| Actualización de firmware | Unidad flash | |
| Suministro de CA | 110/220 VCA 50/60 Hz 5 A | |
| Suministro de aire | Limpio y seco (filtro de aire, trampa de agua), mínimo: 100 psi (689 kps) máx.: 300 psig (2068 kPa) suministro continuo de aire 4,2 CFM (0,12 m³/min) | |
| Conmatic IPC | HM-5470.3F | |
| Celda de consolidación de anillo fijo | HM-1220.20 | |
| HM-2300.020CP | 1 | Celda de carga tipo panqueque, 2250 lbf (10 kN) (Nuevo estilo) con enchufe y adaptador |
| HM-2310.10 | 1 | Transductor de deformación 1" (25 mm) |
| HM-200926 | 1 | Kit de filtro de controlador |
| HM-5100SW | 1 | Módulo de consolidación para el software NEXT |
