Descripción General

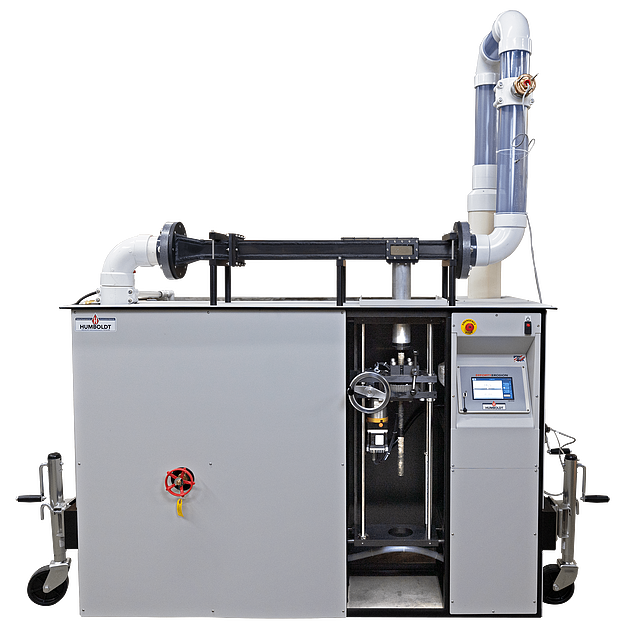

El aparato para la función de erosión HM-5940.3F (EFA) fue diseñado y construido para prevenir fallas en puentes mediante la medición de la erosionabilidad del suelo. Utilizado junto con el método de predicción de socavación SRICOS, el HM-5940 proporciona mediciones de erosionabilidad y predicciones de socavación más precisas que las obtenidas anteriormente. Sus aplicaciones incluyen: socavación en puentes, tubificación de presas, erosión costera y problemas de erosión superficial. En el caso de la socavación en ubicaciones de puentes, el EFA mejora la precisión en las predicciones de profundidad de socavación, ofreciendo varias ventajas sobre los métodos de prueba anteriores. Estas ventajas incluyen: mínima alteración de la muestra; medición de la tasa de erosión en función del esfuerzo cortante; medición del esfuerzo cortante crítico e incorporación de los resultados de las pruebas del método de predicción de socavación SRICOS. El aparato de análisis de erosión HM-4000 utiliza tubos Shelby estándar de 76,2 mm de diámetro exterior x 73 mm de diámetro interior (3,0" DE x 2,875"). El método SRICOS mejora la precisión de las predicciones de socavación en pilares. El analizador de análisis de erosión HM-5940 (EFA) está diseñado para usarse con el método SRICOS de predicción de socavación. El método SRICOS y el aparato HM-5940 fueron desarrollados por Jean-Louis Briaud, PhD, PE, y el equipo de investigación de socavación del Instituto de Transporte de Texas del Sistema Universitario Texas A&M. En comparación con la ecuación HEC-18 (estándar para el cálculo de predicciones de socavación), SRICOS generalmente arroja profundidades de socavación calculadas menores y se ajusta mejor a las profundidades de socavación medidas. Características: El EFA utiliza dos variantes del método SRICOS: Método SRICOS Extendido: 1) Calcular la profundidad máxima de socavación. 2) Recolectar muestras de suelo en el sitio. 3) Analizar muestras en el área de falla de erosión (EFA) para obtener la tasa de erosión en función del esfuerzo cortante hidráulico aplicado. 4) Elaborar el hidrograma de velocidad para el puente. 5) Utilizar el programa SRICOS con los datos de los pasos 3 y 4 como entrada y generar la profundidad de socavación en función del tiempo durante el período cubierto por el hidrograma seleccionado. Método SRICOS simple: 1) Calcular la profundidad máxima de socavación. 2) Recolectar muestras de suelo en el sitio. 3) Analizar muestras en el área de falla de erosión (EFA) para obtener la tasa de erosión en función del esfuerzo cortante hidráulico aplicado. 4) Calcular el tiempo equivalente para una vida útil de diseño dada del puente y para la velocidad de diseño. 5) Utilizando ecuaciones conocidas, calcular la profundidad de socavación al final de la vida útil de diseño.
Modelos publicados
| Imagen | Código | Descripción |
|---|---|---|
 | HM-5940 | Aparato para la función de erosión |
