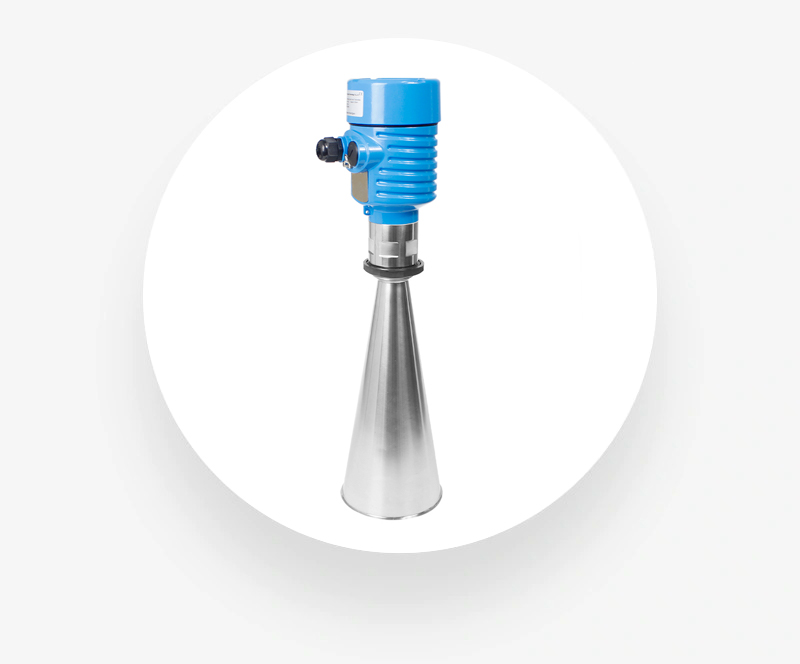

Transmisor de Nivel de Líquido por Radar
Descripción e commerce
Detalle del Producto Descripción Detallada El Transmisor de Nivel de Líquido por Radar B-01-05-4022 es un dispositivo sin contacto que emite un pulso de microondas estrecho. Este pulso viaja a la velocidad de la luz en el espacio y, al encontrar la superficie del medio medido, parte de su energía se refleja de vuelta hacia la misma antena. Codigo interno C-002221.
- Detalle del Producto Descripción Detallada El Transmisor de Nivel de Líquido por Radar B
- 4022 es un dispositivo sin contacto que emite un pulso de microondas estrecho
- El intervalo de tiempo entre la emisión del pulso y la recepción del pulso reflejado es proporcional a la distancia entre la antena y la superficie del medio medido
| Tipo de Equipo: Analizador de Gases de Suelo |
Descripción Detallada
El Transmisor de Nivel de Líquido por Radar B-01-05-4022 es un dispositivo sin contacto que emite un pulso de microondas estrecho. Este pulso viaja a la velocidad de la luz en el espacio y, al encontrar la superficie del medio medido, parte de su energía se refleja de vuelta hacia la misma antena. El intervalo de tiempo entre la emisión del pulso y la recepción del pulso reflejado es proporcional a la distancia entre la antena y la superficie del medio medido. El sistema calcula esta distancia para determinar el nivel del líquido.
Beneficios Clave
Excelente estabilidad para mediciones consistentes a largo plazo.
Amplio rango de compensación de temperatura para mediciones precisas en diversas condiciones.
Materiales resistentes a la corrosión opcionales para aplicaciones exigentes.
Aplicaciones Principales
- Medición de nivel en tanques de almacenamiento (industria química, petroquímica, alimentaria).
- Monitorización de nivel en tratamiento de aguas y aguas residuales.
- Control de nivel en procesos industriales.

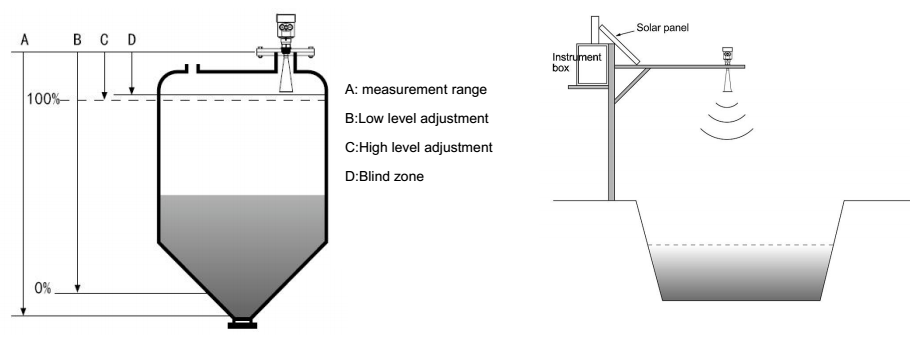

- Medición de nivel en ríos, lagos y embalses (con las precauciones de instalación adecuadas).
Galería de Imágenes
Especificaciones Técnicas
| Rango | 10m, 30m hasta 50m, 70m |
|---|---|
| Salida | 4-20mA, RS485 (MODBUS-RTU) |
| Alimentación | 12VDC, 24VDC (Célula Solar), 220VAC |
| Conexión Proceso | G1_1/2, soporta brida |
| Frecuencia Trabajo | Rango 0.5 - 15m (Nota: parece haber una discrepancia con el rango general) |
| Precisión | ±3mm |
| Resolución Pantalla | 1mm (Pantalla LCD 128*64) |
| Alarma Relé (Opc.) | 250VAC/30VDC@5A |
| Protección | IP67 |
| Temp. Medio | -40℃~ +150℃ |
| Presión Medio | -100～100kPa |
| Temp. Operación | -40℃~ +85℃ |
| Material Carcasa | Aleación de aluminio |
| Material Antena | Acero Inoxidable 304 |
