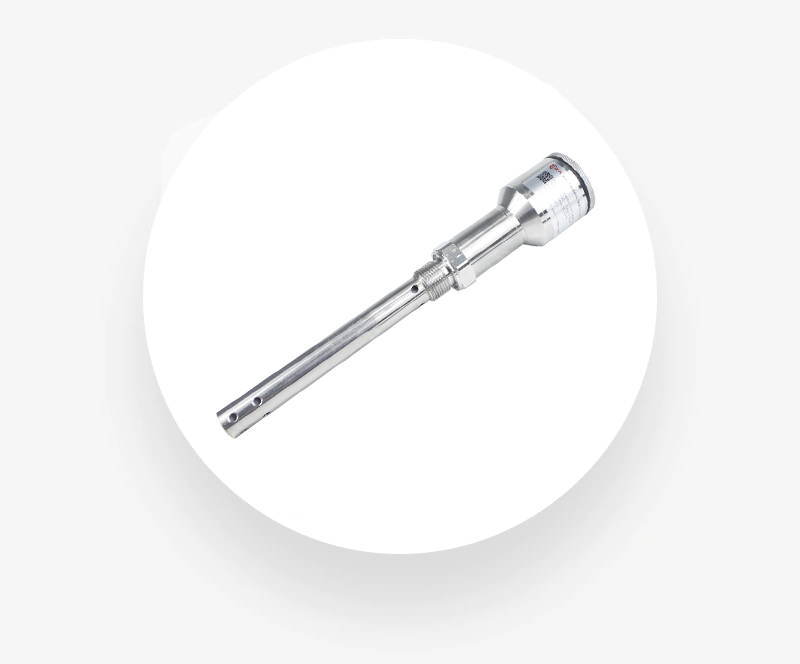

Sensor Capacitivo de Nivel de Combustible
Descripción e commerce
Sensor Capacitivo de Nivel de Combustible. Detalle del Producto Descripción Detallada La parte sensora del B-01-05-4038 es un condensador coaxial. Cuando el líquido entra en el condensador, provoca un cambio en la capacitancia entre la carcasa del sensor y los electrodos del sensor. Codigo interno C-002244.
- Detalle del Producto Descripción Detallada La parte sensora del B
- 4038 es un condensador coaxial
- Cuando el líquido entra en el condensador, provoca un cambio en la capacitancia entre la carcasa del sensor
| Tipo de Equipo: Detector de Fugas de Caldera |
Descripción Detallada
La parte sensora del B-01-05-4038 es un condensador coaxial. Cuando el líquido entra en el condensador, provoca un cambio en la capacitancia entre la carcasa del sensor y los electrodos del sensor. Esta variación se procesa a través del circuito de adquisición y conversión subsiguiente, con precisa compensación lineal y de temperatura, para entregar una señal estándar de voltaje, corriente o digital requerida en campo. La frecuencia de muestreo es ajustable. Fabricado con material de teflón de grado alimenticio y acero inoxidable 304 con estructura completamente soldada, ofrece un alto nivel sanitario y alta resistencia a la rotura, asegurando estabilidad a largo plazo y alta fiabilidad. Se utiliza para medir: aceite (gasolina, aceite diésel, aceite hidráulico, aceite lubricante), agua (aguas residuales), bebidas, tratamientos médicos, productos químicos y otros medios líquidos. Adecuado para ocasiones de alta y baja temperatura, o incluso medios líquidos viscosos. Rango de medición extremadamente amplio: 0.03......2m, especialmente adecuado para medir alturas de líquido inferiores a 500mm.
Características Principales
Amplia compensación de rango de temperatura (-40℃ a +80℃).
Respuesta rápida para mediciones dinámicas.
Excelente estabilidad a largo plazo (0.2%FS/año).
Fuerte resistencia a interferencias.
Material anticorrosión opcional.
Alta precisión (1.0%FS).
Aplicaciones Principales
- Medición de nivel de combustible en vehículos.
- Monitoreo de nivel de aceite (hidráulico, lubricante).
- Medición de nivel de líquidos en procesos industriales (agua, aguas residuales, químicos).
- Control de nivel en la industria de bebidas.
- Aplicaciones médicas.
Galería de Imágenes
Especificaciones Técnicas
| Parámetro | Valor | Parámetro | Valor |
|---|---|---|---|
| Rango | 0-30…100…500…700…2000mm | Temperatura de Operación | -40℃~ +80℃ (Otras T personalizables) |
| Salida | 4-20mA, 0-5V, RS485 | Rango de Presión | -0.1mpa ~ 0.5mpa |
| Voltaje Alimentación | DC12-24V | Temperatura Almacenamiento | -40 ~ +100℃ |
| Precisión Completa | 1.0%FS | Detección Área Ciega | 5mm (opcional), 10mm (típico) |
| Estabilidad a Largo Plazo | 0.2%FS | Diámetro Sonda | Ф16 mm |
| Deriva Temp. Cero | 0.02%FS/℃ | Instalación Rosca Fija | M20×1.5, G1/2, personalizada; Brida DN25, DN40, DN50 |
| Deriva Temp. Span | 0.03%FS/℃ | Interfaz Eléctrica | Línea directa |
| Protección Ingreso | IP67 | Medio Medible | Aceite (diésel, hidráulico, lubricante), agua (residual), bebidas, médico, químico, etc. |
Tabla de Selección de Parámetros
| Remark | Serie | Alimentación | Salida | Rango | Long. Cable | Descripción |
|---|---|---|---|---|---|---|
| RKL | ||||||
| 4 | ||||||
| A | 12-24V | |||||
| X | Otra | |||||
| A | 4-20mA | |||||
| B | 0-5V | |||||
| C | RS485(MODBUS-RTU) | |||||
| X | Otra | |||||
| R | 0~2000mm opcional | |||||
| 5000 | 5m | |||||
| ... | ... |
Ejemplo: B-01-05-4038AAR100mm5000 → Alimentación: 12-24V, Salida: 4-20mA, Rango: 100mm, Longitud Cable: 5m.
