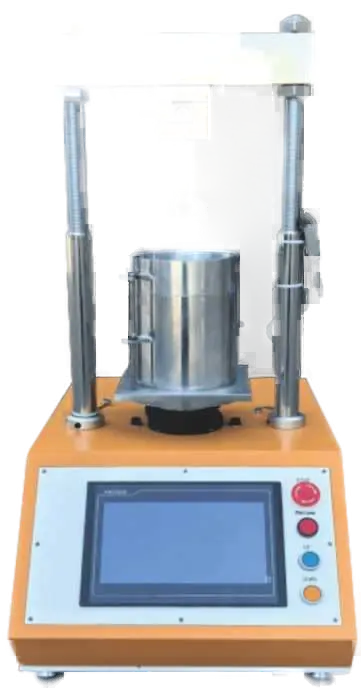

Maquina CBR automatica

Ensayo CBR automático: Bastidor para subrasantes cohesivas con partículas <25 mm.
Control de velocidad: 1 a 5 mm/min con avance rápido de 50 mm/min para posicionamiento.
Pantalla táctil de 10": Control total del ensayo y gráficos en tiempo real sin PC externo.
Adquisición multicanal: Calibración dedicada para célula de carga y LVDT de 0,01 mm.
Alimentación de laboratorio: 220 V / 500 W con puerto RS232 para descargar resultados.

Esta combinación no existe.

SKU: B-01-67-0450

Descripción general

Normas

ASTM D1883 (CBR)
AASHTO T193
BS 1377-4

Bastidor CBR totalmente automático

La máquina ejecuta ensayos CBR sobre subrasantes y materiales cohesivos con partículas menores a 25 mm, asegurando ciclos de penetración repetibles gracias al control cerrado del pistón.

Integra motor paso a paso, adquisición multicanal y pantalla táctil de 10" para monitorear esfuerzo versus penetración sin depender de un computador externo.

Características principales

Interfaz táctil de 10" con control total del ensayo.
Adquisición multicanal con calibración dedicada para célula de carga y LVDT.
Velocidades programables de 1 a 5 mm/min más avance rápido de 50 mm/min.
Capacidad de carga de 50 kN con bastidor de dos columnas.
Alimentación 220 V / 500 W con puerto RS232 para exportar resultados.

Características clave

Ensayo automático: Ciclos completos CBR sin intervención manual gracias al motor paso a paso y al perfil programable.
Supervisión en pantalla: Gráficas esfuerzo-penetración y valores numéricos en tiempo real directamente en la interfaz táctil.
Calibración dedicada: Canales independientes para célula de carga de 50 kN y dos LVDT de 0,01 mm.
Rangos programables: Penetración de 1 a 5 mm/min y posicionamiento rápido de 50 mm/min para acelerar el setup.
Listo para laboratorio: Opera con 220 V / 500 W e integra puerto RS232 para descarga directa de datos.

Modelos disponibles

Modelo	Velocidad programable	Capacidad de carga	SKU Belltronic
	1 a 5 mm/min + avance 50 mm/min	50 kN con célula integrada	B-01-67-0036

Resumen de variantes

Modelo	Velocidad programable	Capacidad	SKU Belltronic
	1 a 5 mm/min + avance 50 mm/min	Bastidor 50 kN con celda integrada	B-01-67-0036

Datos técnicos

Normativas y ensayo
Normas compatibles	ASTM D1883, AASHTO T193, BS 1377-4
Material admisible	Subrasantes y subbases con partículas <25 mm
Penetrómetro	Pistón de 50 mm de diámetro con émbolo guiado
Control y operación
Rango de velocidad	1 a 5 mm/min programables
Ajuste rápido	50 mm/min para posicionamiento del pistón
Accionamiento	Motor paso a paso con control cerrado de desplazamiento
Interfaz	Pantalla táctil de 10" con control integral del ensayo
Instrumentación
Célula de carga	50 kN, calibrada para correlación esfuerzo-penetración
Sensores de desplazamiento	2 × LVDT 0 - 25 mm, resolución 0,01 mm
Adquisición de datos	Multicanal con gráficos y lecturas simultáneas
Comunicación	Puerto RS232 para PC o impresora
Bastidor y dimensiones
Bastidor	Dos columnas con viga superior ajustable
Dimensiones	57 × 43 × 110 cm (L × A × H)
Peso neto	88 kg
Energía y entorno
Alimentación	220 V, 50 Hz, 500 W
Entorno recomendado	Laboratorios de mecánica de suelos e infraestructura vial

Aplicaciones y usos clave

Evaluación del índice CBR en subrasantes y subbases de carreteras conforme a ASTM, AASHTO y BS.
Ensayos de resistencia en materiales cohesivos compactados con partículas menores a 25 mm.
Automatización de ciclos de penetración con adquisición de datos integrada y exportación RS232.
