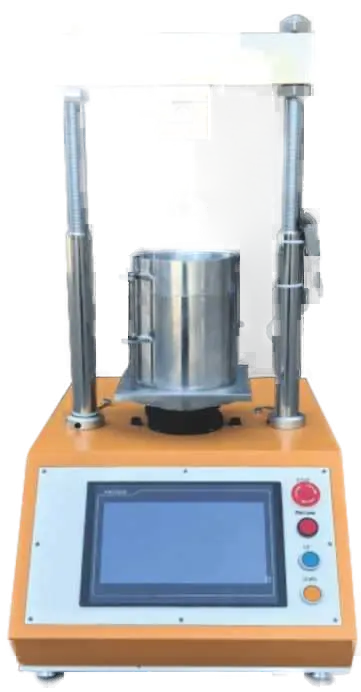

Maquina CBR automatica

Maquina CBR automatica

https://cotecno.opendrive.cl/web/image/product.template/609537/image_1920?unique=3ba1b9d

Requiere cotización

Esta combinación no existe.

Contáctanos
SKU: B-01-67-0450



Compartir

Descripción general

Normas
  • ASTM D1883 (CBR)
  • AASHTO T193
  • BS 1377-4

Bastidor CBR totalmente automático

La máquina ejecuta ensayos CBR sobre subrasantes y materiales cohesivos con partículas menores a 25 mm, asegurando ciclos de penetración repetibles gracias al control cerrado del pistón.

Integra motor paso a paso, adquisición multicanal y pantalla táctil de 10" para monitorear esfuerzo versus penetración sin depender de un computador externo.

Características principales
  • Interfaz táctil de 10" con control total del ensayo.
  • Adquisición multicanal con calibración dedicada para célula de carga y LVDT.
  • Velocidades programables de 1 a 5 mm/min más avance rápido de 50 mm/min.
  • Capacidad de carga de 50 kN con bastidor de dos columnas.
  • Alimentación 220 V / 500 W con puerto RS232 para exportar resultados.

Características clave

  • Ensayo automático: Ciclos completos CBR sin intervención manual gracias al motor paso a paso y al perfil programable.
  • Supervisión en pantalla: Gráficas esfuerzo-penetración y valores numéricos en tiempo real directamente en la interfaz táctil.
  • Calibración dedicada: Canales independientes para célula de carga de 50 kN y dos LVDT de 0,01 mm.
  • Rangos programables: Penetración de 1 a 5 mm/min y posicionamiento rápido de 50 mm/min para acelerar el setup.
  • Listo para laboratorio: Opera con 220 V / 500 W e integra puerto RS232 para descarga directa de datos.

Modelos disponibles

Modelo Velocidad programable Capacidad de carga SKU Belltronic

1 a 5 mm/min + avance 50 mm/min 50 kN con célula integrada B-01-67-0036

Resumen de variantes

Modelo Velocidad programable Capacidad SKU Belltronic

1 a 5 mm/min + avance 50 mm/min Bastidor 50 kN con celda integrada B-01-67-0036

Datos técnicos


Normativas y ensayo
Normas compatibles ASTM D1883, AASHTO T193, BS 1377-4
Material admisible Subrasantes y subbases con partículas <25 mm
Penetrómetro Pistón de 50 mm de diámetro con émbolo guiado
Control y operación
Rango de velocidad 1 a 5 mm/min programables
Ajuste rápido 50 mm/min para posicionamiento del pistón
Accionamiento Motor paso a paso con control cerrado de desplazamiento
Interfaz Pantalla táctil de 10" con control integral del ensayo
Instrumentación
Célula de carga 50 kN, calibrada para correlación esfuerzo-penetración
Sensores de desplazamiento 2 × LVDT 0 - 25 mm, resolución 0,01 mm
Adquisición de datos Multicanal con gráficos y lecturas simultáneas
Comunicación Puerto RS232 para PC o impresora
Bastidor y dimensiones
Bastidor Dos columnas con viga superior ajustable
Dimensiones 57 × 43 × 110 cm (L × A × H)
Peso neto 88 kg
Energía y entorno
Alimentación 220 V, 50 Hz, 500 W
Entorno recomendado Laboratorios de mecánica de suelos e infraestructura vial


Aplicaciones y usos clave

  • Evaluación del índice CBR en subrasantes y subbases de carreteras conforme a ASTM, AASHTO y BS.
  • Ensayos de resistencia en materiales cohesivos compactados con partículas menores a 25 mm.
  • Automatización de ciclos de penetración con adquisición de datos integrada y exportación RS232.
