Beneficios clave

La máquina de ensayos CBR, Marshall y uniaxiales se utiliza para realizar ensayos de compresión uniaxial y no confinada CBR
El dispositivo consta de un robusto y compacto bastidor de dos columnas con una viga transversal superior ajustable accionada por un pistón electromecánico
Se ofrecen dos modelos con capacidades de 50 kN y 100 kN

Requiere cotización

sku seleccion

Esta combinación no existe.

ASTM D1559 BS 1377:4 12697-23 6 mm) o 6” (152 ASTM D1883 AASHTO T193 NF P94-078 UNI CNR 10009. Debe utilizarse con el pistón de penetración CBR para realizar ensayos CBR. ASTM D2166 AASHTO T208. Platinas de compresión utilizadas para realizar ensayos de compresión uniaxial y no confinada. Se suministran completas con el conjunto de asiento de bola. Sistemas de ensayo Marshall: normas: EN 12697-34 12697-12. 13108 AASHTO T245. Debe utilizarse con el molde de estabilidad de cabezal de rotura para muestras Marshall de 4” (101 4 mm) y el adaptador para cabezal de rotura para realizar ensayos Marshall. Sistemas de ensayo CBR. NORMAS: EN 13286-47

Contáctenos

SKU: B2-01-03-0050

Descripción General

La máquina de ensayos CBR, Marshall y uniaxiales se utiliza para realizar ensayos de compresión uniaxial y no confinada CBR.

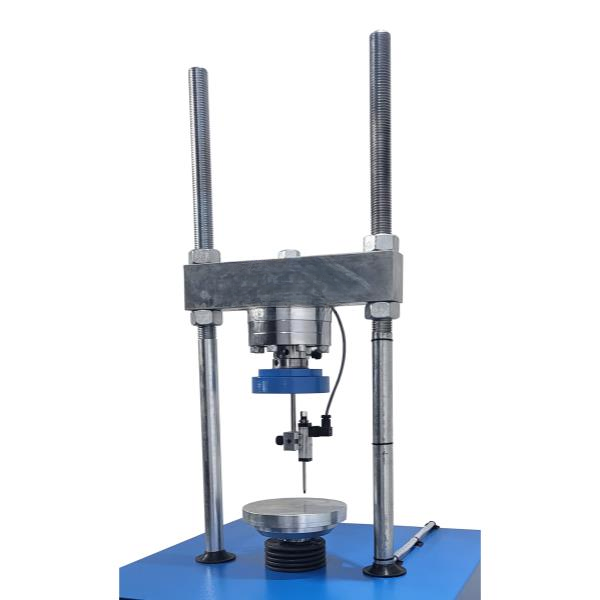

El dispositivo consta de un robusto y compacto bastidor de dos columnas con una viga transversal superior ajustable accionada por un pistón electromecánico. Se ofrecen dos modelos con capacidades de 50 kN y 100 kN.

La velocidad de ensayo se puede ajustar entre 0,001 mm/min y 51 mm/min.
El ajuste de velocidad de la placa de carga se controla desde la unidad de lectura digital.
Por seguridad, el recorrido vertical de la placa inferior está limitado mediante interruptores de límite.
El sistema de medición consta de una celda de carga de 50 kN o 100 kN, según la capacidad del bastidor, instalada en la viga transversal superior para leer los valores de estabilidad, y un sensor de desplazamiento de 25 mm instalado en la columna.

Cumplimiento normativo

ASTM D2166, AASHTO T208. Platinas de compresión utilizadas para realizar ensayos de compresión uniaxial y no confinada. Se suministran completas con el conjunto de asiento de bola. Sistemas de ensayo Marshall: normas: EN 12697-34, 12697-23, 12697-12. 13108, ASTM D1559, AASHTO T245. Debe utilizarse con el molde de estabilidad de cabezal de rotura para muestras Marshall de 4” (101,6 mm) o 6” (152,4 mm) y el adaptador para cabezal de rotura para realizar ensayos Marshall. Sistemas de ensayo CBR. NORMAS: EN 13286-47, BS 1377:4, ASTM D1883, AASHTO T193, NF P94-078, UNI CNR 10009. Debe utilizarse con el pistón de penetración CBR para realizar ensayos CBR. Normas: ASTM D2166, AASHTO T208EN 12697-34, 12697-23, 12697-12, 13108, ASTM D1559, AASHTO T245EN 13286-47, BS 1377:4, ASTM D1883, AASHTO T193, NF P94-078, UNI CNR 10009

Especificaciones Técnicas

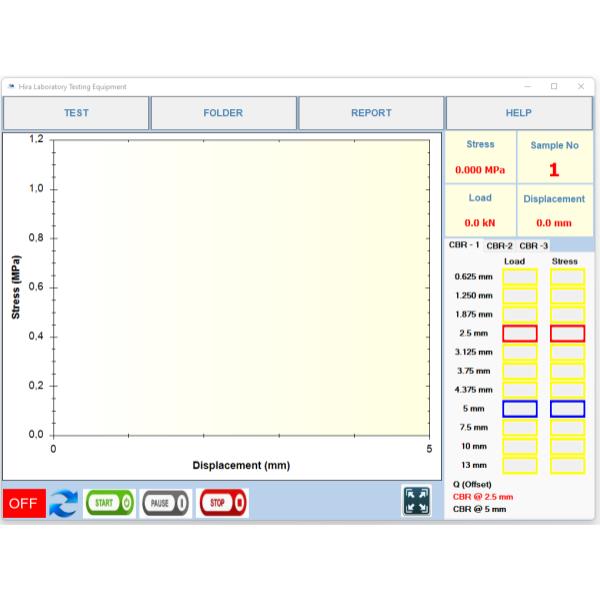

		0.625	1.25	1.875	2.5	3.125	3.75	4.375	5	7.5	10	CBR Ratio%
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	CBR Ratio%
Sample 1	Stress	---	---	---	---	---	---	---	---	---	---	---
Sample 1	Load	---	---	---	---	---	---	---	---	---	---	---
Sample 2	Stress	---	---	---	---	---	---	---	---	---	---	---
Sample 2	Load	---	---	---	---	---	---	---	---	---	---	---
Sample 3	Stress	---	---	---	---	---	---	---	---	---	---	---
Sample 3	Load	---	---	---	---	---	---	---	---	---	---	---

Especificaciones Técnicas

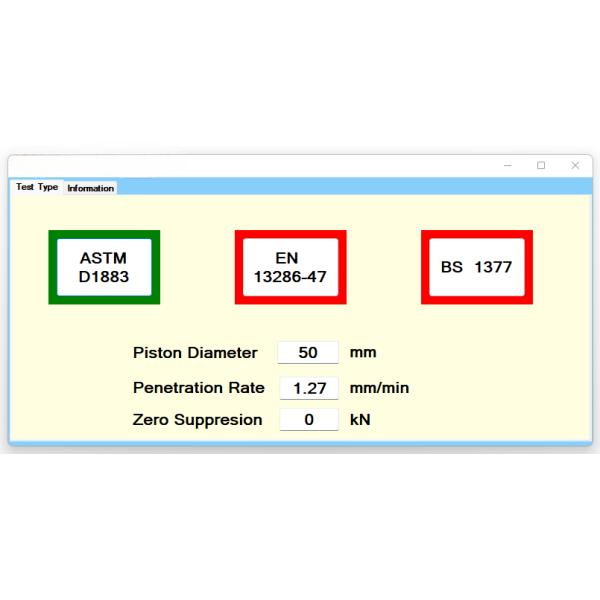

Category	Descripción	Value	Unit
Test Type	ASTM D1883	---	---
	EN 13286-47	---	---
	BS 1377	---	---
Information	Piston Diameter	50	mm
	Penetration Rate	1.27	mm/min
	Zero Suppresion	0	kN

Especificaciones Técnicas

Marshall Stability and Flow of Asphalt Mixtures
Company	---
Project	---
Address	---
Bitumen Content	---
Material Description	---
Mold Size - Test Temperature	---
Test Date	---
Average Bulk Density	---

Sample	Thickness (mm)	Correction Factor	Maximum L. (kN)	Stability (kN)	Flow (mm)	Marshall Q. (kN/mm)
Sample 1	---	---	---	---	---	---
Sample 2	---	---	---	---	---	---
Sample 3	---	---	---	---	---	---
Sample 4	---	---	---	---	---	---
Average	---	---	---	---	---	---
Tested By			Approved By

Especificaciones Técnicas

	Option 1	Option 2
Image Description	4"(in.)- 101.6 mm	6"(in.)- 152.4 mm
Standard Code	ASTM D6927	EN 12697-34
Method Type	Standart	Alternatif Metod
Selection Status	Selected	---
Penetration Rate: 1.27 mm/min

Especificaciones Técnicas

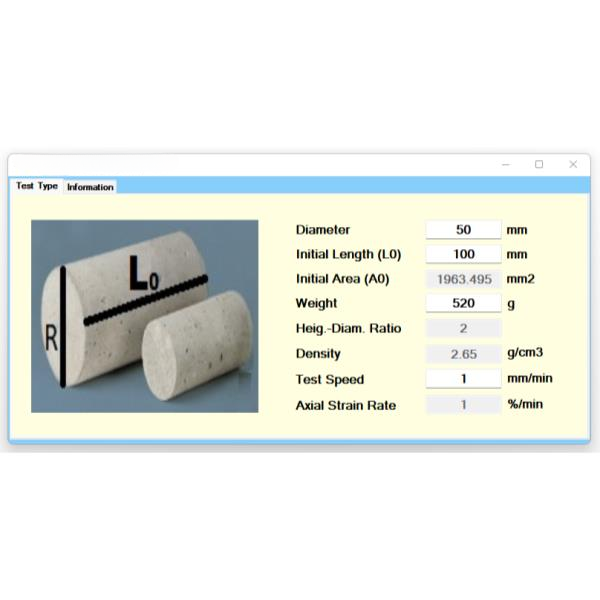

Diameter	50	mm
Initial Length (L0)	100	mm
Initial Area (A0)	1963.495	mm2
Weight	520	g
Heig.-Diam. Ratio	2	---
Density	2.65	g/cm3
Test Speed	1	mm/min
Axial Strain Rate	1	%/min

Especificaciones Técnicas

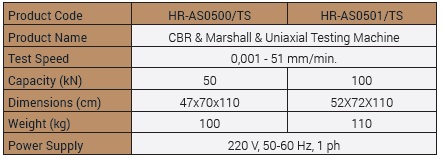

Código	B2-01-03-0050-02	B2-01-03-0050-04
Product Name	CBR & Marshall & Uniaxial Testing Machine
Test Speed	0,001 - 51 mm/min.
Capacity (kN)	50	100
Dimensions (cm)	47x70x110	52X72X110
Weight (kg)	100	110
Power Supply	220 V, 50-60 Hz, 1 ph

Repuestos y Consumibles

Código	Descripción
B2-01-03-0050-01	CBR & Marshall & Uniaxial Frame, 50 kN
B2-01-03-0050-03	CBR & Marshall & Uniaxial Frame, 100 kN
B2-01-03-0050-09	Load Cell, 50 kN capacity
B2-01-03-0050-10	Load Cell, 100 kN capacity
B2-01-03-0050-11	Displacement Sensor, 25 x 0,01 mm
B2-01-03-0050-08	H-Touch Pro Max CBR & Marshall & Uniaxial Control Unit
B2-01-03-0050-07	H-GUI CBR & Marshall & Uniaxial Software

Repuestos y Consumibles

Código	Descripción
B2-01-03-0050-12	Compression Platens with ball seating assembly

Especificaciones Técnicas

Código	Descripción
B2-01-03-0050-05	Breaking Head Stability Mould for 4" (101,6 mm) Marshall Samples
B2-01-03-0050-06	Breaking Head Stability Mould for 6" (152,4 mm) Marshall Samples

Repuestos y Consumibles

Código	Descripción
B2-01-03-0050-13	CBR Penetration piston, used to perform CBR Tests

Especificaciones Técnicas

		0.625	1.25	1.875	2.5	3.125	3.75	4.375	5	7.5	10	CBR Ratio%
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	CBR Ratio%
Sample 1	Stress	---	---	---	---	---	---	---	---	---	---	---
Sample 1	Load	---	---	---	---	---	---	---	---	---	---	---
Sample 2	Stress	---	---	---	---	---	---	---	---	---	---	---
Sample 2	Load	---	---	---	---	---	---	---	---	---	---	---
Sample 3	Stress	---	---	---	---	---	---	---	---	---	---	---
Sample 3	Load	---	---	---	---	---	---	---	---	---	---	---

Especificaciones Técnicas

Category	Descripción	Value	Unit
Test Type	ASTM D1883	---	---
	EN 13286-47	---	---
	BS 1377	---	---
Information	Piston Diameter	50	mm
	Penetration Rate	1.27	mm/min
	Zero Suppresion	0	kN

Especificaciones Técnicas

Marshall Stability and Flow of Asphalt Mixtures
Company	---
Project	---
Address	---
Bitumen Content	---
Material Description	---
Mold Size - Test Temperature	---
Test Date	---
Average Bulk Density	---

Sample	Thickness (mm)	Correction Factor	Maximum L. (kN)	Stability (kN)	Flow (mm)	Marshall Q. (kN/mm)
Sample 1	---	---	---	---	---	---
Sample 2	---	---	---	---	---	---
Sample 3	---	---	---	---	---	---
Sample 4	---	---	---	---	---	---
Average	---	---	---	---	---	---
Tested By			Approved By

Especificaciones Técnicas

	Option 1	Option 2
Image Description	4"(in.)- 101.6 mm	6"(in.)- 152.4 mm
Standard Code	ASTM D6927	EN 12697-34
Method Type	Standart	Alternatif Metod
Selection Status	Selected	---
Penetration Rate: 1.27 mm/min

Especificaciones Técnicas

Diameter	50	mm
Initial Length (L0)	100	mm
Initial Area (A0)	1963.495	mm2
Weight	520	g
Heig.-Diam. Ratio	2	---
Density	2.65	g/cm3
Test Speed	1	mm/min
Axial Strain Rate	1	%/min

Especificaciones Técnicas

Código	B2-01-03-0050-02	B2-01-03-0050-04
Product Name	CBR & Marshall & Uniaxial Testing Machine
Test Speed	0,001 - 51 mm/min.
Capacity (kN)	50	100
Dimensions (cm)	47x70x110	52X72X110
Weight (kg)	100	110
Power Supply	220 V, 50-60 Hz, 1 ph

Especificaciones Técnicas

Código	Descripción
B2-01-03-0050-05	Breaking Head Stability Mould for 4" (101,6 mm) Marshall Samples
B2-01-03-0050-06	Breaking Head Stability Mould for 6" (152,4 mm) Marshall Samples

Repuestos y Consumibles

Código	Descripción
B2-01-03-0050-01	CBR & Marshall & Uniaxial Frame, 50 kN
B2-01-03-0050-03	CBR & Marshall & Uniaxial Frame, 100 kN
B2-01-03-0050-09	Load Cell, 50 kN capacity
B2-01-03-0050-10	Load Cell, 100 kN capacity
B2-01-03-0050-11	Displacement Sensor, 25 x 0,01 mm
B2-01-03-0050-08	H-Touch Pro Max CBR & Marshall & Uniaxial Control Unit
B2-01-03-0050-07	H-GUI CBR & Marshall & Uniaxial Software

Repuestos y Consumibles

Código	Descripción
B2-01-03-0050-12	Compression Platens with ball seating assembly

Repuestos y Consumibles

Código	Descripción
B2-01-03-0050-13	CBR Penetration piston, used to perform CBR Tests
