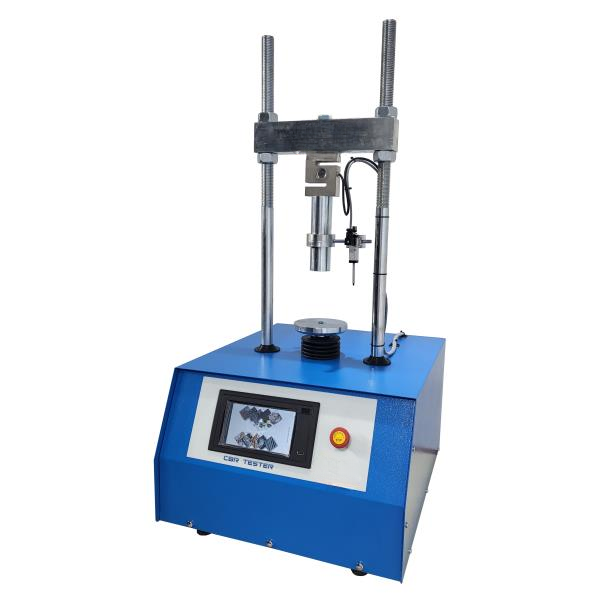

La máquina de ensayo CBR digital está diseñada para realizar evaluaciones de laboratorio del valor CBR de subbases y subrasantes de carreteras, así como para determinar la resistencia de materiales cohesivos.
El dispositivo consta de un robusto y compacto bastidor de dos columnas con una viga transversal superior ajustable, accionada por un pistón electromecánico con una capacidad máxima de 50 kN o 100 kN, y un sistema de adquisición y procesamiento de datos. La máquina de ensayo CBR está diseñada para cargar el pistón de penetración en la muestra de suelo a una velocidad constante, midiendo la carga aplicada y la penetración del pistón a intervalos predeterminados.
Se ofrecen dos modelos con capacidades de 50 kN y 100 kN.
Se proporcionan dos velocidades de ensayo: 1,0 mm/min para BS y 1,27 mm/min.
Para ensayos ASTM/EN/AASHTO.

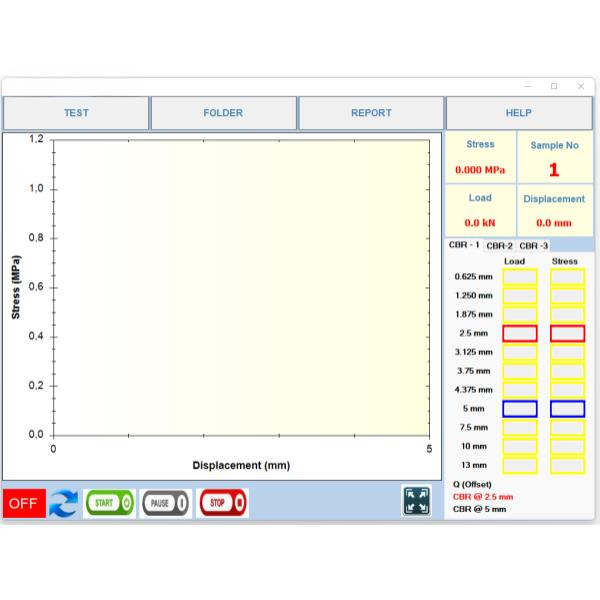

La velocidad de la placa de carga se controla desde la unidad de lectura digital.
Cumplimiento normativo
EN 13286-47, BS 1377:4, ASTM D1883, AASHTO T193, NF P94-078, UNI CNR 10009
Especificaciones Técnicas

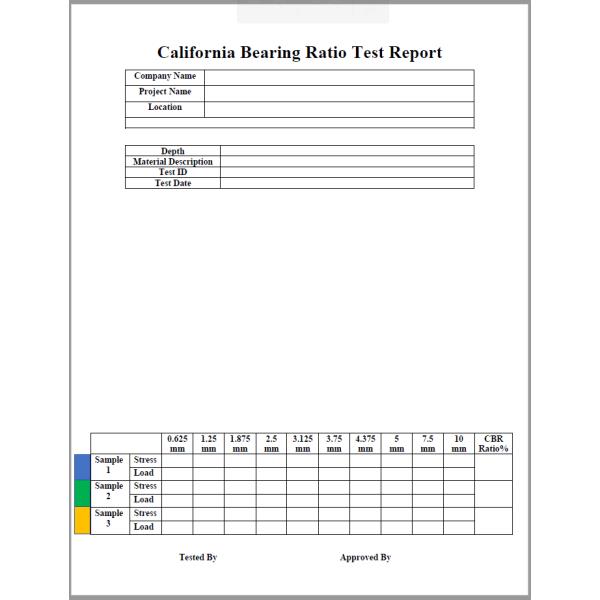

0.625
1.25
1.875
2.5
3.125
3.75
4.375
5
7.5
10
CBR Ratio%
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Sample 1
Stress
---
---
---
---
---
---
---
---
---
---
---
Load
---
---
---
---
---
---
---
---
---
---
---
---
Sample 2
Stress
---
---
---
---
---
---
---
---
---
---
---
Load
---
---
---
---
---
---
---
---
---
---
---
---
Sample 3
Stress
---
---
---
---
---
---
---
---
---
---
---
Load
---
---
---
---
---
---
---
---
---
---
---
---

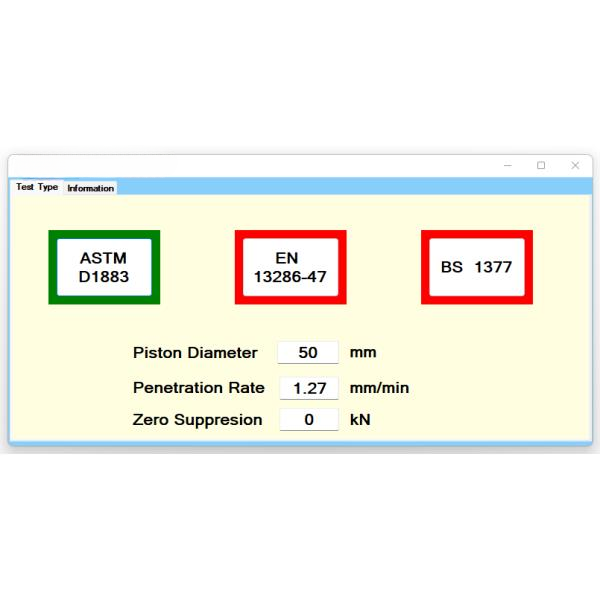

Especificaciones Técnicas
ASTM D1883
EN 13286-47
BS 1377
Piston Diameter
50 mm
---
---
Penetration Rate
1.27 mm/min
---
---
Zero Suppresion
0 kN
---
---

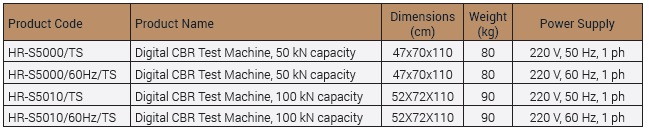

Especificaciones Técnicas
Código
Descripción
Dimensiones (cm)
Peso (kg)
Alimentación
B2-01-03-0093-09
Digital CBR Test Machine, 50 kN capacity
47x70x110
80
220 V, 50 Hz, 1 ph
B2-01-03-0093-07z/TS
Digital CBR Test Machine, 50 kN capacity
47x70x110
80
220 V, 60 Hz, 1 ph
B2-01-03-0093-12
Digital CBR Test Machine, 100 kN capacity
52X72X110
90
220 V, 50 Hz, 1 ph
B2-01-03-0093-10z/TS
Digital CBR Test Machine, 100 kN capacity
52X72X110
90
220 V, 60 Hz, 1 ph

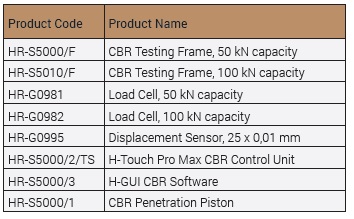

Repuestos y Consumibles
Código
Descripción
B2-01-03-0093-08
CBR Testing Frame, 50 kN capacity
B2-01-03-0093-11
CBR Testing Frame, 100 kN capacity
B2-01-03-0093-01
Load Cell, 50 kN capacity
B2-01-03-0093-02
Load Cell, 100 kN capacity
B2-01-03-0093-03
Displacement Sensor, 25 x 0,01 mm
B2-01-03-0093-05/TS
H-Touch Pro Max CBR Control Unit
B2-01-03-0093-06
H-GUI CBR Software
B2-01-03-0093-04
CBR Penetration Piston
Características Técnicas Destacadas
Cumplimiento de Normas Internacionales
Fácil Mantenimiento
Diseño Seguro y Ergonómico
Alto Rendimiento
Aplicaciones y Usos Clave
Control de Calidad en Laboratorios
Investigación y Desarrollo
Aplicaciones Industriales
Instituciones Educativas
Repuestos y Consumibles
Código
Descripción
B2-01-03-0093-08
CBR Testing Frame, 50 kN capacity
B2-01-03-0093-11
CBR Testing Frame, 100 kN capacity
B2-01-03-0093-01
Load Cell, 50 kN capacity
B2-01-03-0093-02
Load Cell, 100 kN capacity
B2-01-03-0093-03
Displacement Sensor, 25 x 0,01 mm
B2-01-03-0093-05/TS
H-Touch Pro Max CBR Control Unit
B2-01-03-0093-06
H-GUI CBR Software
B2-01-03-0093-04
CBR Penetration Piston
