<p><strong>Código del fabricante:</strong> HR-C2000</p> El sistema de presión manual se utiliza para mantener la presión lateral constante en las celdas triaxiales de Hoek y consta de una bomba hidráulica manual con depósito de aceite, una unidad de lectura digital de precisión, un transductor de presión y una manguera flexible de 3 m de longitud con acoplamiento rápido.

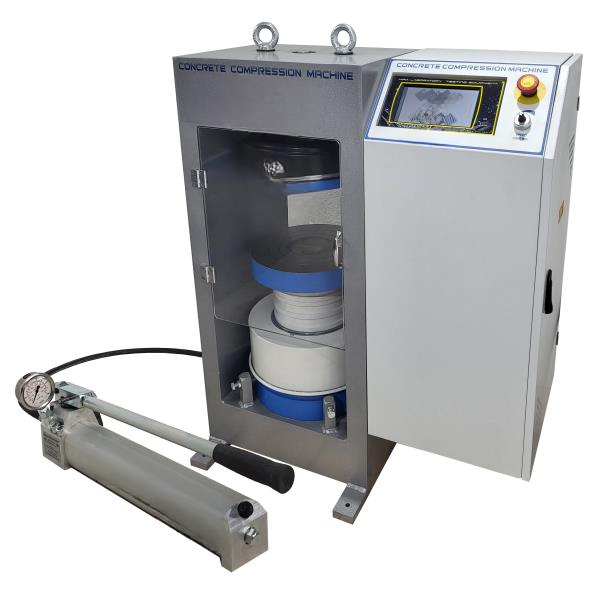

Este sistema es compatible con cualquier celda triaxial de Hoek y con la máquina de ensayos de compresión automática de 2000 kN para los ensayos triaxiales. Se puede utilizar otro tipo de máquina de ensayo de compresión HİRA en lugar de la HR-C2000.
Las celdas Hoek, de tipo BX (Ø 42,04 mm), NX (Ø 54,74 mm) y HQ (Ø 63,5 mm), están diseñadas para ensayos triaxiales de muestras de roca.

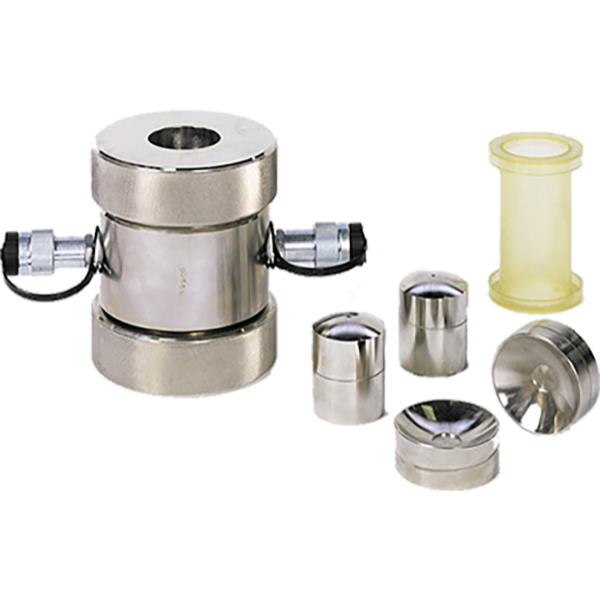

Cada celda Hoek consta de un cuerpo de acero con dos acoplamientos autosellantes de liberación rápida, dos tapas de acero atornilladas al cuerpo, dos tapas de carga superiores y dos inferiores con acoplamiento esférico, y un manguito de sellado de goma para separar la muestra del fluido de la celda.
El kit de ensayo triaxial incluye un sistema de presión manual para la aplicación de presión lateral en la celda Hoek, con una capacidad de 700 bar.
Las celdas Hoek y los manguitos de sellado de repuesto deben solicitarse por separado, según el ensayo.
Cumplimiento normativo
EN 1926, EN 14580; ASTM D2664, ASTM D2938, ASTM D3148, ASTM D5407
Especificaciones Técnicas
Código
Descripción
Max. Working Pressure
Dimensiones (cm)
Peso (kg)
B2-01-03-0245-03
Triaxial Test Set on Rock Specimens
700 bar
---
---
B2-01-03-0245-01
2000 kN Automatic Compression Testing Machine
400 bar
81x50x100
900

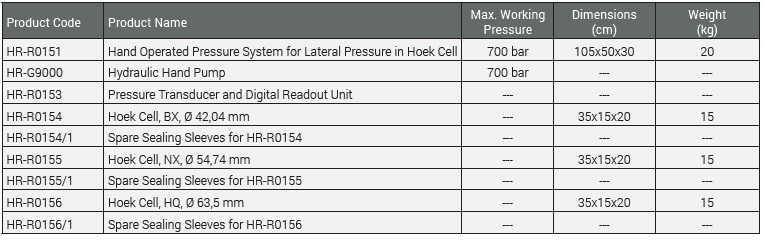

Repuestos y Consumibles
Código
Descripción
Max. Working Pressure
Dimensiones (cm)
Peso (kg)
B2-01-03-0245-04
Hand Operated Pressure System for Lateral Pressure in Hoek Cell
700 bar
105x50x30
20
B2-01-03-0245-02
Hydraulic Hand Pump
700 bar
---
---
B2-01-03-0245-05

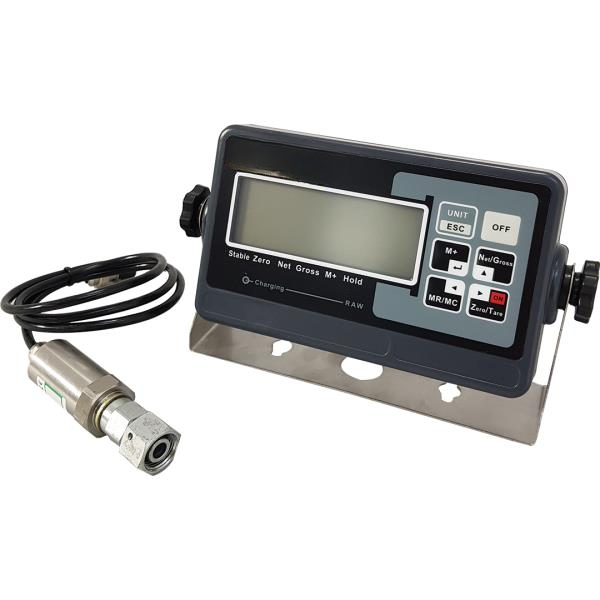

Pressure Transducer and Digital Readout Unit
---
---
---
B2-01-03-0245-06
Hoek Cell, BX, Ø 42,04 mm
---
35x15x20
15
B2-01-03-0245-07
Spare Sealing Sleeves for B2-01-03-0245-06
---
---
---
B2-01-03-0245-08
Hoek Cell, NX, Ø 54,74 mm
---
35x15x20
15
B2-01-03-0245-09
Spare Sealing Sleeves for B2-01-03-0245-08
---
---
---
B2-01-03-0245-10
Hoek Cell, HQ, Ø 63,5 mm
---
35x15x20
15
B2-01-03-0245-11
Spare Sealing Sleeves for B2-01-03-0245-10
---
---
---
Especificaciones Técnicas
Código
Descripción
Max. Working Pressure
Dimensiones (cm)
Peso (kg)
B2-01-03-0245-03
Triaxial Test Set on Rock Specimens
700 bar
---
---
B2-01-03-0245-01
2000 kN Automatic Compression Testing Machine
400 bar
81x50x100
900
Repuestos y Consumibles
Código
Descripción
Max. Working Pressure
Dimensiones (cm)
Peso (kg)
B2-01-03-0245-04
Hand Operated Pressure System for Lateral Pressure in Hoek Cell
700 bar
105x50x30
20
B2-01-03-0245-02
Hydraulic Hand Pump
700 bar
---
---
B2-01-03-0245-05
Pressure Transducer and Digital Readout Unit
---
---
---
B2-01-03-0245-06
Hoek Cell, BX, Ø 42,04 mm
---
35x15x20
15
B2-01-03-0245-07
Spare Sealing Sleeves for B2-01-03-0245-06
---
---
---
B2-01-03-0245-08
Hoek Cell, NX, Ø 54,74 mm
---
35x15x20
15
B2-01-03-0245-09
Spare Sealing Sleeves for B2-01-03-0245-08
---
---
---
B2-01-03-0245-10
Hoek Cell, HQ, Ø 63,5 mm
---
35x15x20
15
B2-01-03-0245-11
Spare Sealing Sleeves for B2-01-03-0245-10
---
---
---
