Novotest Bend IR en comparación con otros probadores de curvas para recubrimientos, por ejemplo, Novotest Bend-Shg, permite doblarse con una brecha claramente predeterminada (o sin ninguna brecha) alrededor de la barra sin desviación de lo perpendicular y minimiza el impacto de los factores humanos en la precisión de las pruebas.

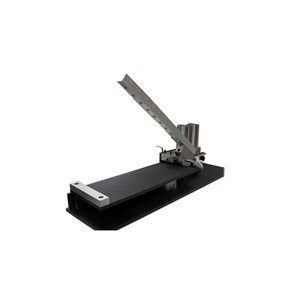

Probador de recubrimiento de flexion cilindrico Novotest Bend IR
El dispositivo mide la elasticidad y la resistencia de los recubrimientos doblando una placa de metal recubierta alrededor de las varillas cilíndricas que van de 2 mm a 32 mm de diámetro, determinando el diámetro de la varilla más pequeño que previene el daño mecánico o la delaminación.
SKU: bending-coating-tester-novotest-bend-ip
Probador de recubrimiento de flexión cilíndrico Novotest Bend IR
El dispositivo mide la elasticidad y la resistencia de los recubrimientos doblando una placa de metal recubierta alrededor de las varillas cilíndricas que van de 2 mm a 32 mm de diámetro, determinando el diámetro de la varilla más pequeño que previene el daño mecánico o la delaminación.
Ventajas Novotes
Presupuesto
| Rango de medición | de 2 mm a 32 mm (otros - a pedido) |
| La longitud de las barras de prueba, no más | 80 mm |
| Diámetros de varillas cilíndricas | 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm, 16 mm, 20 mm ... 32 mm |
| El material de las barras | acero |
Aplicación del dispositivo
Se recomienda usar placa de hojalata pintada.
La placa de estaño tiene que tener una superficie lisa sin vacíos, manchas oxidadas, fibraciones e impurezas.
Las muestras de prueba son una placa rectangular con longitud de 100-200 mm y ancho de 20 a 50 mm, que están hechas de lámina de metal de estaño pulido negro con espesor 0,25-0,32 mm o sábanas de aluminio y tiras con espesor 0.25-0.30 mm que se cubrió con una película de pintura de una sola capa o múltiples.
El método para aplicar la pintura sobre el material, el grosor de la película, el número de capas, las condiciones y el tiempo de secado y la exposición de la película antes de la prueba, debe especificarse en las especificaciones y la documentación técnica del material probado.
Las muestras antes de las pruebas deben ser resistentes a las condiciones que se especifican en las especificaciones y documentación técnica del material de pintura.
El tiempo y el grado de secado se determinan según ISO 1519, DIN 53 152.
El valor de espesor de la película de pintura probada que se aplica a la placa se puede medir con medidores de espesor de recubrimiento, por ejemploMedidor de espesor de recubrimiento Novotest TP-1.
La placa de estaño se debe asegurar en las abrazaderas en la barra con un diámetro máximo (20 mm), de lado recubierto hacia afuera y presionándola firmemente hacia la barra, doblada suavemente dentro de 1 a 2 s durante 180 ° alrededor de la barra.
Después de esa capa de recubrimiento en el lugar de curvatura, se analizará utilizando lupa con zoom de 4 veces para grietas y delaminación.
Si los defectos están ausentes, el usuario tiene que repetir la flexión de la placa, pero cada vez en una ubicación diferente, sucesivamente de un diámetro más grande a menor de la barra, hasta que se vean los defectos anteriores.
Si las especificaciones y la documentación técnica del material de pintura estipularon el valor de la elasticidad (diámetro de la barra), la prueba se lleva a cabo utilizando solo una barra de este diámetro.
El resultado debe ser el diámetro mínimo de la barra en milímetros, cuando la muestra probada después de doblar no tiene ninguna destrucción en la película de pintura.
El valor de elasticidad de la evaluación de la película a través de la flexión en una barra de metal hace después de tres pruebas de placas en la misma barra.
Opciones disponibles
Podemos producir los otros diámetros y la longitud de las varillas de prueba de acuerdo con los requisitos del usuario.
Paquete estándar
- Instrumento
- Manual operativo
- Paquete
