RapidAir Sistema de análisis de imágenes para la determinación automática y rápida de los parámetros de la estructura del vacío de aire en concreto endurecido.

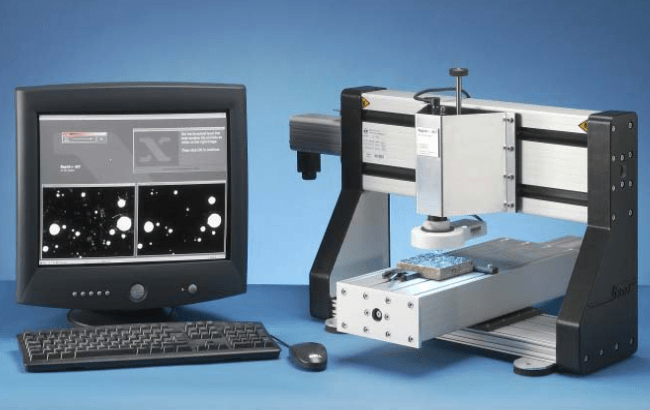

Imagen del sistema Void Air-Void.
Descripción Una muestra de hormigón cortada, molida, pulida y teñida en el laboratorio está montada en un escenario X-Y-Z en movimiento colocado debajo de una cámara de video.
La Unidad de Control de Rapair mueve automáticamente la etapa, y el software determina la porción de la longitud de traversa total que pasa a través de los vacíos de aire blanco.
La medición se realiza dentro de los 12 minutos para el análisis de transversal lineal y dentro de los 30 minutos para el recuento de puntos modificado.
Después de completar el escaneo, los parámetros de aire vacío se calculan según ASTM C457 o EN 480-11.
Además, la presentación gráfica de la distribución de voides de aire y los datos sin procesar están disponibles.
Imagen del sistema Void Air-Void.
Determine el contenido total del aire, el factor de separación y la superficie específica en el concreto endurecido.
Estudia y cuantifica rápidamente y cuantifica el sistema de vacío de aire: volumen, espaciado y distribución de tamaño de las burbujas de aire.
Imagen del sistema Void Air-Void.
Especificaciones X, Y, etapa Z con motor paso a paso electrónico para desplazamiento preciso de X-Y, 230/120 VAC, equipado con interruptor de emergencia Sistema de iluminación del anillo LED Color Digital Camera, resolución de 2 μm Objetivo de microscopio para OP a 100x Aumento Software basado en Windows con interfaz fácil de usar Autocalibración con una muestra de referencia Exportar datos a MS Excel Pint Out informes para ASTM C 457 y EN 480-11.
