La prueba de enlace se utiliza para realizar una prueba de extracción de acuerdo de superficies de concreto y reparación de concreto y materiales de superposición.
Descripción Un disco se une a una superficie de prueba preparada y se corta un núcleo parcial alrededor del disco.

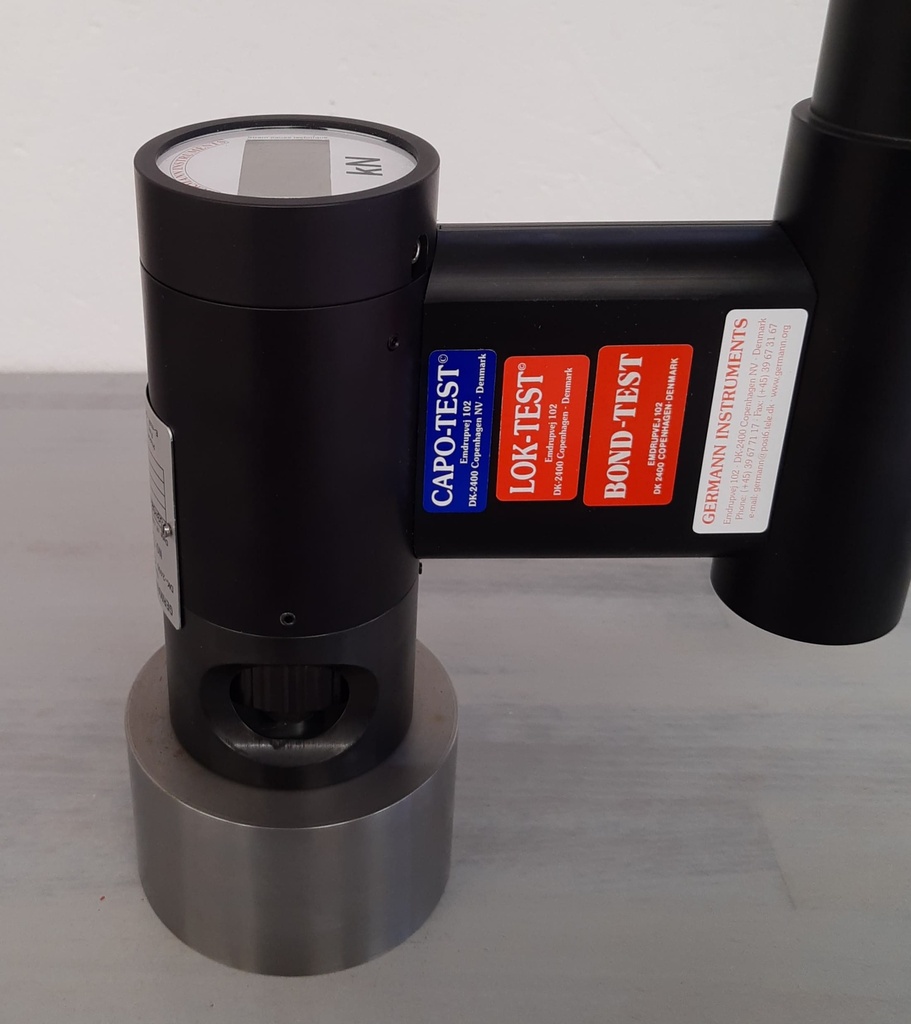

El disco luego se quita con la máquina de tracción hidráulica de mano.
El registro de fuerza de extracción por el medidor electrónico está dividido por el área de la sección transversal del núcleo parcial para obtener la resistencia a la extracción.
Aplicaciones Para evaluar la resistencia del enlace en el lugar entre una superposición o parche de reparación y el sustrato Para evaluar la resistencia a la tracción en el lugar del concreto u otros materiales Evaluar el efecto de los procedimientos de preparación de la superficie sobre la resistencia a la tracción del sustrato antes de aplicar un material de reparación o superposición Para evaluar la adhesión de diversos materiales como placas de metal, azulejos, recubrimientos gruesos, FRP, etc., en superficies de concreto o mampostería Especificaciones Máquina de tracción hidráulica de mano con batería con cuerpo robusto de aluminio de acero Resolución de visualización digital = 0.1 kN Fuerza máxima: 100 kN (aproximadamente 22 MPa para discos 75 mm) Capazos máximos: 6 mm Precisión de las mediciones: <2% Condiciones de funcionamiento: -10 a 50 ° C, máx.
Rh = 95% Capacidad de memoria: 512 mediciones (valor máximo, hora y fecha de prueba) Software Amigas para comunicación e impresión de PC Coeficiente de variación de los resultados de la prueba replicada para el método de prueba de extracción = 8-10% para discos 75 mm y 14-16% para discos de 50 mm Lista de partes Prueba de enlace B-13000 Kit de máquina Incluye: Artículo Orden # Máquina de extracción hidráulica con indicador electrónico L-11-1 La máquina de extracción se puede usar para la prueba de extracción (pruebas de lok y capo).
Software de impresión de Amigas L-13 Cable para impresión L-14 Mesa de conversión de fuerza y manual B-13001 Anillo de presión contraria B-13002 Pieza de centrado B-13003 Enganche L-16 Tirar L-17 Mango de perno L-19 Taza de recarga de aceite L-24 Botella de recarga de aceite L-25 Destornillador grande C-149 Destornillador pequeño C-157 Estuche B-13004 Prueba de enlace Accesorios B-10000 DSV-kit: Para el planeo superficial, unir el disco y unir la plataforma de núcleos para producir el núcleo parcial sin anclar.
Incluye: Artículo Orden # Unidad de rueda de planificación de diamantes B-10010 B-10000 DSV-kit: para el planeo de superficie, unir el disco y unir la plataforma de núcleos para producir el núcleo parcial sin anclaje.
Placa de succión con válvula y calibre B-10020 Dos alicates de sujeción ajustables B-10030 Placa de centrado para disco de 75 mm Opcionalmente , placa de centrado para disco de 50 mm B-10040 B-10050 Bomba de vacío con manguera B-10060 Llave inglesa, 17 mm B-10070 Destornillador pequeño B-10080 Estuche B-10090 Kit de preparación de prueba de enlace B-11000 : Para eliminar la perilla central después del planeo de la superficie, limpiar la superficie, unir los discos y calentar los discos en condiciones de clima frío.
Incluye: Artículo Orden # Molinillo con piedra B-11010 Kit de preparación de prueba de enlace B-11000: para eliminar la perilla central después del planeo de la superficie, limpiar la superficie, unir los discos y calentar los discos en condiciones de clima frío Pistola de calor B-11020 Cepillo de acero B-11030 Discos de 75 mm, 6 pcs Opcionalmente , Discos de 50 mm, 6 pcs B-11040 B-11050 Caja de pegamento GRA (Parte A: 100 GR + Parte B: 2 x 40 ml) B-11060 Espátula B-11070 Epoxi de Araldita (para materiales basados en acrílico) B-11080 Estuche B-11090 Opcionalmente: Gra Glue Parte A, Polvo, Can con 400 gr.
B-11100 Gra Glue Parte B, Líquido, Botellas de 2 x 200 ml B11110 Corequás Kit CS-75: Dispositivo de núcleos para producir el núcleo parcial.
Incluye: Artículo Orden # Plataforma de quirado con acoplamiento CC-10 CoreCase CS-75: dispositivo de cúspide para producir el núcleo parcial.
