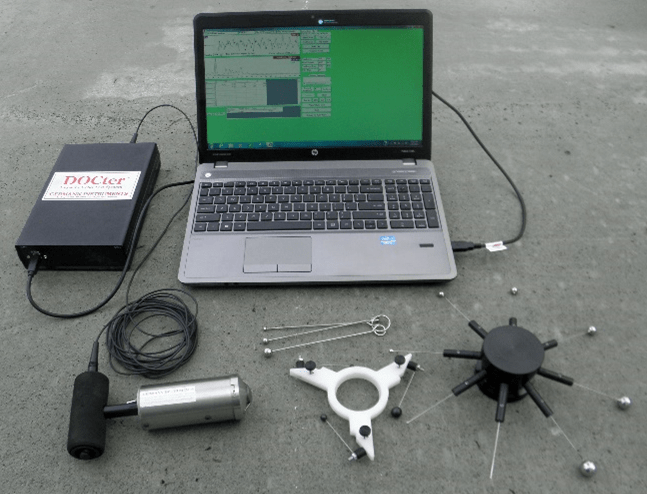

El docter es un sistema versátil y portátil, acompañado con el software vikingo, basado en el método de eco de impacto.
Descripción El método de eco de impacto se basa en el monitoreo de la llegada periódica de las ondas de estrés reflejadas generadas por un pequeño impacto mecánico.
A diferencia de los probadores tradicionales de velocidad de pulso ultrasónico que requieren acceso a ambas caras de un miembro y no es posible determinar la profundidad de las anomalías, Docter requiere acceso a una sola cara y puede obtener información sobre la profundidad de los defectos internos o el grosor de un miembro sólido.
Docter Impact-eco Aplicaciones Mida el grosor de los pavimentos, superposiciones de asfalto, elementos de concreto en forma de placa como losas o paredes, etc.
Detectar la presencia y la profundidad de los vacíos y el panal Detectar vacíos debajo de losas en tierra Evaluar la calidad de la inyección de lechada en conductos o juntas de cable posteriores a la tensión para elementos prefabricados Integridad de una membrana debajo de una superposición de asfalto que protege el concreto estructural Encuestas de delaminación de mazos de puente, muelles, torres de enfriamiento, chimenea, etc.
Detectar desacuerdo de superposiciones y parches Detectar daños ASR y daños por congelación y descongelación Mida la profundidad de las grietas de apertura de la superficie Estima el desarrollo de la fuerza de la edad temprana (con correlación adecuada) Docter Impact-Echo.
Especificaciones Sistema de adquisición de datos: 2 canales, 4 MB/canal Resolución de 8 bits, ancho de banda de 50 MHz Rango de voltaje de entrada de -5V a 5V Interfaz USB Contacto seco, alta sensibilidad, transductores portátiles piezoeléctricos Precisión (suponiendo una velocidad de onda P constante): Medición de espesor, calibración directa: ± 2% Medición de espesor por medición de la velocidad de la onda P superficial: ± 3% Profundidad de las grietas de apertura de la superficie: ± 4% Condiciones de funcionamiento: Temperatura: -10 a 50 ° C, Rh ≤ 95 % Lista de partes DOC-700 Incluye: Artículo Orden # Con software vikingo y un transductor Mark IV para la detección de defectos y las mediciones de grosor.
Se puede actualizar más tarde a Docter-4000.
Computadora portátil Doc-10 Módulo de adquisición de datos con cable USB DOC-20 Vikingo software DOC-30 Transductor Mark IV DOC-40 Soporte de estrellas con impactadores de 5, 8 y 12 mm DOC-60 Impactores en varillas de resorte, 5, 8 y 12 mm DOC-70 Tapas de protección para puntas de transductor, 4 pcs DOC-80 Cable de BNC DOC-90 Manual de usuario para software vikingo Doc-150 Manual de operación Doc-160 Binder con estudios de casos de prueba Doc-170 Estuche DOC-120 DOC-4000 Incluye: Artículo Orden # Con software vikingo y ensamblaje de larga duración con dos transductores Mark IV para detección de defectos, medición de espesor, medición de profundidad de grietas y medición de velocidad de onda P según ASTM C1383.
Computadora portátil Doc-10 Módulo de adquisición de datos con cable USB DOC-20 Ecólico software DOC-30 Vikingo Longhip con mango largo y dos transductores de mano Mark IV DOC-50 Soporte de estrellas con impactadores de 5, 8 y 12 mm DOC-60 Impactores en varillas de resorte, 5, 8 y 12 mm DOC-70 Mango corto para medición de profundidad de grietas DOC-80 Tapas de protección para puntas de transductor, 8 pcs DOC-90 Cable BNC, 2 PC.
Doc-100 Manual para Ecólico software Doc-150 Manual de operación Doc-160 Binder con estudios de casos de prueba Doc-170 Estuche DOC-130 Ser ordenado por separado .
Contiene 8 impactadores esféricos, con diámetros que varían de 2 mm a 15 mm y cubren un contenido de frecuencia de aproximadamente 1.2 kHz a 100 kHz en una superficie de concreto duro.
