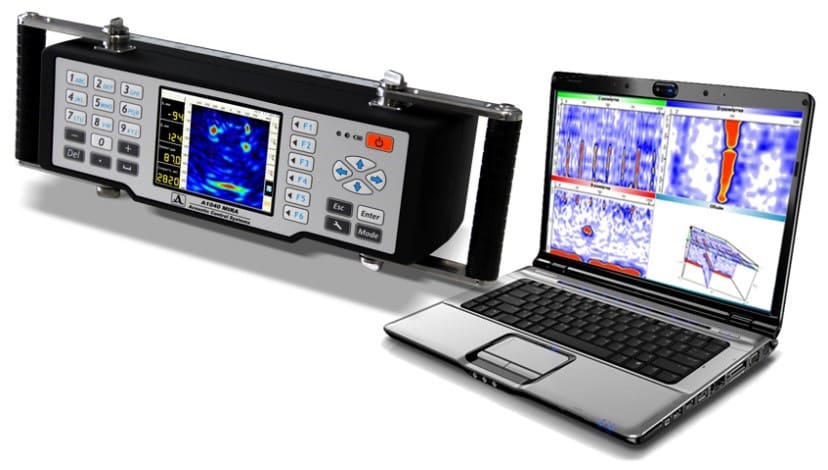

MIRA Mira es un tomógrafo ultrasónico de eco de pulso para mediciones de profundidad, detección de fallas.
Detección de vacíos y delaminación.
Descripción Mira se basa en el método ultrasónico de captura de tono y utiliza una antena compuesta por una matriz de transductores de contacto de punto seco (DPC), que emiten ondas de corte en el concreto.
La matriz de transductor 4 por 12 está bajo control de la computadora y los datos grabados se analizan para crear una imagen 2-D de las interfaces reflectantes dentro de la sección transversal debajo de la antena.
La serie de imágenes 2-D obtenidas de un escaneo superficial de 2 dimensiones del objeto de prueba se transfieren a una computadora con Introview Software de imagen.
El software ensambla las cortes 2-D en una imagen 3-D completa del objeto de prueba.
La imagen tridimensional se puede manipular para la interpretación de los resultados de la prueba.
Tomógrafo de eco de pulso ultrasónico, detector de fallas.
Aplicaciones Medición de grosor Detección de vacíos y panal en elementos de concreto Detección de vacíos en conductos de tendones agrupados Detección de vínculos de baja calidad en superposiciones y reparaciones Detección de delaminaciones Detección de falta de soporte detrás de los revestimientos del túnel y debajo de losas en el grado.
Especificaciones Pantalla de color TFT de 5.7 "integrada.
Baja frecuencia, banda ancha, punto seco contacto Transductores de onda de corte con puntas de cerámica resistentes al desgaste Transductores de 4 x 12 cargados en el resorte en la matriz de antenas Rango de frecuencia de trabajo de 10 a 100 kHz Convertidor de frecuencia nominal = 50 kHz Rango de velocidad de ultrasonido: 1,000 a 10,000 m/s Dimensiones: 370 × 150 × 145 mm (sin manijas) Peso: 4.5 kg Profundidad de prueba: 40 a 2,000 mm (dependiendo de la calidad del concreto, las dimensiones laterales del miembro y la cantidad de refuerzo) Memoria flash de 7 GB Interfaz USB 2.0 Batería recargable de 11.2 V, 5 h de vida útil Clase de protección IP54 Introview Software para pantalla tomográfica en 3-D Condiciones de funcionamiento: -10 ° C a 50 ° C, <95% HR Error de la profundidad de un defecto, mm, donde h es la profundidad medida = ± (0.05 ∙ H + 10) Lista de partes Tomógrafo Mira (miR-1000) Artículo Orden # Sistema Mira MiR-1001 Licencia de software introview MiR-1003 Cargador de CA MiR-1004 Cable USB MiR-1005 Placa de muestra de verificación MiR-1006 Estuche de transporte con ruedas MiR-1007 La computadora portátil con tarjeta gráfica Nvidia GeForce (opcional) MiR-1002 Tomógrafo de eco de pulso ultrasónico.
Descargas Hoja de datos técnica Publicaciones Más documentación está disponible a pedido.
