s’MASH
Descripción e commerce
Detalle del Producto Descripción Detallada El s’MASH por impulso-respuesta es un sistema de prueba portátil utilizado para examinar rápidamente una estructura en busca de defectos e identificar áreas sospechosas para una. Sigue la norma ASTM C1740, “Práctica estándar para evaluar el estado de las placas de hormigón mediante el método de prueba de impulso-respuesta”. Codigo interno C-000912.
- Detalle del Producto Descripción Detallada El s’MASH por impulso
- respuesta es un sistema de prueba portátil utilizado para examinar rápidamente una estructura en busca de defectos e identificar áreas sospechosas para una investigación detallada posterior
- Sigue la norma ASTM C1740, “Práctica estándar para evaluar el estado de las placas de hormigón mediante el método de prueba de impulso
Detalle del Producto
Descripción Detallada
El s’MASH por impulso-respuesta es un sistema de prueba portátil utilizado para examinar rápidamente una estructura en busca de defectos e identificar áreas sospechosas para una investigación detallada posterior. Sigue la norma ASTM C1740, “Práctica estándar para evaluar el estado de las placas de hormigón mediante el método de prueba de impulso-respuesta”.

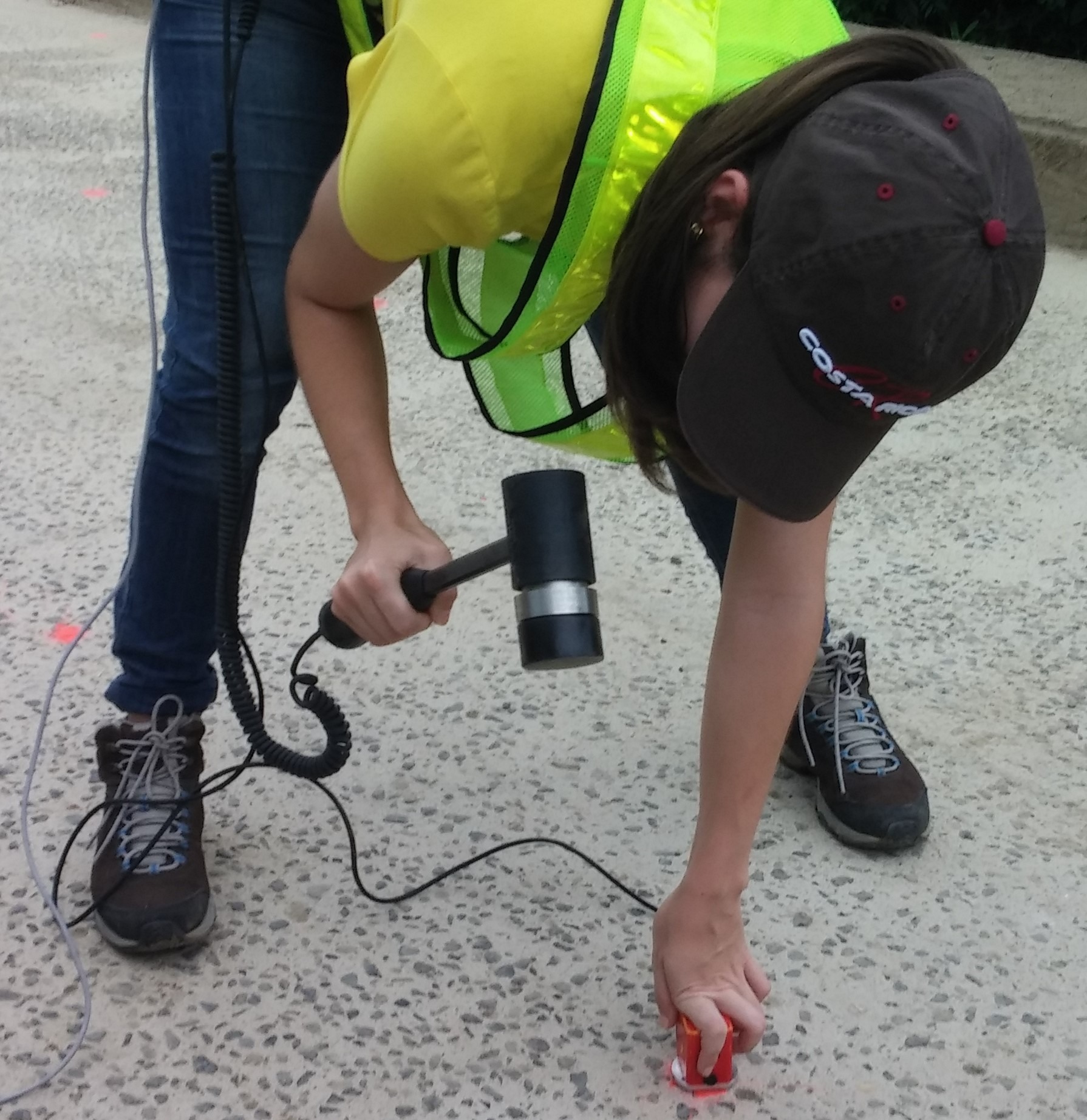

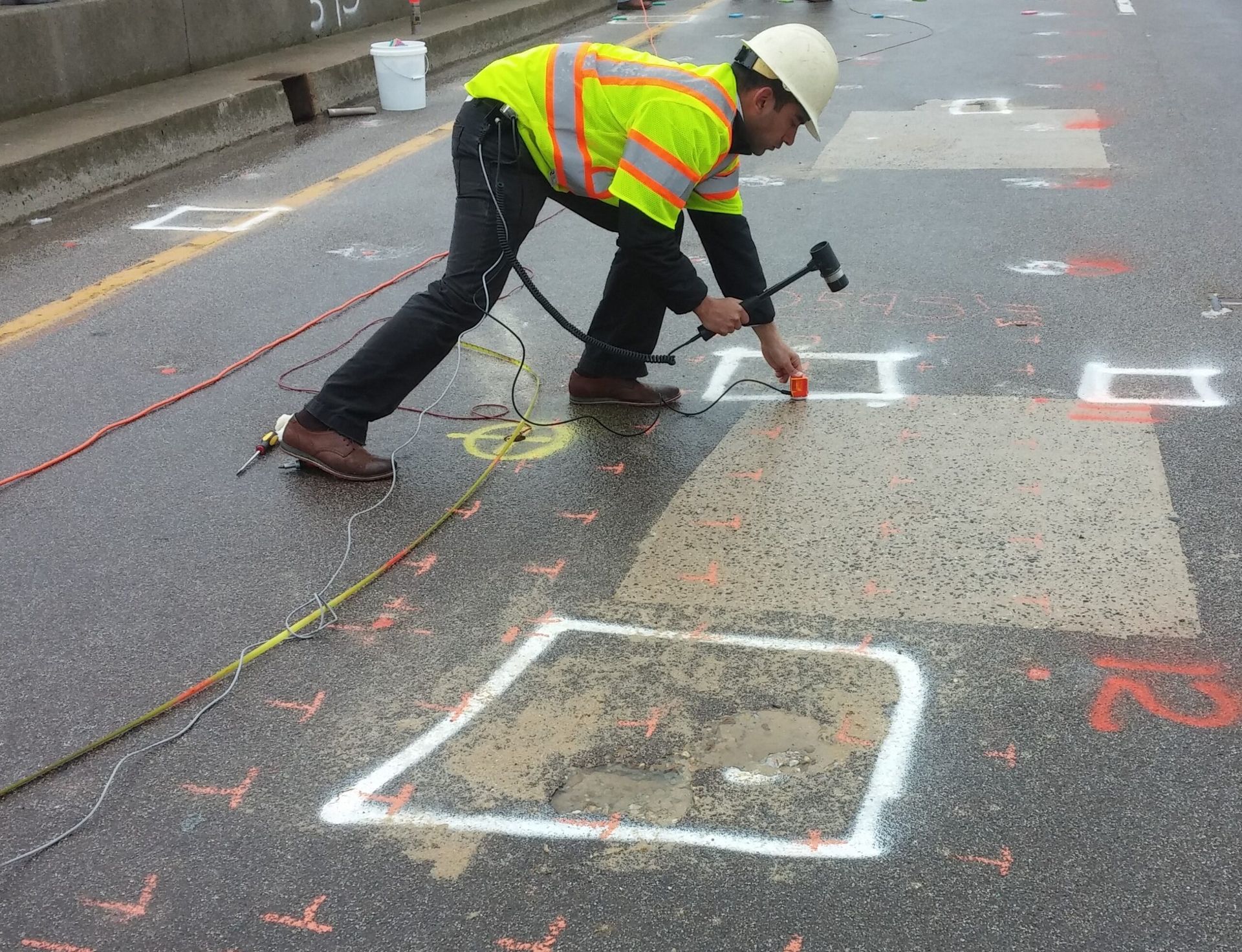

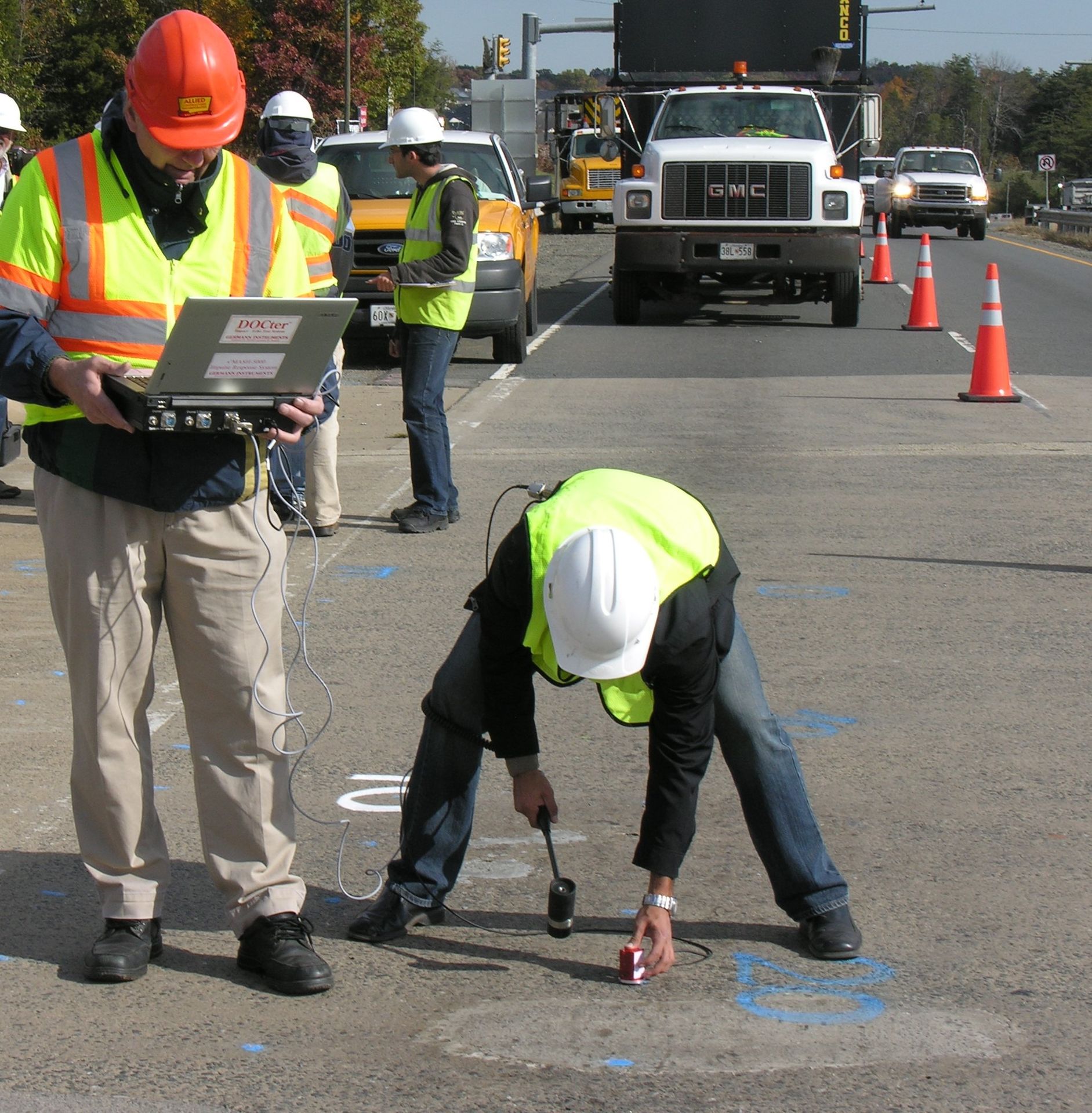

El s’MASH utiliza un impacto de baja deformación, producido por un martillo instrumentado con punta de goma, para enviar ondas de esfuerzo a través del elemento probado. El impacto hace que el elemento vibre en un modo de flexión y un transductor geófono de velocidad, colocado adyacente al punto de impacto, mide la amplitud de la respuesta. El espectro de velocidad resultante se divide por el espectro de fuerza de impacto para obtener la movilidad en función de la frecuencia. El software analiza esta información y deriva 4 parámetros (movilidad promedio, pendiente de movilidad, rigidez dinámica y relación de vacíos) que se utilizan para la evaluación de la integridad del área de prueba mediante representaciones visuales con gráficos de contorno.
Prueba de Impulso-Respuesta s’MASH.
Beneficios Clave
Permite una evaluación rápida y eficiente de grandes áreas para identificar zonas con posibles defectos internos.
Detecta vacíos bajo losas, delaminaciones, panales y daños por ASR o hielo-deshielo.
Proporciona parámetros cuantitativos (movilidad, rigidez dinámica) y visualizaciones claras para la evaluación.
Aplicaciones Principales
- Detectar vacíos debajo de losas de hormigón en carreteras, aliviaderos y pisos.
- Detectar el alabeo de losas sobre el terreno.
- Localizar delaminaciones y panales de abeja en tableros de puentes, losas, muros y grandes estructuras como presas, chimeneas y silos.
- Detectar la presencia de daños por congelación y descongelación.
- Detectar la presencia de reacción álcali-sílice (ASR).
- Detectar desprendimiento de recubrimientos asfálticos u hormigón y parches de reparación de sustratos de hormigón.
- Evaluar la integridad de los sistemas de anclaje de paneles de pared.
- Evaluar la efectividad del sistema de transferencia de carga para transmitir fuerzas a través de juntas en estructuras de hormigón.
Galería de Imágenes
Especificaciones Técnicas
| Sistema Adquisición Datos | 2 canales, 4 MB/canal, 8 bits resolución, 50 MHz ancho de banda, Rango Voltaje Entrada -5V a 5V, Interfaz USB |
|---|---|
| Transductor de Velocidad | Geófono omnidireccional (360°) de contacto seco |
| Martillo de Impacto | Eléctrico instrumentado con sensor de fuerza externo |

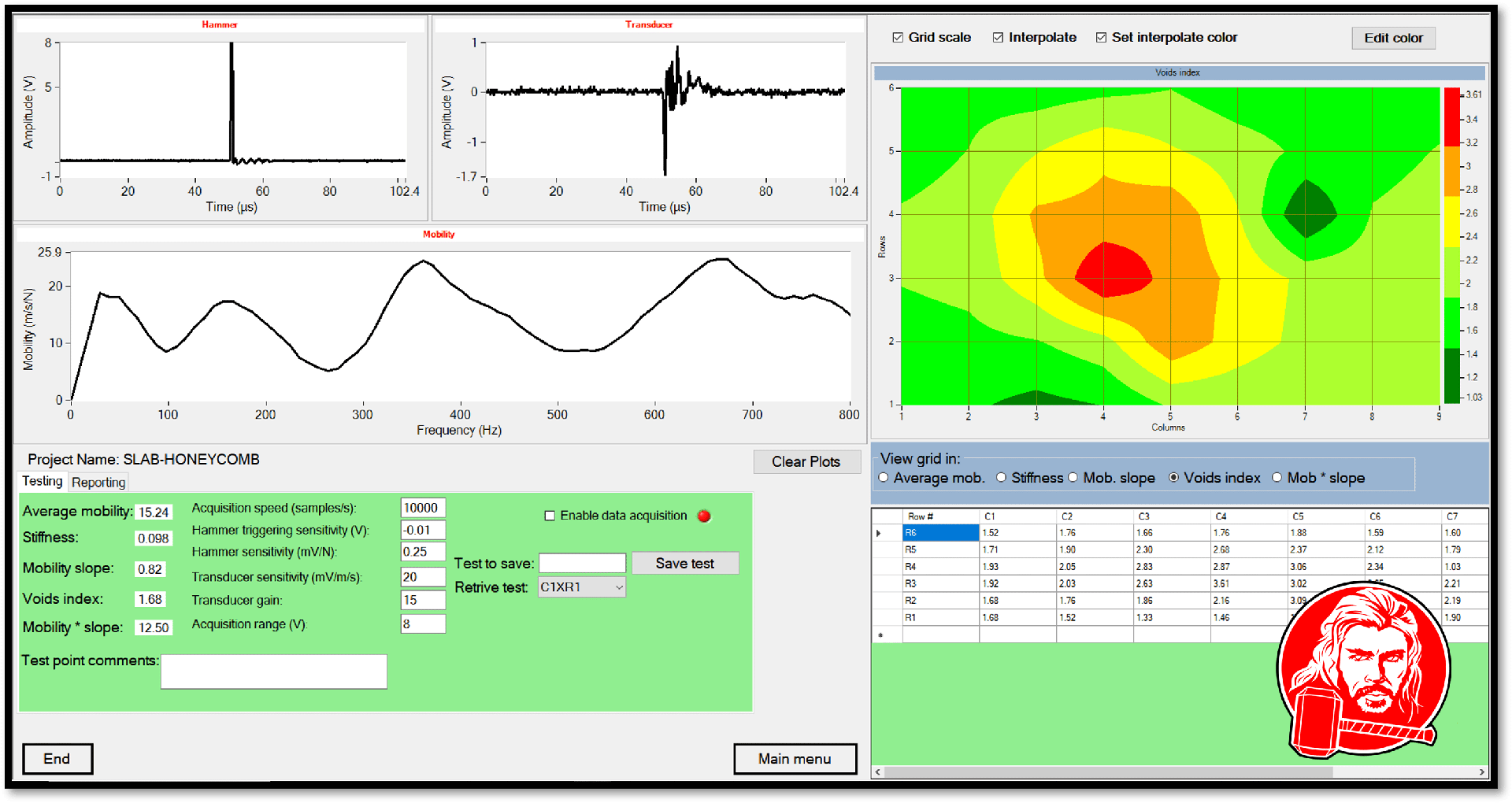

| Software | s’MASH (basado en Windows OS) para visualización de forma de onda en tiempo real y creación de gráficos de contorno (movilidad promedio, pendiente de movilidad, rigidez dinámica, relación de vacíos) |
| Condiciones Operación | Temperatura: -10 a 50 °C, HR ≤ 95 % |
Componentes y Accesorios
Kit s’MASH-4000 (Incluido):
Nota: La caja de adquisición también se puede utilizar para pruebas de impacto-eco DOCter como sistema combinado.
Cumplimiento de Estándares
ASTM C1740: Standard Practice for Evaluating the Condition of Concrete Plates Using the Impulse-Response Method.
Videos
Video: s'MASH Impulse-Response
