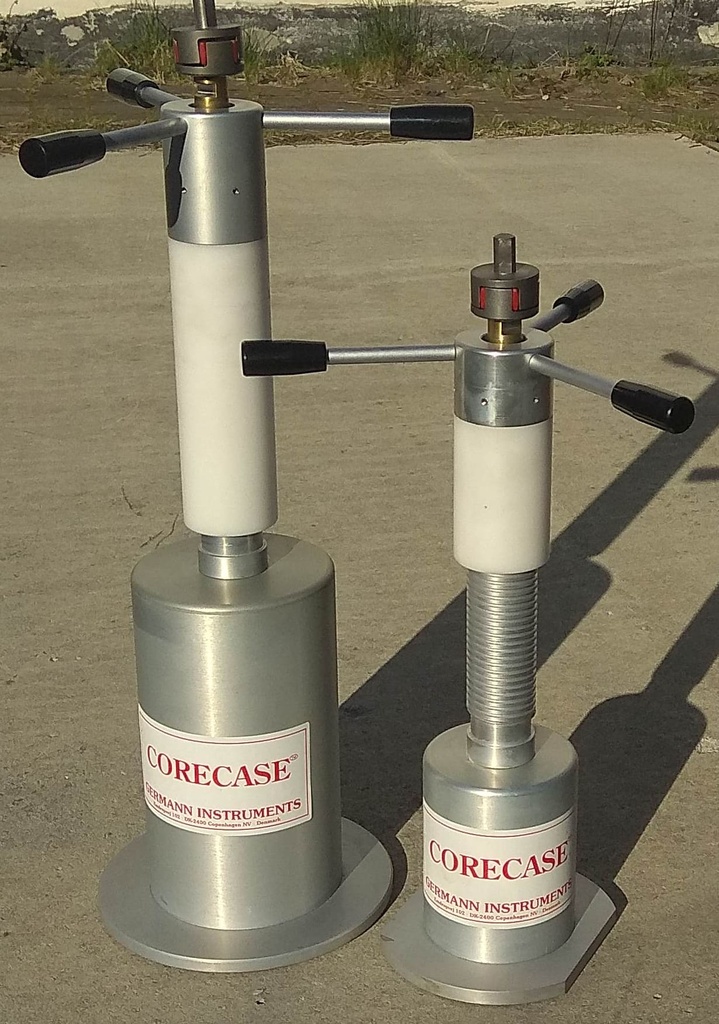

CoreCase es una máquina de perforación de núcleo de concreto portátil, compacta y liviana para obtener rápidamente núcleos de concreto u otros materiales por igual.
CoreCase tiene un barril de núcleos de aluminio de pared delgada que junto con brocas de diamantes de alto rendimiento y un acoplamiento especial para la máquina de perforación que minimiza la vibración, permite tomar núcleos de diámetro preciso, tener lados rectos y lisos, y son perpendiculares a la superficie.
Máquina de perforación de núcleo de concreto.
Aplicaciones Inspección visual del interior de concreto Determinación de la resistencia a la compresión en el lugar u otras propiedades mecánicas Verificación de fallas identificadas por métodos NDT como el sistema de respuesta de impulso S’Mash; el sistema de eco de impacto docter; y los sistemas Mira y Eyecon Pulse-Echo Preparación de un núcleo parcialmente perforado para realizar una prueba de extracción con prueba de enlace después de BS 1881: 207 o ASTM C1583 Otras pruebas de laboratorio, como la penetración rápida de cloruro utilizando el sistema PROOVE'IT, la conductividad/resistividad a granel utilizando Merlin, los parámetros de aire voide de aire utilizando el sistema RapaRAIR o para el análisis petrográfico Especificaciones Versión: CoreCase CS-75 CoreCase CEL-100 Material Plataforma de aluminio y barril con brocas de diamante de acero Max.
diámetro del núcleo 75 mm 100 mm Max.
altura del núcleo 110 mm 220 mm Diámetro de la plataforma 125 mm 100 mm Peso* 4.8 kg 2.6 kg Longitud* 600 mm 340 mm Longitud, extendida* 800 mm 460 mm Bomba de vacío opcional y placa de succión Sí No *sin taladro o broca de núcleos Máquina de perforación de núcleo de concreto.
Lista de partes Corequás Kit CS-75 (núcleo de 75 mm) Incluye: Artículo Orden # Plataforma de quirado con acoplamiento CC-10 Manijas para plataforma de núcleos, 3 pcs CC-20 Broca de núcleos, 75 mm x 110 mm CCB-75/110 Bomba de agua con 2 mangueras CC-30 Alojamiento de alicates, ajustable, 2 CC-40 Conjunto de herramientas de anclaje, 8 mm CC-50 Ancla de expansión de 8 mm, 20 CC-60 Cincel CC-70 Martillo CC-80 Core Lifter, 75 mm de diámetro CC-90 Llave inglesa, 14 mm CC-100 Cinta métrica CC-110 Conjunto de rodamientos de repuesto para plataforma de núcleos CC-120 Localizador de refuerzo CC-130 Manual CC-140 Estuche CC-150 Elementos opcionales: Artículo Orden # Placa de succión CC-160 Placa de succión opcional con bomba de vacío.
Bomba de vacío CC-170 1150 W taladradora eléctrica CC-180 Varillas de extensión, 100 mm de largo, para perforar más de 110 mm CC-190 Corequás Kit Cel-100 (100 mm de núcleo) Incluye: Artículo Orden # Plataforma de quirado con acoplamiento CC-15 Manijas para plataforma de núcleos, 3 pcs CC-20 Broca de núcleos, 100 mm x 210 mm CCB-100/210 Bomba de agua con 2 mangueras CC-30 Alojamiento de alicates, ajustable, 2 CC-40 Conjunto de herramientas de anclaje, 12 mm CC-55 Ancla de expansión de 12 mm, 20 CC-65 Cincel CC-75 Martillo CC-80 Levelador de núcleo, 100 mm de diámetro CC-95 Llave inglesa, 14 mm CC-100 Cinta métrica CC-110 Conjunto de rodamientos de repuesto para plataforma de núcleos CC-120 Localizador de refuerzo CC-130 Manual CC-145 Estuche CC-155 Elementos opcionales: Artículo Orden # 1150 W taladradora eléctrica CC-180 Varillas de extensión, 100 mm de largo, para perforar más de 210 mm CC-190 Ser ordenado por separado Para coreCase CS-75 Para coreCase Cel-100 Diámetro del núcleo × longitud Bit de núcleos # Diámetro del núcleo × longitud Bit de núcleos # 25 mm × 110 mm CCB-25/110 25 mm × 210 mm CCB-25/210 35 mm × 110 mm CCB-35/110 35 mm × 210 mm CCB-35/210 50 mm × 110 mm CCB-50/110 50 mm × 210 mm CCB-50/210 75 mm × 110 mm CCB-75/110 75 mm × 210 mm CCB-75/210 100 mm × 210 mm CCB-100/210 Descargas Hoja de datos técnica Normas ASTM C42: "Método de prueba estándar para obtener y probar núcleos perforados y vigas aserradas de concreto" EN 12504-1 : "Prueba de concreto en estructuras.
Muestras con núcleo.
Tomar, examinar y probar en compresión"
