Bloques de referencia

Bloques de referencia

https://cotecno.opendrive.cl/web/image/product.template/449260/image_1920?unique=5fecb02

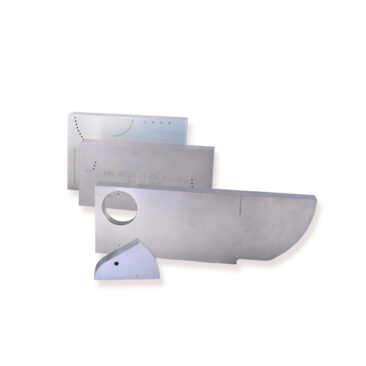

V1 y V2 son bloques de referencia de uso común para las pruebas de UT, lo que permite la calibración de detectores de defectos ultrasónicos. V1 se usa para determinar puntos de inserción, ángulos, zonas muertas y sensibilidad para varios transductores, mientras que V2 calibra la velocidad de escaneo, la sensibilidad y los ángulos de entrada. Otros bloques de referencia están disponibles y se

$ 0 0.0 CLP $ 0 IVA incluido

$ 1 IVA incluido

Requiere cotización

Esta combinación no existe.

Contáctenos
SKU: calibration-blocks

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

Compartir

Bloques de referencia

Bloques de referencia

V1 y V2 son bloques de referencia de uso común para las pruebas de UT, lo que permite la calibración de detectores de defectos ultrasónicos. V1 se usa para determinar puntos de inserción, ángulos, zonas muertas y sensibilidad para varios transductores, mientras que V2 calibra la velocidad de escaneo, la sensibilidad y los ángulos de entrada. Otros bloques de referencia están disponibles y se pueden proporcionar a pedido.

Ventajas High Q

  • Alta calidad
  • Precio competitivo

Especificaciones SPE

Especificaciones del bloque de referencia V1

  • La muestra está hecha de acero bajo en carbono de grano fino con un pequeño coeficiente de amortiguación.
  • Velocidad de expansión de las oscilaciones ultrasónicas longitudinales en el bloque de calibración a la frecuencia de 5.0 MHz y a la temperatura de 20 (± 5) ° C es 5920 (± 30) m/s.
  • Velocidad de expansión de las oscilaciones ultrasónicas de corte (ondas transversales) en el material de inserción en el bloque de calibración a la frecuencia de 5.0 MHz y a la temperatura +20 (± 5) ° C es 2670 (± 100) m/s.
  • Las dimensiones geométricas de la muestra corresponden a ISO 2400, DIN 54120, BS 2704.



Especificaciones del bloque de referencia V2

  • Velocidad de expansión de las oscilaciones ultrasónicas longitudinales en el bloque de calibración a la frecuencia de 5.0 MHz y a la temperatura 20 (± 5) ° C es 5920 (± 30) m/s.
  • Velocidad de expansión de oscilaciones ultrasónicas transversales en el material de inserción en el bloque de calibración a la frecuencia de 5.0 MHz y a la temperatura de 20 (± 5) ° C es 3255 (± 15) m/s.

Opciones disponibles

  • Bloque de referencia V1
  • Bloque de referencia V2
  • Certificados

Paquete estándar

  • Bloque de referencia
  • Paquete
