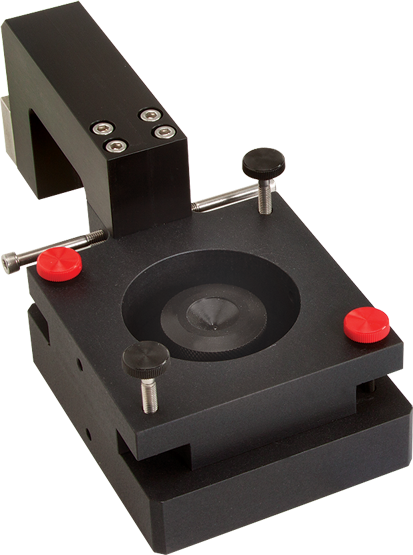

Conjunto de caja de corte, 4,0'' de diametro para HM-2750, HM-5750 y HM-5760

Conjunto de caja de corte, 4,0'' de diametro para HM-2750, HM-5750 y HM-5760

https://cotecno.opendrive.cl/web/image/product.template/609540/image_1920?unique=dafba1b
  • Norma: Ensayos de corte directo conforme a ASTM D3080.
  • Compatibilidad: Máquinas HM-5760.3F, HM-5755.3F y toda la familia HM-5750.
  • Contenido: Caja de muestra, placas porosas, plataforma de carga y placa de rejilla incluidas en cada conjunto.
  • Protección: Tornillos de cabeza plástica roja que actúan como fusibles para proteger la caja y facilitan el montaje del contrapeso HM-2560A.1.

Requiere cotización

  • sku

Esta combinación no existe.

en produccion
Contáctanos



Compartir

Descripción general

Los conjuntos de caja de corte redonda HM-2751 de Humboldt están diseñados para las máquinas HM-5760.3F, HM-5755.3F y toda la familia HM-5750. El fabricante indica cumplimiento con ASTM D3080 para ensayos de corte directo.

Cada conjunto incluye la caja de muestras, dos placas porosas, la plataforma de carga y la placa de rejilla. Las cajas incorporan tornillos de seguridad con cabeza plástica roja que mantienen la mitad superior e inferior alineadas y se rompen antes de que se dañe el cuerpo metálico. Todos los modelos incluyen los tornillos de montaje necesarios para el dispositivo de contrapeso HM-2560A.1.

  • Compatibles con HM-5760.3F, HM-5755.3F y toda la línea HM-5750, según el catálogo del proveedor.
  • Estructura robusta con tornillos de cabeza plástica que actúan como fusibles para proteger la caja.
  • Incluyen todos los componentes listados por Humboldt para iniciar los ensayos (caja, placas porosas, plataforma y placa de rejilla).
  • Documentación y certificaciones ISO 9001:2015 disponibles para trazabilidad.

Modelos publicados

ImagenModeloDescripción del proveedor
HM-2751.20DHM-2751.20DShearbox Assembly, 2.0" — Round
HM-2751.24DHM-2751.24DShearbox Assembly, 2.42" — Round
HM-2751.25DHM-2751.25DShearbox Assembly, 2.5" — Round
HM-2751.40DHM-2751.40DShearbox Assembly, 4.0" — Round
HM-2751.50DHM-2751.50DShearbox Assembly, 50 mm — Round
HM-2751.60DHM-2751.60DShearbox Assembly, 60 mm — Round
HM-2751.100DHM-2751.100DShearbox Assembly, 100 mm — Round

Componentes listados por el proveedor

ImagenCódigoDescripción
HM-003274HM-003274Shear Box Thumb Screw Assembly, Black Plastic Head
HM-003275AHM-003275AScrew, Red Plastic Cap
HM-001076HM-001076Load Ball, 5/8" 440 Stainless Steel (para todas las celdas de consolidación)

Centro de documentación

PDF • Certificación

Datos técnicos

Cumplimiento y compatibilidad
Norma declaradaASTM D3080 para ensayos de corte directo.
Equipos compatiblesMáquinas HM-5760.3F, HM-5755.3F y toda la línea HM-5750.
Componentes incluidosCaja de muestra, dos placas porosas, plataforma de carga y placa de rejilla.
Accesorios provistosTornillos de seguridad con cabeza plástica roja y tornillería para el dispositivo de contrapeso HM-2560A.1.
Protección mecánicaLos tornillos plásticos se rompen antes de que se dañe la caja, según especifica Humboldt.
Modelos redondos publicados
HM-2751.20DShearbox Assembly, 2.0" — Round.
HM-2751.24DShearbox Assembly, 2.42" — Round.
HM-2751.25DShearbox Assembly, 2.5" — Round.
HM-2751.40DShearbox Assembly, 4.0" — Round.
HM-2751.50DShearbox Assembly, 50 mm — Round.
HM-2751.60DShearbox Assembly, 60 mm — Round.
HM-2751.100DShearbox Assembly, 100 mm — Round.
Repuestos listados
HM-003274Thumb Screw Assembly con cabeza plástica negra.
HM-003275A Tornillo con tapa plástica roja para la caja de corte.
HM-001076Load Ball 5/8" en acero inoxidable 440 para celdas de consolidación.
