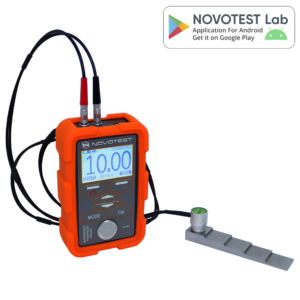

Medidor de espesor emat Novotest UT-3M-EMA

Medidor de espesor emat Novotest UT-3M-EMA

https://cotecno.opendrive.cl/web/image/product.template/449281/image_1920?unique=d250ce1
El medidor de espesor EMAT utiliza tecnología acústica electromagnética avanzada para medir el grosor del metal, incluso en los casos en que los métodos tradicionales como piezoultrasónicos o ópticos láser no son aplicables. La tecnología permite medir el grosor de los productos que usan ultrasonido sin un acoplamiento, a través de un espacio de recubrimiento o aire.

$ 0 0.0 CLP $ 0 IVA incluido

$ 1 IVA incluido

Requiere cotización

Esta combinación no existe.

Contáctenos
SKU: ema-thickness-gauge-novotest-ut-3m-ema

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

Compartir

Medidor de espesor emat Novotest UT-3M-EMA

Medidor de espesor emat Novotest UT-3M-EMA

El medidor de espesor EMAT utiliza tecnología acústica electromagnética avanzada para medir el grosor del metal, incluso en los casos en que los métodos tradicionales como piezoultrasónicos o ópticos láser no son aplicables. La tecnología permite medir el grosor de los productos que usan ultrasonido sin un acoplamiento, a través de un espacio de recubrimiento o aire.

Ventajas el th

  • El medidor de espesor cuenta con un modo automático único que lo distingue de los competidores. El modo que facilita a cualquier persona medir el grosor del metal de manera rápida y precisa. El instrumento analiza automáticamente la señal, selecciona el método de medición correcto y ajusta la configuración. Los usuarios ven el resultado del grosor que se muestra en grandes números.
  • El medidor también cuenta con un modo B-scan. Este modo ofrece a los usuarios un perfil visual del producto, como una imagen, lo que facilita la lectura. Usando un carrito de sonda especial, los usuarios pueden escanear objetos más grandes y obtener un perfil de espesor detallado.
  • Para ordenar productos basados ​​en los límites de espesor establecidos, el medidor ofrece un modo de control especial. Simplemente establezca los valores de grosor mínimo y máximo y obtenga una visualización gráfica de los resultados. Suena una alarma si el grosor medido cae fuera de estos límites. Este modo también ayuda a evaluar el daño por corrosión como un porcentaje del grosor original del producto.
  • Para las pruebas de expertos, los operadores pueden medir manualmente el grosor utilizando una variedad de métodos, como la función de autocorrelación (ACF), que mide entre dos picos en una puerta, cruce cero y métodos de eco.

Presupuesto

Medición del rango de espesores para el acero, mm 0.6 ... 300.0 (dependiendo del tipo de sonda y las características del objeto)
Espesor de recubrimiento o rango de espacio de aire, mm hasta 6 (dependiendo de las características del objeto)
Rangos de medición de temperatura de sondas, ° C:
  • Sonda estándar
  • Sonda de alta temperatura
  • -20 a +50 ° C
  • -20 a +250 ° C
    (Dependiendo de las condiciones y el ciclo de medición y enfriamiento, hasta +500-600 ° C)
Unidades de medición
  • mm
  • pulgada
  • μs
Resolución, mm 0,01
Tipo de ola ultrasónica transverso
Rango de ganancia manual, DB 30-100
Rango de ajuste de velocidad de ultrasonido, M/S 1000-9999
Señal de promedio de frecuencia 1-128
Modos de operación
  • Escaneo
  • Escaneo
  • Modo de control
Métodos de medición
  • Función de autocorrelación (ACF)
  • Eco
  • Echo Echo (Dual Echo)
  • Pico pico
  • Frente
Mostrar 3.5 pulgadas 320 * 480
Lenguaje de menú
  • Inglés
  • ucranio
  • ruso

*Idiomas adicionales disponibles por solicitud
Estándar
  • ASTM E797
  • ISO 16809: 2017
  • EN 14127
  • EN15317
  • EN12668-1
Peso de la unidad electrónica, no más, kg 0.5
Dimensiones (L x w x h) 165x90x50 mm
Fuente de alimentación Batería de iones de litio incorporada
Tiempo de trabajo continuo, no menos que, h 8
Rango de temperatura de funcionamiento para la unidad electrónica, ° C -20 a +50

Opciones disponibles

  • Modelo EMAT TG con IP65-Guente de espesor EMAT Novotest UT-3M-EMA-IP
  • Modelo emat tg conTransmisión de datos en tiempo real-Medidor de espesor de emat Novotest UT-3M-EMA-DS
  • Bolsa protectora con correas para UT-3M-EMA (-IP/-DS)
  • Comprar bien-st20 compra correctamente
  • Correo de escaneo para la sonda EMAT-ST20 UCK-1
  • Sonda de alta temperatura EMAT-HT20 (hasta 600 ° C)
  • Cable 2Lemo00-2LemO00 Resistente al calor de 1,8 m
  • Mango para la sonda EMAT (alta temperatura) еéfire-т300-fн20 (longitud de 300 mm)
  • Manejo para la sonda emat (alta temperatura) EMAT-TH450-HT20 (longitud de 450 mm)
  • Manejo de sonda EMAT (alta temperatura) EMAT-TH600-HT20 (longitud de 600 mm)
  • Certificado de calibración emitido por el Laboratorio de Metrología de terceros (ILAC)
  • Certificado de origen emitido por la Cámara de Comercio e Industria
  • Certificado de origen y calidad de Novotest
  • Que certificados
  • Período de garantía extendido hasta 3 años
  • Modificación individual (unidad electrónica y sondas) a los requisitos del cliente



Nominales de grosor Material
1-3-5-7-10-15 mm Acero, SS, aluminio
1-2-3-4-5-6-7-8-9-9-10-11-12-13-14-15 mm Acero, SS, aluminio
2,5-5-7,5-10-12,5 mm Acero, SS, aluminio
2,5-5-7,5-10-12,5-15-17,5-20 mm Acero, SS, aluminio
2,5-5-7,5-10-12,5-15-20 mm Acero, SS, aluminio
2.5-5-10-20 mm Acero, SS, aluminio
2-3-4-5-6-7-8-9-10 mm Acero, SS, aluminio
2-3-4-5-6-7-8-9-10-11 mm Acero, SS, aluminio
2-4-6-8-10 mm Acero, SS, aluminio
2-4-6-8-10-12 mm Acero, SS, aluminio
2-5-10-15-20-25 mm Acero, SS, aluminio
2-5-10-20-30-40 mm Acero, SS, aluminio
3-4-5-6-7-8-9 mm Acero, SS, aluminio
4-6-8-10-12-15 mm Acero, SS, aluminio
5-10-15-20-25-30 mm Acero, SS, aluminio
5-10-15-20-25 mm Acero, SS, aluminio
5-10-15-20-30-40 mm Acero, SS, aluminio
5-10-15 mm Acero, SS, aluminio
5-10-20 mm, paso 0.1 Acero, SS, aluminio
5-10-20-30-40-50 mm Acero, SS, aluminio
10-11-12-13-14-15 mm Acero, SS, aluminio
10-20-30-40-50 mm Acero, SS, aluminio
10-20-40-60-80-100 mm Acero, SS, aluminio

*Otros bloques de cuña de pasos se pueden producir por solicitud.

  • Bloques de grosor de referencia
Nominales de grosor Material
0,2 mm Acero, SS, aluminio
0,3 mm Acero, SS, aluminio
0,4 mm Acero, SS, aluminio
0,5 mm Acero, SS, aluminio
0,8 mm Acero, SS, aluminio
1 mm Acero, SS, aluminio
1,5 mm Acero, SS, aluminio
2 mm Acero, SS, aluminio
3 mm Acero, SS, aluminio
4 mm Acero, SS, aluminio
6 mm Acero, SS, aluminio
10 mm Acero, SS, aluminio
15 mm Acero, SS, aluminio
20 mm Acero, SS, aluminio
25 mm Acero, SS, aluminio
30 mm Acero, SS, aluminio
40 mm Acero, SS, aluminio
50 mm Acero, SS, aluminio
75 mm Acero, SS, aluminio
90 mm Acero, SS, aluminio
100 mm Acero, SS, aluminio
125 mm Acero, SS, aluminio
150 mm Acero, SS, aluminio
175 mm Acero, SS, aluminio
200 mm Acero, SS, aluminio
300 mm Acero, SS, aluminio

*Otros bloques de grosor de referencia se pueden producir por solicitud.

Paquete estándar

  • Unidad electrónica
  • Sonda
  • Muestra de referencia
  • Cable 2Lemo-2Lemo
  • Cable USB
  • Cargador
  • Manual operativo
  • Caso

Medios 1 Nueva EMA

1) Nuevo medidor de espesor EMA Novotest UT-3M EMA



2) Pruebas del medidor de espesor EMAT Novotest UT-3M-EME sonda para el espesor de recubrimiento máximo (brecha) de las tuberías con superficies de alta rugosidad (oxidada).
