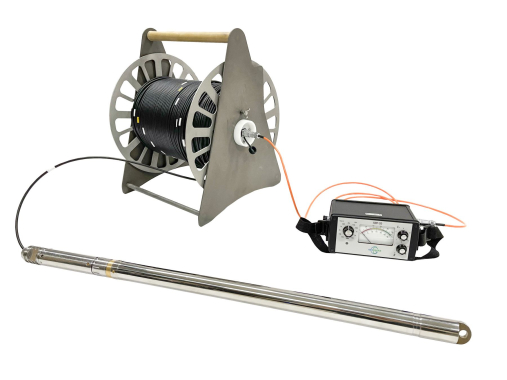

Radiómetro de centelleo de pozos SRP-20 - la versión más avanzada de los conocidos radiómetros de registro SRP-97K y SRP-68-02/03 y sus análogos en términos de funcionalidad y aplicación. El dispositivo está diseñado para realizar registros de rayos gamma en pozos de hasta 300 m de profundidad y perforaciones. Las versiones de sondeo y (análogas a las SRP-68-01, SRP-88 y SRP-97) se fabrican en serie.
Al realizar el registro de rayos gamma, se registra una curva o gráfico continuo que muestra la intensidad de la radiación gamma en nSv/h. Debido a la absorción natural por la roca huésped, se registra la radiación ionizante procedente de rocas y objetos situados en un radio de hasta 30 cm del detector de centelleo.
Por qué SRP-20?
El radiómetro de sondeo SRP-20 incluye tanto la sonda como la unidad de control, por lo que se convierte en un sistema completo para el registro de rayos gamma
La unidad de detección impermeable de la versión de perforación puede utilizarse tanto en perforaciones secas/llenas de líquido como con cualquier tipo de revestimiento (o sin él)
Unidad de control impermeable
Interfaz fácil de usar y manejo sencillo
El Bluetooth y el USB integrados permiten visualizar los datos en tiempo real en un PC
El instrumento puede suministrarse con un sistema alimentador de varillas de registro de pozos y un juego de varillas para poder utilizar la sonda en pozos y perforaciones horizontales, inclinados y ascendentes
El ajuste de la ventana de tiempo medio permite registrar datos estables sobre anomalías de bajo nivel y proporciona una respuesta inmediata durante la exploración rápida
Bajo pedido, la unidad de detección puede fabricarse para su colocación en perforaciones de más de 300 m de profundidad
Indicador de puntero fácil de usar equipado con un motor paso a paso que elimina las oscilaciones causadas por el movimiento de la consola de medición
La retroiluminación del indicador proporciona mediciones cómodas en cualquier condición
Áreas de aplicación del SRP-20:
Exploración de minerales radiactivos y no radiactivos
Estudios litológicos en sondeos
Identificación y refinamiento de intervalos de depósitos (formaciones saturadas de petróleo y gas)
Fijación de la profundidad durante las operaciones de perforación
Determinación del contenido de arcilla y fracturación de rocas
Contenido del paquete:
Sonda de registro
Consola de medición con batería incorporada
Cargador
Auriculares
Maletín resistente
Carrete con anillo deslizante
Sistema alimentador de varillas para registro de pozos con varillas (opcional)
Especificaciones Técnicas
Intervalo de medida de la tasa de dosis de exposición a la radiación gamma
0 ÷ 3 000 nSv/h
Error fundamental de medición de la tasa de dosis de exposición a la radiación gamma del radionucleido 226Ra
no más de ±15% (no normalizado en el subrango de medida 30 nSv/h)
Rango de medición de la tasa media de recuento de gamma registrada
0 ÷ 10 000 s-1
Error fundamental de medición de la tasa media de recuento de los rayos gamma registrados
no más de ±10%
Rango de energía de detección gamma
35 ÷ 3 000 keV
Límite de variación de la ventana de promediado
1 ÷ 20 s
Tiempo de ajuste del modo de funcionamiento
no más de 1 min
Tensión de alimentación
12.5 ± 2 V
Potencia media
0.9 W
Tiempo de vida de la fuente de alimentación
no menos de 25 h
Temperatura de funcionamiento
-40 ÷ +50 ˚C
Dimensiones
- unidad de detección
36 × 1010 mm
- consola de medición con fuente de alimentación
200 × 90 × 145 mm
Interfaces
USB, Bluetooth
Peso
- unidad de detección
2.5 kg
- consola de medición con fuente de alimentación
2.6 kg
