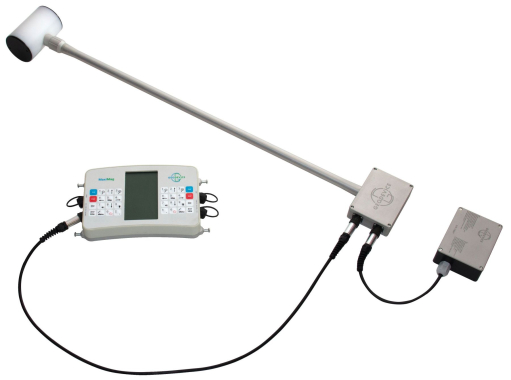

Magnetometro-gradiometro movil Overhauser MaxiMag

MaxiMag –El magnetómetro portátil Overhauser más avanzado del mundo. El instrumento está diseñado para medir el campo magnético con alta sensibilidad y precisión absoluta.

MaxiMag puede utilizarse como magnetómetro portátil, gradiómetro, estación base o incluso como una base GNSS y un rover con precisión centimetrica en modo PPK. La consola puede conectarse con los magnetómetros SmartMag y reconocerlos como sensores digitales compatibles, permitiendo su uso conjunto como magnetómetro portátil con estación base o como gradiómetro.

Un magnetómetro o gradiómetro perfecto para cualquier tarea

La consola MaxiMag permite conectar hasta 30 sensores Overhauser digitales o magnetómetros SmartMag a través de interfaz CAN. Esta función única Esta característica única permite construir gradiómetros de dos o más sensores con la base de mediciones requerida y utilizar cualquier distancia entre el sensor y la consola.

Soportes y marcos adicionales para cualquier escenario:
-Soportes para dos sensores, para llevar en la mano o en el arnés de mochila
Un marco versátil para múltiples sensores, ideal para estudios arqueológicos a campo traviesa y en aguas poco profundas
-Un carro para gradiómetro con múltiples sensores
-Un trineo para el magnetómetro y gradiómetro multisensorial

Una consola facil para usar

Hemos equipado la consola con una gran pantalla legible a la luz del día y calefactable, un teclado bidireccional, interfaces cableadas modernas e incluso un flash. El control de los valores medidos y su calidad se proporciona en formatos digital, gráfico y audible. La planificación de líneas, la guía para el operador, el guardado de las coordenadas y el registro del tiempo exacto de las mediciones están asegurados por un receptor multibanda GNSS integrado

Cuando un receptor GNSS externo es requerido, MaxiMag es compatible con el protocolo NMEA-0183 estándar y puede conectarse a la mayoría de los dispositivos de navegación. La descarga de datos está disponible a través de USB, RS-232 o desde la tarjeta microSD industrial integrada. Además, nos aseguramos de que todas las partes y conectores de nuestro equipo no sean magnéticos, lo que nos ha permitido reducir las dimensiones del conjunto de magnetómetros listos para usar. ¡Maniobrar con un magnetómetro en el bosque o la selva nunca ha sido tan fácil!

Un magnetómetro para los observatorios magnéticos
Con alta sensibilidad, una elevada tasa de muestreo y precisión (menos de 0.1 nT), MaxiMag es adecuado para su uso en observatorios magnéticos. Sin embargo, una solución aún más óptima se proporciona a través de los sensores digitales SmartMag/OVHmag. Ambos magnetómetros permiten la transmisión de datos en tiempo real mediante conexión CAN FD o RS-232. Una interfaz opcional CAN-Ethernet puede conectarse directamente a equipos de red estándar. La línea digital CAN FD puede extenderse hasta 6 kilómetros. El dispositivo incluye el software SmartManager, que ofrece toda la funcionalidad necesaria para operar en la red INTERMAGNET de observatorios magnéticos.

Las partes del magnetómetro y el arnés de la mochila

Los sensores MaxiMag están disponibles en dos modificaciones:

	Modular	Rigor
Sensor orientación vertical	+	-
Conexión del sensor al módulo electrónico	Connector	Permanente
Estuche tamaño equipaje de mano	+	-

Recomendamos el diseño rígido para entornos hostiles con bajas temperaturas, donde los conectores adicionales y el ensamblaje del sensor con guantes pueden resultar incómodos. Los sensores modulares son convenientes para usar más cerca del ecuador y durante el transporte.

El paquete del magnetómetro contiene un número mínimo de piezas para facilitar al máximo el montaje, pero al mismo tiempo consta de todos los componentes necesarios, por lo que no tendrá que comprar cables adicionales, receptores GNSS ni otras "opciones y accesorios" requeridos para las operaciones regulares. Cada magnetómetro que enviamos está listo para ser utilizado en su configuración básica. Las opciones añaden funcionalidad, pero la mayoría de los usuarios no las necesitan para los escenarios de operación estándar.

También hemos diseñado un arnés excepcionalmente cómodo y ligero con muchas opciones de personalización para adaptarse a cualquiera. La bolsa de lona se puede desabrochar o usar para llevar una batería adicional, ropa o almuerzo.

Fuente de alimentación

MaxiMag funciona durante más de 11 horas de mediciones continuas a -30 °C con la batería incluida. A 20 °C, el tiempo de funcionamiento aumenta a 17 horas. El suministro de energía continuo en modo de monitoreo a largo plazo se puede proporcionar con una batería de automóvil, un convertidor de energía de bajo ruido opcional de 110/220 VCA a 12 VCC, o un panel solar.

La batería de iones de litio incluida tiene un rango de temperatura completo de -40 a +70 °C y certificado MSDS para cualquier tipo de transporte.

MaxiMag no contiene baterías integradas, que pueden complicar el transporte aéreo y que, tarde o temprano, pueden fallar y requerir un reemplazo complejo.

Un formato de datos
El usuario puede crear carpetas de proyectos para organizar los sitios de estudio o los días de recolección de datos. Todas las mediciones se guardan en un archivo TXT en la carpeta del proyecto. Cada archivo de magnetómetro tiene un nombre que incluye el número de serie de la consola, el código del modo de estudio y el número de sensores conectados. Los archivos tienen una estructura homogénea, es decir cada medición en el archivo es una línea que contiene toda la información necesaria: fecha y hora UTC, zona horaria, nombre de la base o de la línea y nombre de la estación, campo medido, error estimado, número de serie del sensor, latitud y longitud en grados decimales, altitud, coordenadas UTM con selección automática de zona y hemisferio, precisión horizontal y vertical.

Cuando se trabaja con un gradiómetro, la línea contendrá el campo medido, el error estimado, el número de serie de cada sensor conectado y el nombre del archivo será diferente al del modo de magnetómetro, manteniendo la uniformidad del formato. Incluso si hay muchos operadores trabajando en el sitio de estudio al mismo tiempo, siempre podrá identificar qué instrumento se utilizó para cada medición en la base de datos.

Metrología y protección contra el ruido: garantía de alta precisión
Cada sensor MaxiMag ha sido sometido a pruebas metrológicas exhaustivas. Controlamos la desviación estándar del error en el levantamiento (ruido), la precisión absoluta y el error de orientación.
Nuestros algoritmos robustos nos permiten llevar a cabo mediciones incluso en entornos con alto nivel de ruido industrial, como áreas urbanas o en proximidad a líneas eléctricas de alto voltaje.

Fiabilidad y garantía
Nuestros especialistas en investigación y desarrollo cuentan con una amplia experiencia en la realización de estudios geofísicos. Valoramos la fiabilidad y la prontitud en el servicio. Por ello, ofrecemos una garantía de 3 años para todos nuestros magnetómetros, respaldada por nuestro compromiso con la calidad. Nuestro equipo de soporte técnico está disponible para responder a todas sus preguntas de manera rápida y eficiente. Además, puede aprovechar nuestro programa de intercambio (trade-in) para reemplazar sus instrumentos antiguos por un nuevo MaxiMag con un descuento especial.

El receptor multibanda GNSS integrado con un nivel de precisión centimétrica
El receptor multibanda GNSS integrado proporciona tiempo y coordenadas con una precisión PPK, permitiendo alcanzar un nivel de precisión centimétrica. Los datos RAW GNSS se pueden convertir fácilmente al formato RINEX. La consola ofrece varios modos de operación: receptor GNSS, base GNSS, rover o rastreador, incluso sin el sensor magnético conectado.

El MaxiMag cuenta con una antena GNSS integrada y un conector para una antena externa. Además, es compatible con el protocolo NMEA-0183 y puede conectarse a dispositivos de navegación externos mediante RS-232.

• Un receptor multibanda GNSS integrado con la opción PPK y modo de base/rover.
• Un teclado bidireccional adecuado tanto para personas zurdas como diestras.
• Un flash LED ultra brillante para una navegación segura en la oscuridad.
• Protección superior contra el ruido, permitiendo operar incluso debajo de líneas eléctricas.
• Más de 11 horas de mediciones continuas a -30°C y 17 horas a 20°C usando la batería incluida.
• El cable de energía para la batería de ácido sólido incluida.

Los modos de operación

• Estudio móvil, que puede ser llevado a cabo caminando o remolcado con la línea de guiado.
• Estación base, que realiza mediciones continuas.
• Modo de búsqueda para UXO (municiones no detonadas) o la evaluación de la localización de la estación base.
• Modo de receptor GNSS con capacidad para recolectar datos RAW GNSS con un nivel de precisión centimétrica en los modos de base o rover.

Áreas de aplicación:

• Exploración de minerales
• Detección de UXO (municiones no detonadas)
• Estudios geológicos regionales
• Estudios de ingeniería
• Mapeo de tuberías
• Estudios arqueológicos
• Exploración de petróleo y gas
• Observatorios magnéticos

El conjunto de entrega básico:

• La consola MaxiMag con el receptor multibanda GNSS integrado
• El sensor CMs en la barra
• El sensor electrónico Overhauser OVHmag
• La batería LiFePo412.8V/7.5Ah con el cargador
• El cable sensor – consola
• El cable de energía AGM para la batería
• El cable USB
• El arnés de mochila
• El estuche para transportación

El conjunto de entrega para gradiómetro de dos sensores:

• La consola MaxiMag con el receptor multibanda GNSS integrado
• El sensor Overhauser electrónico OVHmag (2 uds.)
• Los accesorios para el gradiómetro
• La batería LiFePo412.8V/7.5Ah con el cargador (2 uds.)
• El cable sensor – consola
• Los accesorios para el gradiómetro (el soporte y el cable de extensión de energía para la batería)
• El cable de extensión de energía para la batería
• El cable de energía AGM para la batería
• El cable USB
• El arnés de mochila
• El estuche para transportación

Opcional:

• La estación de base SmartQuantumMag
• Los sensores digitales Overhauser adicionales
• Los accesorios para el gradiómetro
• La caretilla no magnética para un gradiómetro multisensorial
• El trípode no magnético
• La antena GNSS en la barra
• La batería LiFePo4 adicional
• La unidad de interfaz CAN-Ethernet para conectar a PC/router
• El cable RS-232 para la transmisión de datos en tiempo real
• El software SmartManager
• Fuente de alimentación 100-240 VAC
