SmartMag –es el magnetómetro más avanzado y portátil del mundo basado en el efecto Overhauser. El conjunto completo, listo para usar con todos los accesorios necesarios, incluida la batería, cabe en un estuche de mano y pesa solo 7,5 kg. SmartMag se puede utilizar como magnetómetro de observatorio, estación base, como parte de un gradiómetro multisensor, o incluso como una base GNSS y un rover con precisión centimétrica en modo PPK. Es totalmente compatible con la consola MaxiMag y puede aplicarse para cualquier tipo de estudio magnético terrestre.
Una consola facil para usar

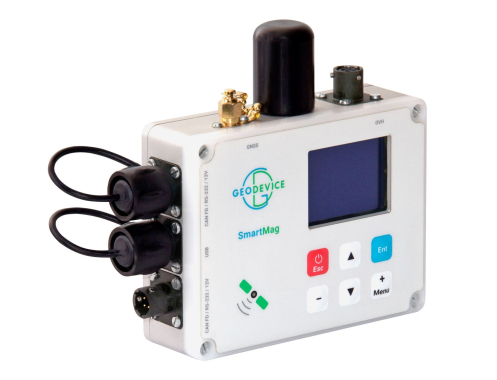

La consola permite una configuración fácil de los modos de operación, el control visual de los valores medidos y la visualización de los datos almacenados desde la tarjeta microSD integrada. La descarga de los datos se realiza a través de USB hacia una PC o un smartphone. También es posible transmitir los datos a través de los puertos RS-232 o CAN en tiempo real. La consola está equipada con una pantalla OLED (-40 ÷ +60 °C), un receptor GNSS multibanda integrado con recolección de datos RAW GNSS y un teclado retroiluminado.
Un magnetómetro para los observatorios magnéticos
Con alta sensibilidad, una elevada tasa de muestreo y precisión (menos de 0.1 nT), MaxiMag es adecuado para su uso en observatorios magnéticos. Sin embargo, una solución aún más óptima se proporciona a través de los sensores digitales SmartMag/OVHmag. Ambos magnetómetros permiten la transmisión de datos en tiempo real mediante conexión CAN FD o RS-232. Una interfaz opcional CAN-Ethernet puede conectarse directamente a equipos de red estándar. La línea digital CAN FD puede extenderse hasta 6 kilómetros. El dispositivo incluye el software SmartManager, que ofrece toda la funcionalidad necesaria para operar en la red INTERMAGNET de observatorios magnéticos.

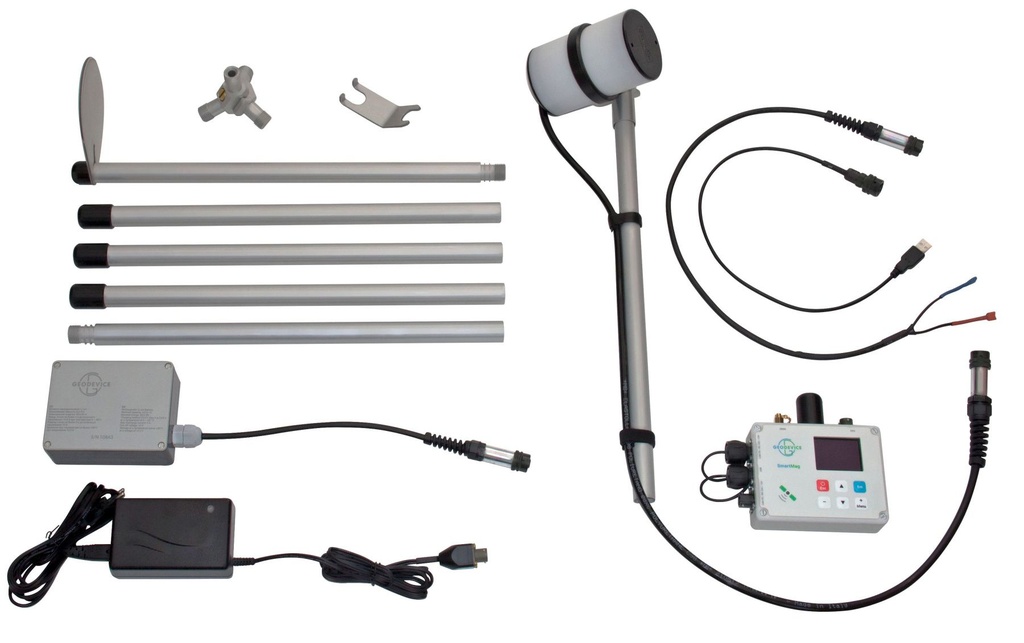

Las partes del magnetómetro
El paquete del magnetómetro está diseñado para facilitar el montaje y la utilización, con un número mínimo de piezas estandarizadas. Además, incluye todos los componentes necesarios, eliminando la necesidad de adquirir cables adicionales, baterías o receptores GNSS por separado, elementos indispensables para su funcionamiento.
Cada magnetómetro que exportamos viene listo para usar con configuraciones básicas. Las opciones adicionales pueden añadir funcionalidades, pero no son necesarias para la mayoría de los usuarios en escenarios de operación básicos.
Fuente de alimentación

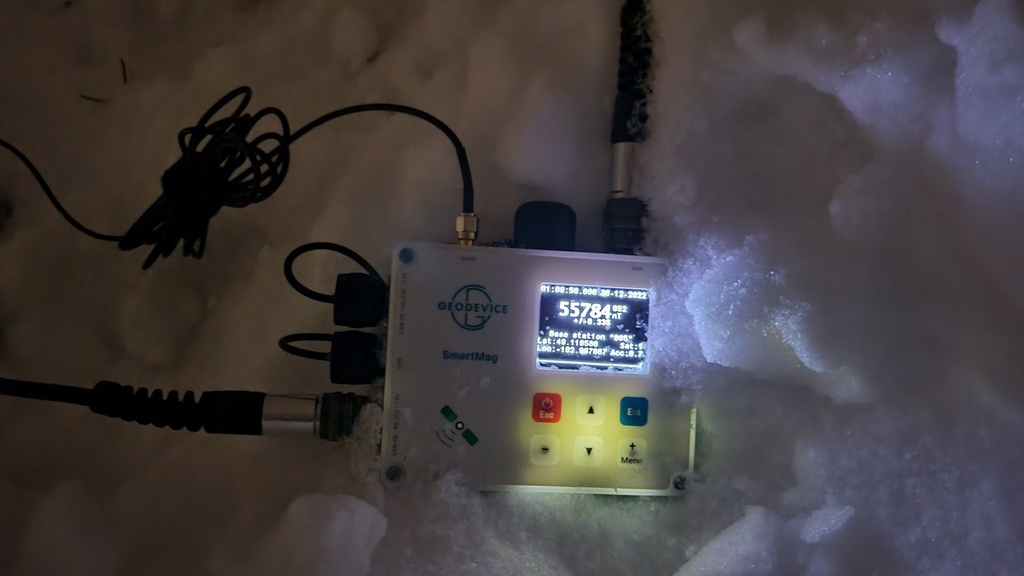

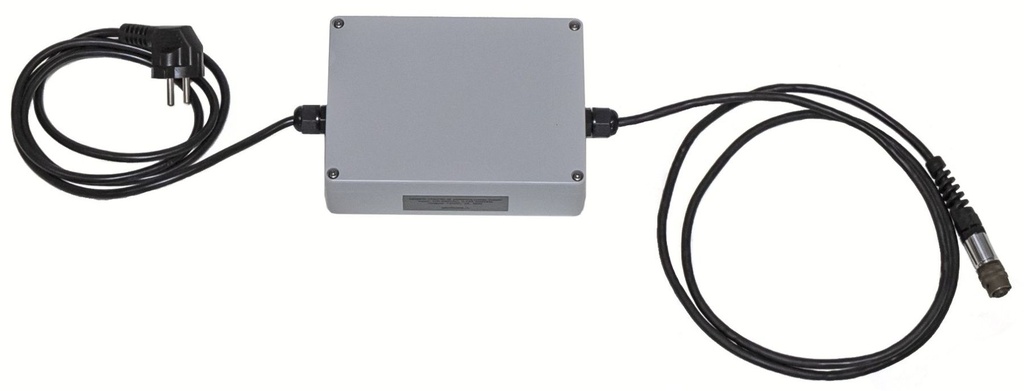

SmartMag puede operar durante más de 12 horas de mediciones continuas a -30°C con la batería incluida. A 20°C, el tiempo de operación aumenta hasta 23 horas. La fuente de alimentación continua en modo de monitoreo a largo plazo puede ser suministrada por la batería del vehículo, un convertidor opcional de bajo ruido de 110/220VAC a 12VDC, o un panel solar.
La batería LiFePo4 incluida tiene un rango de temperatura de -40°C a +70°C y cuenta con el certificado MSDS para todos los tipos de transporte.
SmartMag no contiene baterías integradas, que pueden complicar el transporte aéreo y que, tarde o temprano, pueden fallar y requerir un reemplazo complejo.
Un formato de datos

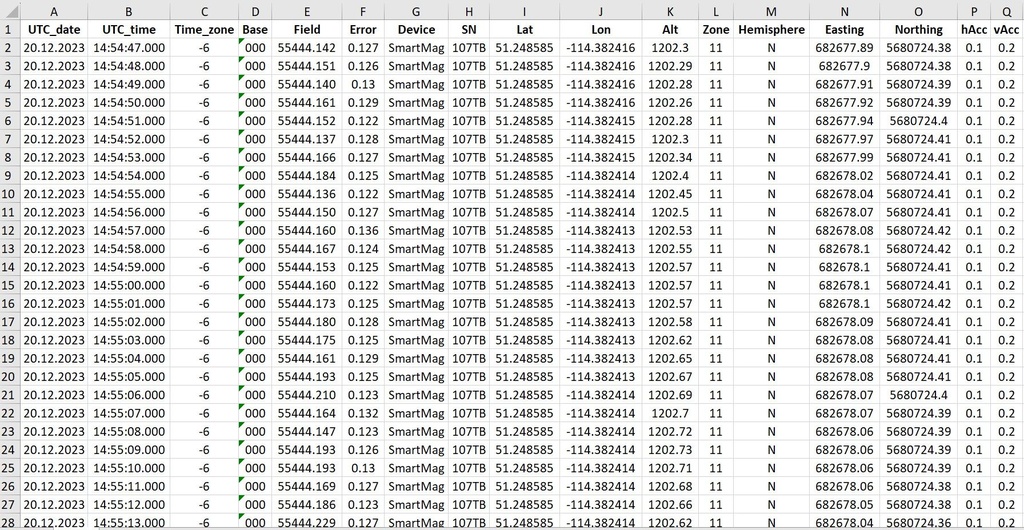

El usuario puede crear carpetas de proyectos para organizar los sitios de estudio o los días de recolección de datos. Todas las mediciones se guardan en un archivo TXT en la carpeta del proyecto. Cada archivo de magnetómetro tiene un nombre que incluye el número de serie de la consola, el código del modo de estudio y el número de sensores conectados. Los archivos tienen una estructura homogénea, es decir cada medición en el archivo es una línea que contiene toda la información necesaria: fecha y hora UTC, zona horaria, nombre de la base o de la línea y nombre de la estación, campo medido, error estimado, número de serie del sensor, latitud y longitud en grados decimales, altitud, coordenadas UTM con selección automática de zona y hemisferio, precisión horizontal y vertical.
Incluso si hay muchos operadores trabajando en el sitio de estudio al mismo tiempo, siempre podrá identificar qué instrumento se utilizó para cada medición en la base de datos.
Un magnetómetro multi sensor
SmartMag admite la posibilidad de vincularse a través de interfaz CAN FD para crear una red distribuida sincronizada de magnetómetros. Esta característica única permite la creación flexible de un gradiómetro multisensorial con la base de mediciones requerida. Puede conectar hasta 30 SmartMag a una consola MaxiMag o construir un gradiómetro multisensor con una cantidad casi ilimitada de sensores utilizando la unidad de interfaz CAN-Ethernet.
Metrología y protección contra el ruido: garantía de alta precisión
Cada SmartMag ha sido sometido a pruebas metrológicas exhaustivas. Controlamos la desviación estándar del error en el levantamiento (ruido), la precisión absoluta y el error de orientación.
Nuestros algoritmos robustos nos permiten llevar a cabo mediciones incluso en entornos con alto nivel de ruido industrial, como áreas urbanas o en proximidad a líneas eléctricas de alto voltaje.
Fiabilidad y garantía
Nuestros especialistas en investigación y desarrollo cuentan con una amplia experiencia en la realización de estudios geofísicos. Valoramos la fiabilidad y la prontitud en el servicio. Por ello, ofrecemos una garantía de 3 años para todos nuestros magnetómetros, respaldada por nuestro compromiso con la calidad. Nuestro equipo de soporte técnico está disponible para responder a todas sus preguntas de manera rápida y eficiente. Además, si todavía estas trabajando con un magnetómetro anticuado puedes aprovechar nuestro programa de intercambio (trade-in) para reemplazar sus instrumentos antiguos y proteger sus proyectos de problemas potenciales.
El receptor multibanda GNSS integrado con un nivel de precisión centimétrica
El receptor multibanda GNSS integrado proporciona tiempo y coordenadas con una precisión PPK, permitiendo alcanzar un nivel de precisión centimétrica. Los datos RAW GNSS se pueden convertir fácilmente al formato RINEX. La consola ofrece varios modos de operación: receptor GNSS, base GNSS, rover o rastreador, incluso sin el sensor magnético conectado.
El MaxiMag cuenta con una antena GNSS integrada y un conector para una antena externa. Además, es compatible con el protocolo NMEA-0183 y puede conectarse a dispositivos de navegación externos mediante RS-232.
- El estuche de transporte, de tamaño equipaje de mano, con todo el equipamiento incluido, pesa solo 7.5 kg.
- Un teclado retroiluminado
- Más de 12 horas de mediciones continuas a -30°C y 23 horas a 20°C usando la batería incluida.
- El cable de energía para la batería de ácido sólido estandart incluida.
- Todas las varas son unificadas – un trípode o un poste largo pueden ser armados
- Estación base, que realiza mediciones continuas.
- Modo de receptor GNSS con capacidad para recolectar datos RAW GNSS con un nivel de precisión centimétrica en los modos de base o rover.
- Estación base para estudios magnéticos terrestres, aéreos y con drones
- Observatorios magnéticos
- Volcanology and earthquake prediction

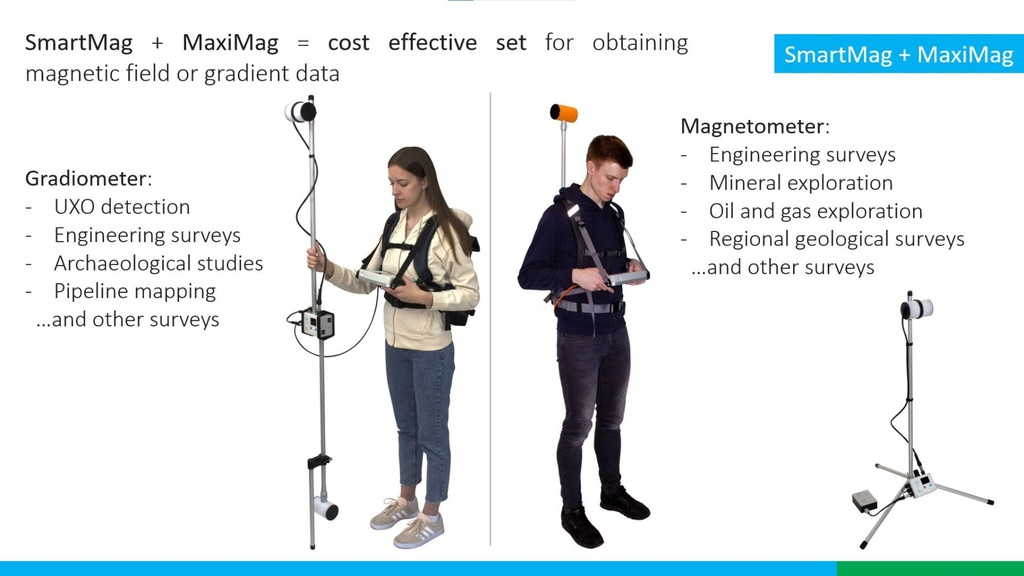

- Funcionamiento con MaxiMag como parte del gradiómetro para cualquier tipo de estudio magnético terrestre
- Control del modo de medición del campo magnético
- Visualización y control de la calidad de los datos medidos
- Visualización de la sensibilidad magnética calculada
- Almacenamiento diario de los archivos de datos
- Transmisión de datos en tiempo real a través de Ethernet hacia la PC o Internet
- Creación de una red distribuida y sincronizada de magnetómetros
- Adaptador de corriente de 100-240 VAC
- Fuente de alimentación de respaldo mediante una batería externa de 12V
- La consola SmartMag con el receptor multibanda GNSS integrado
- El sensor Overhauser en la barra
- Antena GNSS externa en la barra
- Enganche de trípode con bloqueo de cuerda
- El trípode no magnético
- La batería LiFePo412.8V/7.5Ah con el cargador
- Soporte de consola
- El cable de energía AGM para la batería
- AGM battery power cable
- El cable USB
- El estuche para transportación
- El software SmartManager
- La unidad de interfaz CAN-Ethernet para conectar a PC/router
- El cable RS-232 para la transmisión de datos en tiempo real
- Fuente de alimentación 100-240 VAC
- La batería LiFePo4 adicional
