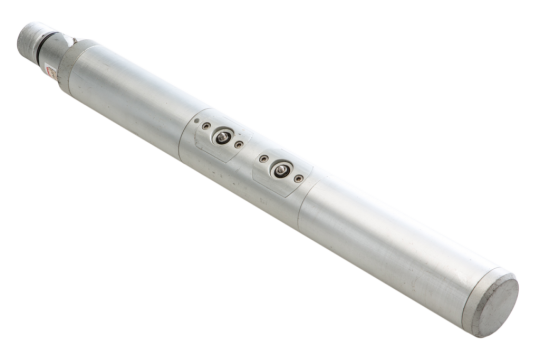

Fuente de las ondas SV GeoSV

La fuente electrodinámica de perforación GeoSVse utiliza para generar ondas de corte polarizadas verticalmente (SV) en pozos secos y llenos de agua de hasta 200 m de profundidad durante pruebas sísmicas paralelas entre perforaciones (cross-hole seismic testing CST) con una distancia entre perforaciones de 3 - 6 m. Para generar ondas P se suele utilizar un sparker de perforación. Ambas fuentes requieren una fuente de energía . La CST multionda paralela permite obtener distribuciones verticales fiables de Vp y Vs en el medio del pozo transversal y calcular la relación de Poisson, así como los módulos de Young y de cizallamiento que proceden a la evaluación de las propiedades físicas y mecánicas.

GeoSV dispone de un sistema de anclaje neumático para fijación en sondeo, que permite generar ondas de corte bipolares SV+ y SV- polarizadas. La ventaja de utilizar una fuente SV es la posibilidad de registrar la señal con la sonda 3C VSP en la componente vertical (Z). Por lo tanto, no es necesario realizar un análisis de polarización para obtener datos de ondas de cizalladura. Source GeoSV cumple completamente con ASTM D4428/D4428M.

• Caracterización de las propiedades físicas y mecánicas del suelo
• Control de la estabilización del suelo
• Estudios de ingeniería para la construcción de instalaciones altamente sensibles
• Control geotécnico

• Fuente GeoSV
• Línea de cable de alta tensión en carrete
• Tubo neumático en carrete
• Caja de interruptores
• Fuente de energía Cable de conexión Jack

• Fuente de energía Jack con control remoto JackPad control
• Sonda de sondeo 3C con sistema de anclaje por muelle (), pneumático () o electromecánico ()
• Estación sísmica de alta frecuencia or
• Chispero de perforación
• Conjunto de hidrófonos de sondeo

Datos CST paralelos obtenidos con el y fuente GeoSV. Distancia del pozo – 4 m.
De izquierda a derecha: combinación de datos SV+ y SV- (componente Z de la sonda 3C VSP); datos de ondas P (WellStreamer y Pulse); distribución vertical de las velocidades de las ondas S y P.
