 - Sismógrafo Sigma 4+ para sondeos y vigilancia

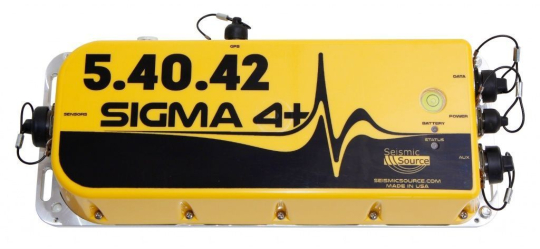

Sismógrafo Sigma 4+ para sondeos y vigilancia
https://cotecno.opendrive.cl/shop/gd-sm-0015-sismografo-sigma-4-para-sondeos-y-vigilancia-591543 https://cotecno.opendrive.cl/web/image/product.template/591543/image_1920?unique=f3735ecSigma 4+ es una versión en miniatura de 4 canales del sismógrafo . Excelentes características metrológicas, capacidad de registro continuo, ADC de alta frecuencia, receptor GNSS integrado o externo, acceso remoto, batería integrada opcional y geófono 3C, trabajo con receptores externos de baja frecuencia, anemómetro enchufable y mucho, mucho más, hacen de este sismógrafo la mejor opción para la más amplia gama de tareas.
El VSP con la sonda  3C  o el hidrófono
El Sigma 4+ es el sismógrafo óptimo para diferentes métodos de VSP, tanto para la estimación de la velocidad de las ondas sísmicas a lo largo de la perforación como para el trazado dinámico de la sección. Cuatro canales de registro permiten realizar observaciones con una sonda 3C o un streamer hidrófono de 3 canales y un receptor geófono de referencia, lo que ofrece la posibilidad de evaluar la precisión y corregir el error de sincronización fuente-sismógrafo.
Parallel CST de acuerdo con ASTM D4428 / D4428M
El método permite reconstruir in situ el perfil de velocidad de las ondas P y las ondas S de las rocas con dirección horizontal de propagación de las ondas a lo largo de la capa, es decir, sin tener en cuenta la anisotropía de velocidad relacionada con la estratificación fina (macroanisotropía) o las formaciones geológicas compuestas por pequeños elementos de dos sustancias diferentes (microanisotropía). Las observaciones se realizan en dos perforaciones paralelas con una distancia de 3 a 6 m entre ellas.  La generación de ondas de presión (P) y de cizalladura (S) se lleva a cabo mediante un sparker de perforación   y fuentes electrodinámicas and . La sonda  3C probe y el conjunto de hidrófonos  . Encontrará una descripción de la tecnología CST en ASTM D4428 / D4428M o en nuestras .
Pruebas de longitud de los pilotes, inspección de la calidad de la placa base y del revestimiento del túnel
Con su ADC de alta frecuencia, el Sigma 4+ es perfecto para casi cualquier tarea geotécnica. Para las pruebas de longitud de pilotes (pruebas de integridad de pilotes) y la inspección de las zapatas (método de impacto), se conectan al sismógrafo sensores especiales de alta frecuencia GTSensor.  En las losas de cimentación, es más conveniente utilizar sensores sísmicos remolcados   de 4 canales como receptor. Los datos pueden procesarse con el software  software.
Vigilancia de microseísmos, terremotos, explosiones, fracturación hidráulica y cualquier otro suceso
El sismógrafo permite el registro continuo de datos a largo plazo en dispositivos de almacenamiento de datos integrados y externos con capacidad de intercambio en caliente sin que se pierdan datos.. La sincronización se realiza mediante un receptor GNSS integrado o externo, un enlace de sincronización por cable o inalámbrico entre sismógrafos o mediante el reloj interno de alta estabilidad del sismógrafo.  El Sigma 4+ puede equiparse opcionalmente con un receptor sísmico incorporado o externo de 2 Hz 3C, una batería interna y un geófono externo separable de baja frecuencia. La caja del sismógrafo está equipada con un nivel de burbuja y tiene la posibilidad de atornillar clavijas directamente en su base. El Sigma 4+ es una solución perfecta para realizar cualquier tipo de monitorización sísmica, gracias a su software dedicado, múltiples opciones de conexión en red, configuración remota y descarga de datos, registro continuo o de inicio automático basado en una señal de disparo o en eventos LTA (Promedio a Largo Plazo)/STA (Promedio a Corto Plazo) con capacidad de notificación por correo electrónico.
MASW pasivo y el método Nakamura
La tarea de registrar ondas superficiales procedentes de fuentes estocásticas o industriales, así como de registrar microseísmos para el posterior cálculo de las relaciones espectrales H/V, la realiza con éxito el sismógrafo Sigma 4+ con un sensor 3C integrado o externo de frecuencia media (2 Hz), geófonos externos conectados (a partir de 4,5 Hz) y sismómetros de baja frecuencia, acelerómetros o transductores de torsión.
Estudio sísmico en minas o edificios urbanos densos
No siempre es posible realizar la sincronización entre la fuente y el sismógrafo.  Puede resultar extremadamente problemático o imposible desplegar una línea de sincronización por cable entre las minas o desde el túnel hasta la superficie mientras se realizan las pruebas, y utilizar un canal de radio en estos casos es sencillamente inviable. Los estudios sísmicos en la ciudad suelen imponer restricciones similares.  y Sigma 4+ pueden mantener registros a largo plazo en el almacenamiento integrado y externo con referencia temporal a partir de la señal GNSS y un reloj autónomo de alta estabilidad.  Un sismógrafo puede conectarse a la matriz receptora y el otro a la fuente para la formación del registro de tiro - esto permite realizar la sincronización en el post-procesamiento, es decir, cortar sismogramas estándar de la matriz de datos.
Sísmica marina de alta resolución
Los rápidos y fiables sismógrafos de alta frecuencia Sigma 4+ y  DAQlink4 son excelentes para la adquisición sísmica marina de alta resolución 2D o 3D con el streamer remolcado  con un exclusivo conjunto de hidrófonos ajustables o el avanzado  . Una descripción más completa de las capacidades de los sismógrafos, las fuentes de agua remolcadas y otros equipos necesarios puede encontrarse en una . También ofrecemos servicios de procesamiento de datos marinos de alta resolución.
- Posibilidad de combinar sismógrafos en una única red mediante par trenzado (longitud de hasta 3 km), Ethernet, Wi-Fi o módems GSM
 - Cualquier duración de grabación hasta grabación continua
 - Amplio ancho de banda de la señal grabada: de 0 a 20.000 Hz
 - CaCapacidad de control remoto, configuración, grabación y descarga de datos a través de Wi-Fi, Gigabit Ethernet o conexión celular. Servidor FTP integrado
 - Prueba del geófono: frecuencia, impedancia, atenuación y otras características
 - Sincronización por radio VHF / UHF o por cable de par trenzado (hasta 3 km) para uso en minas
 - Registro continuo con sincronización horaria GNSS
 - Batería integrada de 99,9 Wh
 - Múltiples opciones de activación: activación del sensor de origen, evento LTA (Promedio a Largo Plazo) y STA (Promedio a Corto Plazo), pulso TTL y más. Hasta es posible la notificación por correo electrónico si se detecta un evento LTA o STA esperado.

- Registra datos de cualquier tipo de fuente. Compatible con controladores Force 3
 - Memoria integrada de 16 GB para la grabación independiente de datos y conexión de unidad flash para la copia de seguridad y transferencia de datos
 - Herramientas integradas para la prueba de sismógrafos (factor de distorsión, interferencia mutua entre los canales, rechazo en modo común, nivel de ruido inherente) y geófonos (impedancia, frecuencia, atenuación, sensibilidad)
 - Los datos pueden guardarse en los formatos SEG-2, SEG-D, SEG-Y, ASCII o MiniSEED

- sismógrafo Sigma 4+
 - Conjunto de cables
 - Software

- 2 Hz 3C Receptor de baja frecuencia integrado o externo
 - Sismómetros de baja frecuencia, acelerómetros y transductores de torsion
 - Wi-Fi opción
 - Módulo de red de radio en malla
 - GSM módem
 - Sensor de alta frecuencia GTSensor
 - LLandStreamer matriz de 4 canales
 - Kit de ensayo de longitud de pilotes
 - Dispositivo USB externo de almacenamiento de datos
 - Receptor GNSS integrado o externo
 - Batería recargable incorporada (99.9 Wh)
 - Panel solar
 - Anemómetro
 - and Equipos de adquisición sísmica marina y de fondo de pozo

- Monitor de eventos y nube de temblores para prospecciones microsísmicas, control sísmico, registro de terremotos, control de fracturas hidráulicas e inyecciones
 - Vscope y Bgr para recoger datos de distintos tipos de fuentes sísmicas
 - DataCollection para la adquisición de datos con visualización de pistas
 - Visualizador para visualización de datos y conversión a otros formatos
 - Localizador de terremotos para localizar el epicentro
 - Cosecha para apilar

Especificaciones Técnicas
|
 Número de canales en una estación  |
 4 ch.  |
|
 capacidad ADC  |
 24, Σ-Δ bits  |
|
 Rango dinámico  |
 127 dB (@ 500 Hz)  |
|
 Ganancia del preamplificador  |
 ×1 (0 dB), ×4 (12 dB), ×16 (24 dB)  |
|
 Frecuencia de muestreo  |
 125; 250; 500; 1000; 2000; 4000; 8000; 16000; 32000; 64000 Hz  |
|
 Longitud máxima del registro  |
 ilimitado  |
|
 Rango de frecuencias  |

0 ÷ 20 000 Hz  |
|
 Filtro antialiasing  |
 80% de la frecuencia de Nyquist  |
|
 Filtro de paso alto  |
 0.001 ÷ 120 Hz, digital  |
|
 Tipo de filtro  |
 fase lineal  |
|
 Precisión de disparo  |
 ±1 (@ 500 Hz) μs  |
|
 Señal de entrada máxima con ganancia mínima  |
 ±3 V  |
|
 El nivel de ruido inherente al canal de registro  |
 < 0.15 µV (@ 500 Hz)  |
|
 Coeficiente de distorsión no lineal  |
 0.0001 % (@ 500 Hz)  |
|
 Interferencias mutuas entre canales  |
 125 dB  |
| Factor de supresión de modo común | 100 dB (@ 500 Hz) |
|
 Consumo de energía  |
 0.4 W/canal  |
|
 Impedancia de entrada  |
 100 kOhm  |
|
 Sincronización horaria  |
 GNSS receiver or VHF  |
|
 Capacidad de almacenamiento de datos (memoria interna CF de 16 Gb)  |
 720 horas (4 canales @ 500 Hz, 16 Gb)  |
| Capacidad máxima de la memoria USB externa | hasta 2TB |
|
 Unidad USB externa intercambiable en caliente sin pérdida de datos  |
 si  |
|
 Formato de los datos  |
 SEG-2, SEG-D, SEG-Y, ASCII, MiniSEED, SEEDlink  |
|
 LEDs  |
 2 LEDs para visualizar el estado de la batería y el modo de funcionamiento  |
|
 Potencia  |
 10 – 28 V DC  |
|
 Gama de temperaturas  |
 -40 ÷ +80 °C  |
|
 Humedad de funcionamiento  |
 0 ÷ 100 %  |
|
 Dimensiones  |
 360×150×75 mm  |
|
 Peso sin extensiones adicionales  |
 1.5 kg  |
|
 Posibilidad de instalación opcional de dispositivos y sensores  |
 - receptorGNSS - 2 Hz 3C geófono - batería recargable 99.9Wh - ordenador monoplaca con Linux para el tratamiento, la adquisición o la transmisión de datos en tiempo real por canal de radio (opción Linux)
- panel solar  |
|
 Conectividad de dispositivos externos  |

dispositivo de almacenamiento USB externo, punto de acceso de radio, módulo Wi-Fi, módem GSM, receptor GNSS, anemómetro  |
|
 Conectores  |
 - 26 clavijas para geófonos, calibración ADC y sensores integrados - 4 clavijas para receptor GNSS externo - 10 clavijas para conexión Ethernet - 3 clavijas fuente de alimentación externa - 19 pines para unidad USB externa o línea de disparo Opcional: - USB para conexión de almacenamiento en la nube (opción Linux)  |
