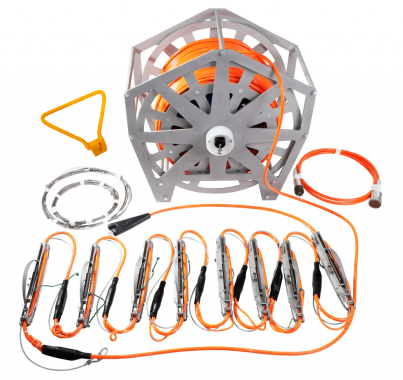

GStreamer - 3C conjunto sismico de fondo de pozo multinivel con con anclaje de muelle

GStreamerestá diseñado para la elaboración de perfiles sísmicos verticales (VSP) y en perforaciones con revestimiento de PVC. El bloqueo de la herramienta se realiza mediante un sistema de resorte con disparo remoto controlado. Puede constar de 4 u 8 geófonos 3C de sondeo en un cable.

El uso de un sistema de muelles permitió suavizar la dependencia de la fuerza de sujeción del diámetro del pozo. La relación es de entre 1:7 - 1:11 en relación con el peso de la herramienta, que se correlaciona con los parámetros de las sondas VSP de «petróleo y gas» y garantiza la máxima calidad de los datos.

GStreamer dispone de dos geófonos para cada componente con una frecuencia natural de 12 Hz. Esta agrupación permitió aumentar la sensibilidad y, al mismo tiempo, mantener las dimensiones mínimas de la herramienta. El registro de datos lo proporciona casi cualquier sismógrafo.

A petición del usuario, GStreamer puede equiparse con un conector para geófono de referencia en superficie para controlar la sincronización fuente-sismógrafo y mejorar la precisión del cálculo de las velocidades de intervalo.

GStreamer con fuentes perforadas de ondas de corte o están diseñadas para ensayos sísmicos crosshole (ASTM D4428 / D4428M) o tomografía sísmica crosshole con registro de ondas P y S en pozos secos y llenos de agua. Puede consultar información sobre estas tecnologías .

GStreamer puede suministrarse en carrete o en cabrestante ligero ambos con anilla deslizante

• Conjunto de perforación 3C multinivel de 4 u 8 herramientas GStreamer
• Juego adicional de muelles
• Cable metálico en carrete para accionar el sistema de anclaje y sujeción

• Carrete para un GStreamer de 12 canales
• Carrete para un GStreamer de 24 canales
• Cabrestante
• Fuente de energía con control remoto JackPad
• Fuentes de presión de perforación P () o ondas SH de corte () y ondas SV ()
• Conjunto de hidrófonos de sondeo
• Sismógrafos de alta frecuencia o
• Borehole inclinometer

También hemos desarrollado sistemas 3C multinivel E con anclaje electromecánico controlado individualmente, así como más sencillo y económico, con anclajes de accionamiento neumático.

Ejemplo de datos VSP (componente Z) adquiridos con GStreamer.

La distancia entre la posición de la fuente (mazo) y la boca del pozo es de 5 m. Espaciado de la posición del receptor del pozo - 1 m, rango de profundidad - de 5 a 124 m.

Ejemplo de datos de campo para VSP en ondas S, obtenidos con el conjunto de geófonos GStreamer

Componente horizontal después de la orientación y sustracción de los tiros derecho e izquierdo. La distancia entre la posición de la fuente (mazo) y la boca del pozo es de 0,6 m. Espaciado de la posición del receptor del pozo - 1 m, rango de profundidad - de 1 a 120 m.

Ejemplo de datos de campo para VSP en ondas SH, obtenidos con el conjunto de geófonos GStreamer.

Componente horizontal después de la orientación y sustracción de los tiros derecho e izquierdo. La distancia entre la posición de la fuente (mazo) y la boca del pozo es de 0,6 m. Espaciado de la posición del receptor del pozo - 1 m, rango de profundidad - de 1 a 120 m.
