Un sistema WTB 4 tiene dos componentes

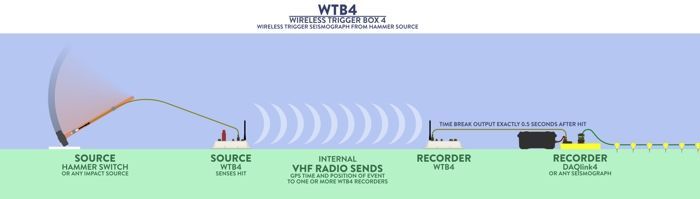

Un WTB 4, conectado a la fuente, detecta el pulso de disparo de la fuente y luego lo transmite al sismógrafo
El segundo WTB 4, conectado al sismógrafo, recibe el mensaje de la fuente yAinicia el sismógrafo.
Cada unidad WTB4 consta de
Módulo de disparo de radio interno (RTM)
Radio VHF interna de 3 vatios
Batería recargable interna de 99 vatios-hora Módulo GPS interno
El WTB 4 añade flexibilidad
El WTB 4 de la fuente puedeBactivar múltiples sismógrafos equipados con WTB 4
El WTB 4 delAgrabador puede recibir mensajes deAactivación de múltiples fuentes equipadas con WTB 4
Se pueden implementar múltiples sistemas de fuente y sismógrafo en configuraciones 2D o 3D.
Teoría de operación
Cada unidad Wireless Trigger Box 4 (WTB 4) debe adquirir un bloqueo GPS válido del GPS interno o de la unidad GPS externa opcional. El WTB 4 de la fuente se conecta a la fuente con un interruptor de martillo u otro dispositivo y detecta el cierre del interruptor (el flanco descendente) de la señal. El WTB 4 de la fuente calcula la hora GPS del evento, luego transmite esa hora y posición GPS del evento a las unidades WTB4 del grabador a través de radio VHF. El WTB4 de la fuente también guarda la hora y posición GPS del evento en el conector de memoria robusto extraíble opcional. El WTB 4 del grabador recibe la hora deAactivación, luego le añade 1/2 segundo. El WTB 4 del grabador envía un pulso exactamente 1/2 segundos después de la hora deAactivación de la fuente para activar el sismógrafo. Todos los sismógrafos requieren un desplazamiento de tiempo de pre-activación de 1/2 segundo para comenzar a grabar. Características opcionales
Memoria externa extraíble:Crealiza copias de seguridad de las interrupciones de tiempo en la fuente
Módulo GPS externo: para montar la unidad GPS fuera de la fuente
Batería interna: 99.9 vatios-hora LION (funciona 24 horas dependiendo del uso)
Antena de radio externa de 1/2 onda: extiende el alcance de la radio a 3 millas (depende del terreno)
Aplicación de navegación: permite la navegación y la visualización del estado del WTB4
