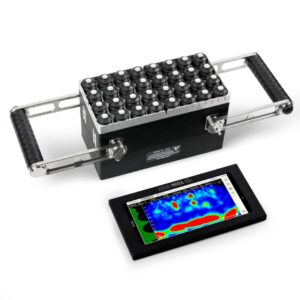

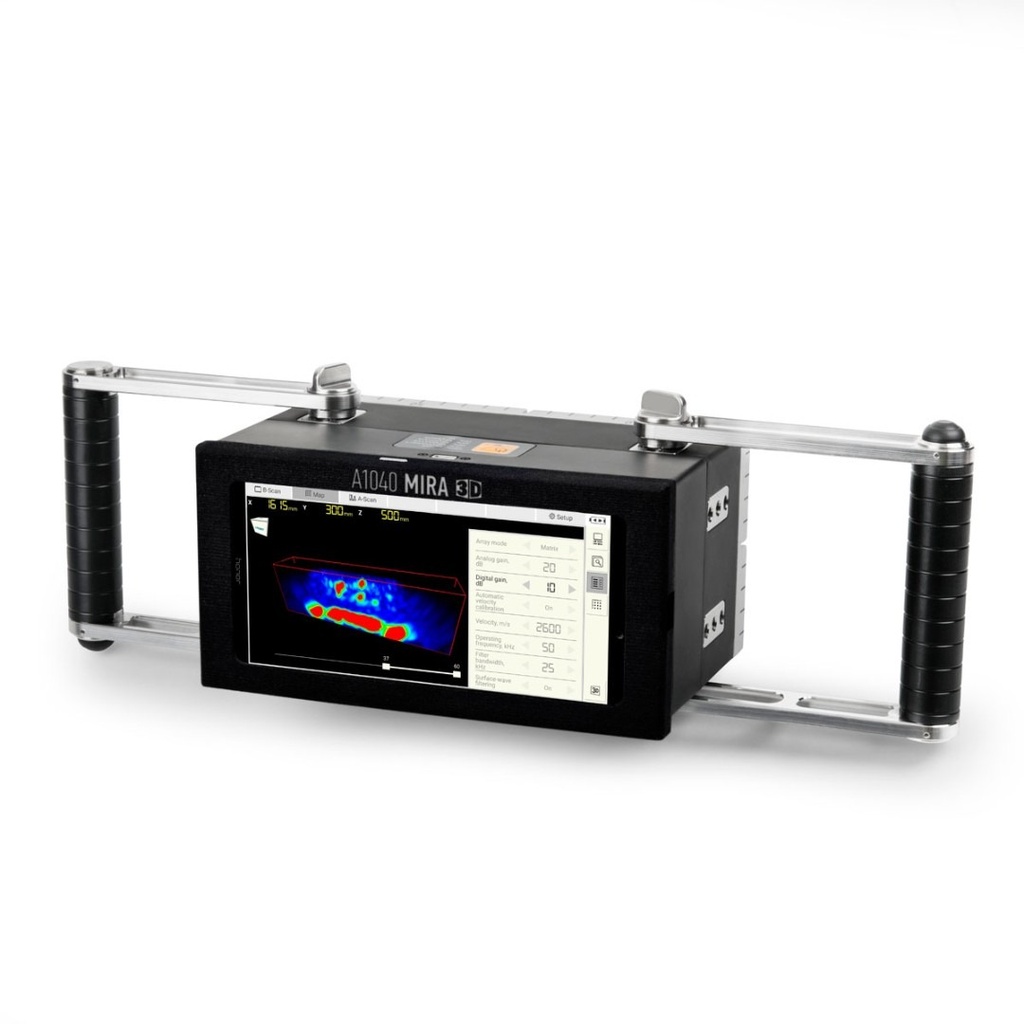

MIRA 3D se basa en el método ultrasónico de captura de tono y utiliza una antena compuesta por una serie de transductores avanzados de contacto activo de punto seco (A-DPC) con una profundidad de penetración mejorada, que emiten ondas de corte en el concreto y las reciben. El conjunto de transductores de 4 por 8 está bajo control inalámbrico mediante un potente teléfono inteligente (unidad de control) y los datos registrados se analizan para crear una imagen 2D o 3D (para el modo lineal clásico o el modo matricial recientemente incorporado, respectivamente) que representa las ubicaciones de las interfaces reflectantes de los objetos dentro de la sección transversal del concreto debajo de la antena. Se pueden “unir” múltiples series de imágenes obtenidas a partir de un escaneo de la superficie del elemento de prueba para crear un modelo 3D completo que se puede visualizar directamente en la pantalla de la unidad de control MIRA 3D o, alternativamente, transferir a una computadora portátil que contiene el software de visualización 3D IntroView con herramientas adicionales para manipular las imágenes 3D para interpretar e informar los resultados de la prueba.

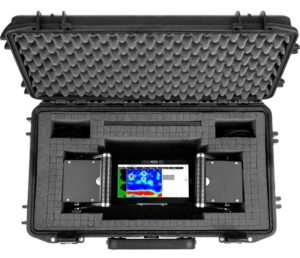

MIRA 3D se puede actualizar más adelante a MIRA 3D PRO solicitando un segundo conjunto de antenas. El dispositivo MIRA 3D PRO ampliado ofrece la mayor cobertura de escaneo y profundidad de penetración.
Alternativamente, MIRA 3D PRO se puede pedir directamente como sistema completo. El instrumento siempre se puede utilizar con una sola antena cuando sea necesario.
Tomógrafo ecográfico de pulso ultrasónico.
