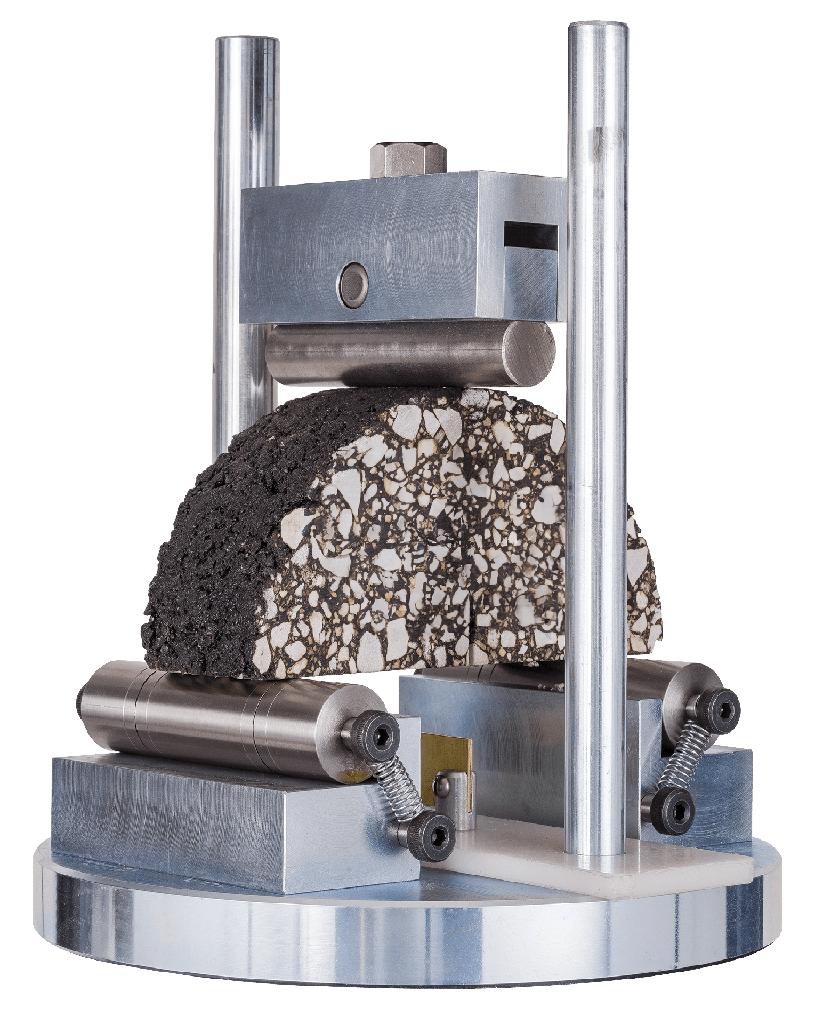

Cabezal de curvado semicircular (SCB)

El accesorio de curvatura semicircular (SCB) H-1351 ha sido diseñado para usarse con los métodos de prueba AASHTO TP124 y ASTM D8044. El cabezal SCB H-1351 se puede configurar de dos maneras. El primero utiliza los segmentos superior e inferior del cabezal rompedor. El segmento inferior está compuesto por una base con dos varillas guía perpendiculares que se extienden verticalmente y un segmento superior montado en el segmento inferior deslizándose sobre las varillas guía verticales. Los orificios en el segmento superior están revestidos con latón para reducir la unión a medida que se mueve hacia arriba y hacia abajo por las varillas guía. En esta configuración, la barra de contacto giratoria superior está montada en el segmento superior del cabezal de rotura. En la segunda configuración, la barra de contacto giratoria superior está separada de la barra superior del cabezal de rotura y se monta directamente en la celda de carga. Si se utiliza este método, se puede lograr una alineación precisa utilizando la guía de alineación incluida. El cabezal doblador semicircular H-1351 se puede utilizar junto con uno de los marcos de carga de Humboldt, como el HM-5030 Master Loader o el HM-5120 Marshall. También se puede utilizar con su marco de carga actual, si el marco cumple con los requisitos de velocidad de la prueba. Humboldt ofrece registradores de datos adicionales con instrumentación para la adquisición de datos de los resultados de las pruebas SCB utilizando el cabezal rompedor SCB cuando se utiliza con su marco de carga actual.
