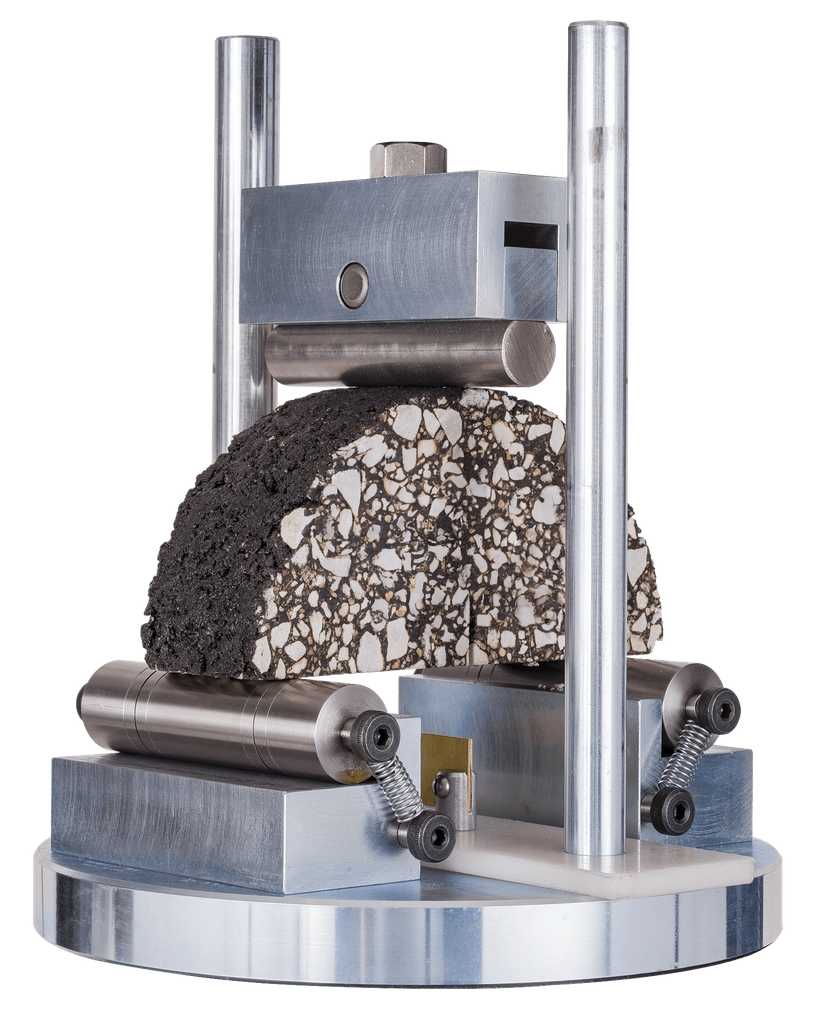

Cabezal de rotura de prueba de curvatura semicircular

El cabezal de flexión semicircular (SCB) cumple con las normas ASTM D8044, AASHTO TP124 y AASHTO T393. El dispositivo de flexión semicircular (SCB) H-1351 ha sido diseñado para su uso con los métodos de ensayo AASHTO TP124 y ASTM D8044. El cabezal SCB H-1351 puede configurarse de dos maneras. La primera utiliza los segmentos superior e inferior del cabezal de flexión. El segmento inferior consta de una base con dos varillas guía perpendiculares que se extienden verticalmente y un segmento superior montado sobre el segmento inferior deslizándose sobre las varillas guía verticales. Los orificios del segmento superior están revestidos de latón para reducir la fricción durante su movimiento ascendente y descendente sobre las varillas guía. En esta configuración, la barra de contacto giratoria superior está montada en el segmento superior del cabezal de flexión. En la segunda configuración, la barra de contacto giratoria superior está separada de la barra superior del cabezal de flexión y se monta directamente en la celda de carga. Si se utiliza este método, se puede lograr una alineación precisa con la guía de alineación incluida. El cabezal de flexión semicircular H-1351 se puede usar con uno de los bastidores de carga de Humboldt, como el HM-5030 Master Loader o el HM-5120 Marshall. También se puede usar con su bastidor de carga actual, siempre que cumpla con los requisitos de velocidad de la prueba. Humboldt ofrece registradores de datos adicionales con instrumentación para la adquisición de datos de los resultados de la prueba SCB con el cabezal de flexión SCB cuando se usa con su bastidor de carga actual. Leer más Leer menos
