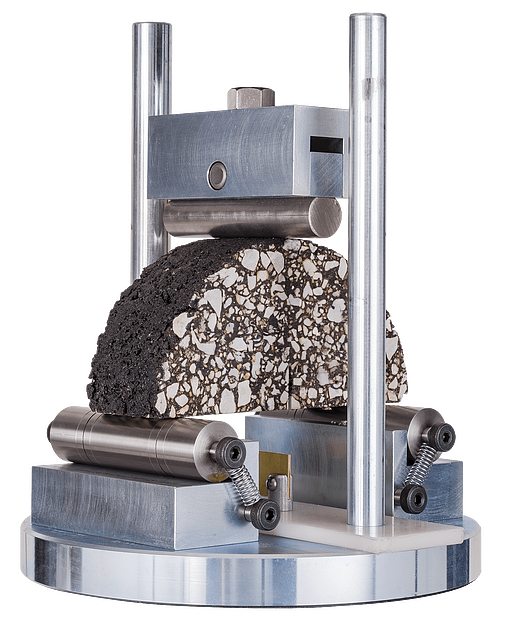

El dispositivo de curva semicircular (SCB) H-1351 ha sido diseñado para su uso con los métodos de prueba AASHTO TP124 y ASTM D8044. El cabezal H-1351 SCB se puede configurar de dos maneras. El primero utiliza los segmentos superiores e inferiores del cabezal de ruptura. El segmento inferior se compone de una base con dos varillas de guía perpendiculares que se extienden verticalmente y un segmento superior montado al segmento inferior deslizándose en las varillas de guía vertical. Los agujeros en el segmento superior están forrados con latón para reducir la unión a medida que se mueve hacia arriba y hacia abajo de las varillas de guía. En esta configuración, la barra de contacto giratoria superior está montada en el cabezal de ruptura superior.
El dispositivo de curva semicircular (SCB) H-1351 ha sido diseñado para su uso con los métodos de prueba AASHTO TP124 y ASTM D8044. El cabezal H-1351 SCB se puede configurar de dos maneras. El primero utiliza los segmentos superiores e inferiores del cabezal de ruptura. El segmento inferior se compone de una base con dos varillas de guía perpendiculares que se extienden verticalmente y un segmento superior montado al segmento inferior deslizándose en las varillas de guía vertical. Los agujeros en el segmento superior están forrados con latón para reducir la unión a medida que se mueve hacia arriba y hacia abajo de las varillas de guía. En esta configuración, la barra de contacto giratoria superior está montada en el cabezal de ruptura superior.
En la segunda configuración, la barra de contacto giratoria superior está separada de la barra de cabeza de ruptura superior y se monta directamente con la celda de carga. Si usa este método, se puede lograr una alineación precisa utilizando la guía de alineación, que se incluye.
El cabezal de flexión semicircular H-1351 se puede usar junto con una de las estructuras de carga Humboldts, como el cargador maestro HM-5030 o el HM-5120 Marshall Estructuras. También se puede usar con su carga actual Estructura, si el Estructura cumple con los requisitos de velocidad de las pruebas. Humboldt ofrece registradores de datos adicionales con instrumentación para la adquisición de datos de los resultados de la prueba SCB utilizando el cabezal de ruptura SCB cuando se usa con su actual Loadestructura.
Referencia Humboldt: Ver ficha del fabricante
