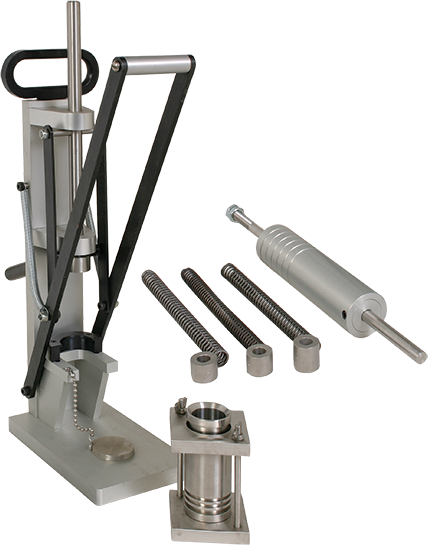

Utilizado para pruebas de densidad de humedad con muestras pequeñas, su acción de compactación duplica la acción de amasado de un rodillo con patas de oveja. El molde tiene 1,2625" (33 mm) de diámetro interior por 2,816" (71 mm) de alto. La unidad está diseñada para que el extractor de collares y el eyector de muestras se consoliden en una sola pieza. El juego incluye eyector de muestras, removedor de collar con placa espaciadora, soporte de molde, 1/454 pies
3
(129m
3
) molde de volumen y collar, compactador con resorte de 20 lb (9,07 kg), 37,5 lb (17 kg) y 40 lb (18,2 kg) e instrucciones de funcionamiento. El molde se mecaniza a partir de tubos sin costura. Peso unitario en libras por pie
3
metro
3
y el peso neto de una muestra compactada en gramos son, en sentido figurado, iguales.
H-4165 incluye estos componentes individuales
Montaje de molde: H-4165.15
Conjunto de manipulación: H-4165.16
Primavera, 20 libras:
H-4165.20
Resorte, 37,5 libras:
H-4165.375
Resorte, 40 libras:
H-4165.40
