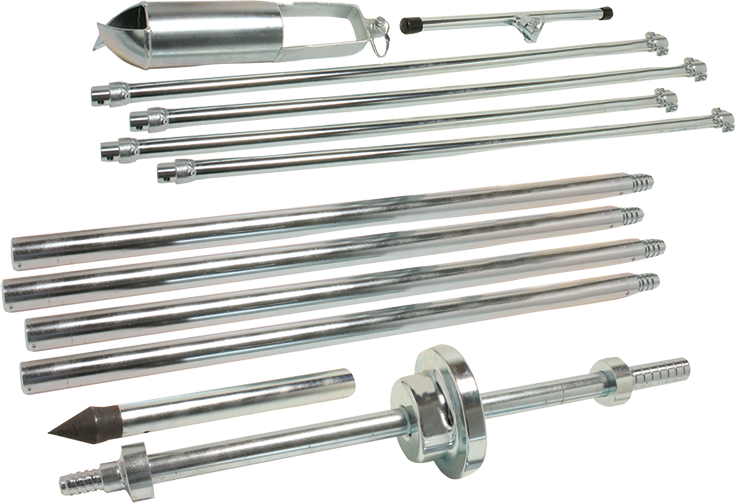

Penetrómetro de Cono Dinámico para Ensayos In Situ Superficiales. El penetrómetro de cono dinámico (PCD), desarrollado originalmente por George Sowers, utiliza una masa de acero de 6,8 kg que cae desde 50,8 cm (20") para impactar un yunque y penetrar un cono de 3,8 cm (1,5") de diámetro y 45° (ángulo de vértice) colocado en el fondo de un orificio perforado manualmente. El PCD se puede utilizar eficazmente en perforaciones realizadas con barrena en casi todo tipo de suelos hasta profundidades de 4,6 a 6,1 m (15 a 20 pies). Los componentes están galvanizados y los conos reciben tratamiento térmico. El cono se puede sustituir por un conjunto de tubo de accionamiento (H-4202.7A) para la toma de muestras tubulares de 7,6 x 25,4 cm (3" x 10") en perforaciones realizadas manualmente. Este penetrómetro se utiliza para determinar la relación de resistencia a la penetración con la resistencia a la penetración estándar de suelos vírgenes. Al igual que con todas las herramientas de campo utilizadas en las evaluaciones de cimentaciones, este método nunca debe usarse como único medio para determinar las condiciones de la cimentación. Debe usarse junto con datos de campo y laboratorio previamente establecidos, como la prueba de penetración estándar con cuchara partida, densidad, resistencia al corte o datos de consolidación. El conjunto H-4202 incluye: (1) Conjunto de martillo estándar (H-4202.1), (1) punta de penetrómetro de cono de 45° tratada térmicamente con varilla adaptadora de 30 cm (H-4202.3), (4) extensiones de varilla de perforación E de 76 cm (H-4202.225), (1) cabezal de barrena (H-4202.6), (1) mango en T para barrena (H-4202.4), (4) extensiones de barrena de 91 cm (H-4202.5). El juego de prueba DCP 4202 también está disponible con un martillo de accionamiento con camisa H-4202.1A para una operación más fácil y segura. Solicite el H-4202AS. Leer más Leer menos
