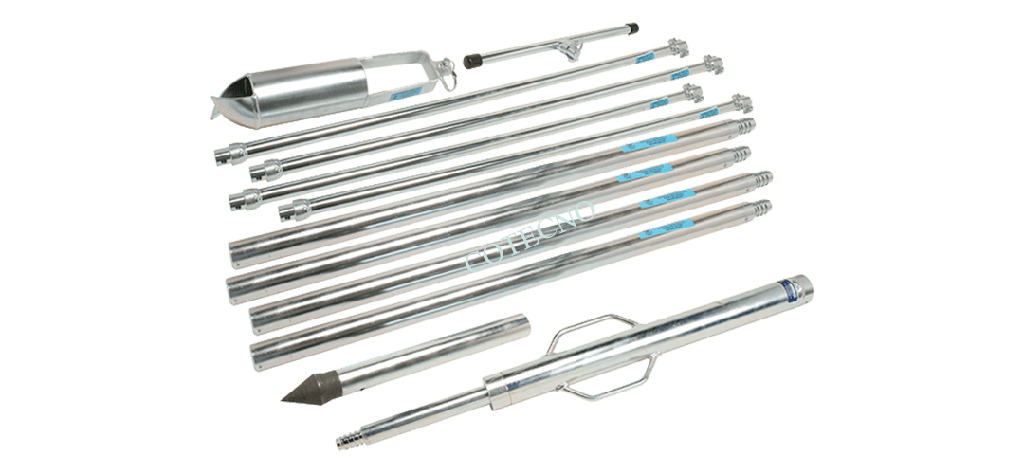

Equipo de ensayo de penetración de cono dinámico con martillo de accionamiento con manguito

Equipo de ensayo de penetrómetro de cono dinámico con martillo de impacto con manguito. El penetrómetro de cono dinámico (PCD), desarrollado originalmente por George Sowers, utiliza una masa de acero de 6,8 kg que cae desde 50,8 cm para golpear un yunque y penetrar un cono de 3,8 cm de diámetro y 45° de ángulo de vértice, previamente colocado en el fondo de un orificio perforado manualmente. El PCD se puede utilizar eficazmente en perforaciones realizadas con barrena en casi todo tipo de suelos, hasta profundidades de 4,6 a 6,1 m. Los componentes están galvanizados y los conos reciben tratamiento térmico. El cono se puede sustituir por un conjunto de tubo de impacto (H-4202.7A) para la toma de muestras tubulares de 7,6 x 25,4 cm en perforaciones manuales. Este penetrómetro se utiliza para determinar la relación de resistencia a la penetración con la resistencia a la penetración estándar de suelos vírgenes. Al igual que con todas las herramientas de campo utilizadas en las evaluaciones de cimentaciones, este método nunca debe utilizarse como único medio para determinar las condiciones de la cimentación. Debe utilizarse junto con datos de campo y laboratorio previamente establecidos, como el ensayo de penetración estándar con cuchara partida, la densidad, la resistencia al corte o los datos de consolidación. El juego H-4202AS incluye: (1) Conjunto de martillo de accionamiento con camisa (H-4202.1A), (1) punta de penetrómetro de cono de 45° tratada térmicamente con varilla adaptadora de 30 cm (H-4202.3), (4) extensiones de varilla de perforación E de 76 cm (H-4202.225), (1) cabezal de barrena (H-4202.6), (1) mango en T para barrena (H-4202.4), (4) extensiones de barrena de 91 cm (H-4202.5). El juego de prueba DCP 4202 también está disponible con un martillo de accionamiento con camisa H-4202.1A para una operación más fácil y segura.

• H-4202A-Dynamic-Cone
