El penetrómetro de cono dinámico (DCP), desarrollado originalmente por George Sowers, utiliza una masa de acero de 15 libras que cae 20" para golpear un yunque y penetrar un cono de 45° (ángulo de vértice) de 1,5" de diámetro que se ha asentado en el fondo de un agujero perforado a mano. El DCP se puede utilizar eficazmente en agujeros barrenados en casi todos los tipos de suelos hasta profundidades de 15 a 20 pies (4,6 a 6,1 m). Los componentes están galvanizados y los conos tratados térmicamente. El cono se puede reemplazar con un conjunto de tubo impulsor (H-4202.7A) para recolectar muestras de tubos de 3" x 10" (7,6 x 25,4 cm) de orificios perforados a mano.
Este penetrómetro se utiliza para determinar la relación de resistencia a la penetración con la resistencia a la penetración estándar de suelos vírgenes. Como ocurre con todas las herramientas de campo utilizadas en las evaluaciones de cimientos, este método nunca debe usarse como el único medio para determinar las condiciones de los cimientos. Debe usarse junto con datos de campo y laboratorio previamente establecidos, como la prueba de penetración estándar de cuchara dividida, densidad, resistencia al corte o datos de consolidación.

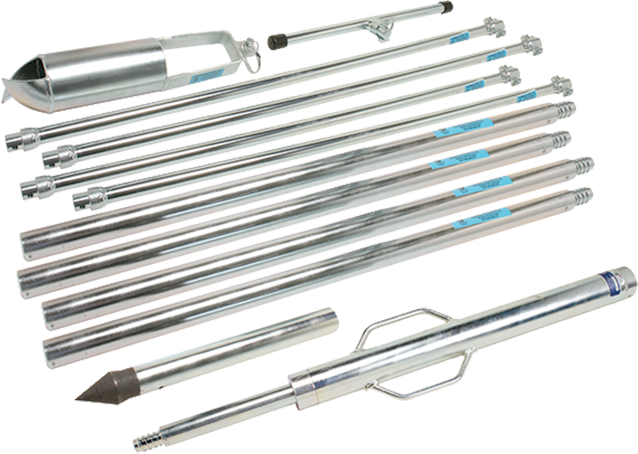

El conjunto H-4202AS incluye; (1) Conjunto de martillo impulsor con funda (H-4202.1A), (1) punta de penetrómetro cónico de 45° tratado térmicamente con una varilla adaptadora de 1 pie (H-4202.3), (4) extensiones de varilla de perforación E de 2.5 pies (H-4202.225), (1) cabezal de barrena (H-4202.6), (1) mango en T de barrena (H-4202.4), (4) extensiones de barrena de 36"
(H-4202.5).
El equipo de prueba 4202 DCP también está disponible con un martillo con manguito H-4202.1A para una operación más fácil y segura.
