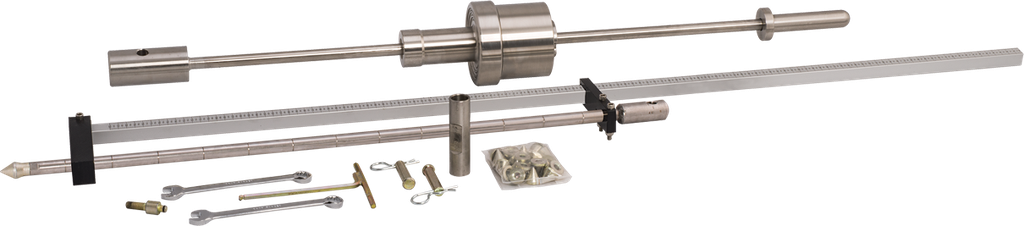

Penetrometro de Cono Dinamico, Doble Masa, Conexion Rapida

Penetrómetro de Cono Dinámico de Doble Masa con Conexión Rápida. Desarrollado por el Cuerpo de Ingenieros del Ejército, el Penetrómetro de Cono Dinámico (PCD) ofrece un método de ensayo económico y eficiente para determinar rápidamente los valores CBR in situ de bases, subbases y subrasantes de pavimentos. Los PCD se utilizan principalmente para determinar la resistencia al corte del suelo in situ en la construcción de carreteras, con valores CBR desde menos de 0,5% hasta 100% y valores de capacidad portante desde 430 hasta 10.800 psf. Se pueden utilizar fácilmente a profundidades de 76 cm a 1,8 m con varillas de accionamiento y extensiones opcionales. Todos los PCD de Humboldt cumplen con las especificaciones ASTM D6951 e incluyen una tabla para calcular los valores CBR, así como una plantilla de hoja de cálculo de Excel que genera automáticamente los gráficos con los resultados del ensayo. Los PCD de Humboldt son reconocidos por su alta calidad de fabricación y fiabilidad, y están disponibles con conexiones roscadas o con un diseño de conexión rápida. Ambos equipos Humboldt DCP incorporan nuestro exclusivo martillo de fácil agarre, con una superficie antideslizante mecanizada en la parte posterior de la brida, que facilita un levantamiento seguro y sin deslizamientos durante la realización de la prueba. Los Humboldt DCP constan de un martillo de impacto y un eje de extensión de acero con una punta cónica endurecida de 60° en un extremo. La punta cónica se introduce en el pavimento o la subrasante mediante un martillo deslizante de doble masa. El diámetro de la base del cono es de 20 milímetros, 8 milímetros mayor que el del eje de extensión. Los Humboldt DCP también pueden convertirse rápidamente en una unidad de masa simple para su uso en suelos más débiles con bajos valores CBR o para evaluaciones de cimentaciones, retirando la camisa exterior del martillo de doble masa. El juego H-4219QC incluye: Martillo DCP de doble masa, conexión rápida — H-4219QC.1 Varilla de accionamiento, conexión rápida, 37,75" — H-4219QC.2 Pasadores de conexión rápida — H-4219QC.18 Adaptador de cono desechable (rosca 3/8-16) — H-4219.5 Cono de punta dura (rosca 3/8-16) — H-4219.4 Conos desechables (25) — H-4219.25 Báscula, 48" — H-4219.2 Juego de guía de báscula para un solo usuario — H-4219.17 Juego de llaves (roscadas) — H-4219QC.7 Calibrador pasa/no pasa — H-4219.3 Maletín Pelican — H-4219.16 Manual del usuario Leer más Leer menos

• /manuals/H-4219T-H-4219QC-Manual-0717.pdf
• /manuals/DM-DCP-DataForm-0717.pdf
