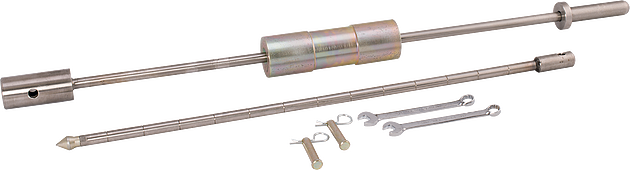

El DCP de cimentación de masa única (10,1 libras) H-4220F se utiliza para estimar la resistencia al corte de suelos débiles con un CBR inferior a 20 y psf inferior a 4000. Se puede utilizar para evaluar la resistencia in situ de suelos no perturbados y/o materiales compactados. También se puede utilizar para estimar el CBR (relación de carga de California), la resistencia al corte y el espesor del material. El H-4220F es ideal para aplicaciones de construcción horizontal, como cimientos poco profundos, zapatas y arcenes de pavimento. Normalmente se utiliza para evaluar las propiedades del material hasta una profundidad de 36 pulgadas (914 mm) debajo de la superficie. Además, con el uso de extensiones de 24", esta profundidad se puede aumentar a 6 pies (2 m). El H-4220F viene con una varilla impulsora de 37,75" que está marcada en incrementos de 2"; un martillo deslizante de masa única, 10,1 lb (4,5 kg) y una punta endurecida reutilizable. La varilla impulsora y el martillo están conectados con un pasador de conexión rápida. La caída del martillo es de 22,6" (575 mm). con una tolerancia de 0,039 pulg. (1,0 mm). La punta endurecida tiene un ángulo de 60° con una tolerancia de 1°. El diámetro de la base de la punta es de 0,790" (20 mm) con una tolerancia de 0,010" (0,25 mm).
