El cabezal de escaneo de pavimento Humboldts proporciona un sistema de escaneo integral, que puede usarse para proporcionar tres métodos integrados diferentes para evaluar la compactación de superficies de asfalto sin el uso de fuentes nucleares. En el corazón de este sistema se encuentra el cabezal de escaneo, que se utiliza en las tres configuraciones. Este cabezal de escaneo utiliza la tecnología de radar de vanguardia que mide la constante de dialéctrica del material y utiliza estas lecturas para igualar las lecturas de compactación y densidad sin el uso de bosques nucleares.

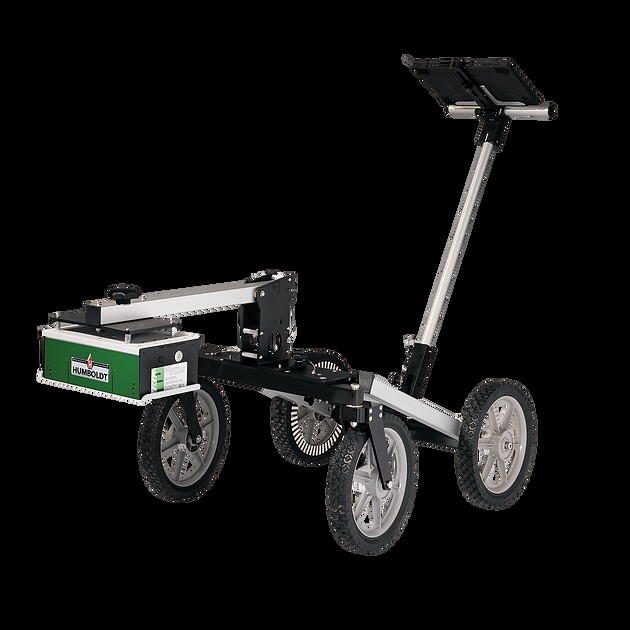

HA-6000B.3F Pavement Scanner
La configuración base del sistema de cabezal de escaneo, el escáner de pavimento, incluye el cabezal de escaneo, junto con un carrito fácil de empujar, un odómetro inalámbrico integrado y un estuche de envío resistente, que incluye un cargador de batería integrado que puede cargar todos los componentes del sistema simultáneamente. También se necesita un kit de tableta, HA-6200, y se compra por separado, incluye hardware de montaje y software preinstalado. El escáner de pavimento se puede utilizar para crear mapas de lecturas constantes de dialectric, temperatura de la superficie y rugosidad de la superficie. En esta configuración, el sistema generalmente se utilizaría para determinar y documentar la conformidad de la competencia.
Los escáneres escanean el sensor de cabeza escanea continuamente la superficie para producir mapas de compactación o densidad. Estos mapas ayudan a acceder a la uniformidad de la superficie de asfalto, permitiendo mejores Q/A y Q/C, y finalmente reducen los costos. Además, un sensor de temperatura integrado genera mapas de temperatura del pavimento. Las diferencias de temperatura indican ubicaciones en las que la mezcla de asfalto no es uniforme en términos de temperatura o mezcla (es decir, muy poca aglutinante, diferente agresiva, etc.). Las zonas frías y las zonas compactadas incorrectamente conducen a una falla prematura de Themat.
El escáner de pavimento HA-6000B.3F mide constante dieléctrica (por uniformidad), temperatura y rugosidad de la superficie. Se necesita una calibración de mezcla de asfalto para convertir los valores dieléctricos medidos en valores de compactación/densidad. Se puede determinar una calibración de mezcla de grado de campo utilizando algunas lecturas de medidor de densidad nuclear para que se pueda determinar la compactación/densidad en el tiempo de la encuesta.
Perfecto para contratistas
Durante la construcción, la mayoría de los contratistas generalmente usan indicadores nucleares (o servicios de alquiler) para ayudarlos a lograr la calidad y la uniformidad que desean. Las agencias estatales y federales generalmente usan pruebas aleatorias (lecturas de medidor nuclear o núcleos) para su aceptación. Los contratistas pueden usar el escáner de pavimento de asfalto para monitorear la consistencia antes de cualquier prueba de agencia, asegurando que el pavimento cumpla con las especificaciones requeridas. El costo económico del escáner de pavimento también se presta para usar bycontractores.
Alternativamente, las calibraciones de mezcla se pueden determinar utilizando unos pocos núcleos extraídos. Con la adición del kit de calibración HA-6000.32, las calibraciones de mezcla de asfalto de grado de laboratorio se pueden determinar usando discos compactadores giratorios. El kit de calibración también proporciona un estándar de referencia que se puede utilizar para demostrar que las lecturas tomadas por el área del escáner del pavimento tienen capacidad.
Kit de calibración HA-6000.32
La segunda configuración del sistema de cabezal de escaneo sería la adición del kit de calibración HA-6000.32. Este kit de calibración junto con el escáner de pavimento agrega la capacidad de proporcionar lecturas directas de densidad y compactación a la unidad. Esto se logra mediante el uso del cabezal de escaneo y el kit de calibración para calibrar la unidad a un estándar de calibración conocido usando discos de prueba de mezclas de asfalto conocidas, así como la placa de referencia incluida y el disco de referencia Dialectric para la verificación. El kit de calibración incluye un cono de acoplamiento para mediciones de superficie, una placa de referencia y un disco de referencia de dialéctrico. La adición del kit de calibración al escáner de pavimento proporciona al usuario el sistema completo, el escáner de pavimento y el medidor de pavimento con lecturas calibradas de densidad y competencia.
HA-6001.3F Pavement Gauge
La tercera configuración del sistema de cabezal de escaneo, HA-60001.3F, sería la combinación del cabezal de escaneo y el kit de calibración para su uso como medidor de pavimento, lo que proporcionaría la capacidad de realizar medidas puntuales de superficies de asfalto como un medidor nuclear. Esta configuración incluiría la capacidad de calibrar la unidad a un estándar de calibración conocido usando discos de prueba de mezclas de asfalto conocidas, así como la placa de referencia incluida y el disco de referencia Dialectric para la verificación. Esta configuración es para personas que solo están interesadas en una alternativa nuclear a un medidor nuclear para proporcionar densidad directa y lectura de compactación.
Data Visualization
El escáner de pavimento Humboldt produce mapas bidimensionales del área de trabajo en lugar de un puñado de mediciones en ubicaciones específicas. Estos mapas de lecturas constantes de Dialectric, temperatura de la superficie y rugosidad de la superficie proporcionan mucha más información que las mediciones puntuales de los medidores de densidad tradicionales. El escáner tiene un GPS integrado para que los datos de compactación y temperatura se puedan exportar a Google Maps y enviar a cualquier dispositivo inteligente (teléfono celular o tableta) para su visualización. La capacidad de ver información en forma de mapa proporciona una cobertura mucho mejor, una interpretación rápida y fácil. Y con la adición del kit de calibración, el escáner puede proporcionar la función de mapeo con lecturas directas de compactación y densidad.
A Better Alternative
El escáner del pavimento no usa ninguna fuente nuclear y no emite radiación peligrosa. Se eliminan los costos y riesgos asociados con las fuentes nucleares. No más clases de entrenamiento de seguridad nuclear. No más dolores de cabeza de licencia fuente. El escáner de pavimento ha sido diseñado para una alta confiabilidad y para ser fácil de usar. Todo el cableado se ha eliminado para mejorar la facilidad de uso y terminar con los problemas comunes asociados con conectores y cables. Todo el sistema se puede almacenar y transportar al sitio en una sola pantalla de envío resistente.
Kit de tableta HA-6200
Alternativamente, las calibraciones de mezcla se pueden determinar utilizando unos pocos núcleos extraídos. Con la adición del kit de calibración HA-6000.32, las calibraciones de mezcla de asfalto de grado de laboratorio se pueden determinar usando discos compactadores giratorios. El kit de calibración también proporciona un estándar de referencia que se puede utilizar para demostrar que las lecturas tomadas por el área del escáner del pavimento tienen capacidad.
Visite nuestro blog para obtener un
Demostración del pavimento de asfalto
.
