Velocidad del pulso ultrasónico y eco

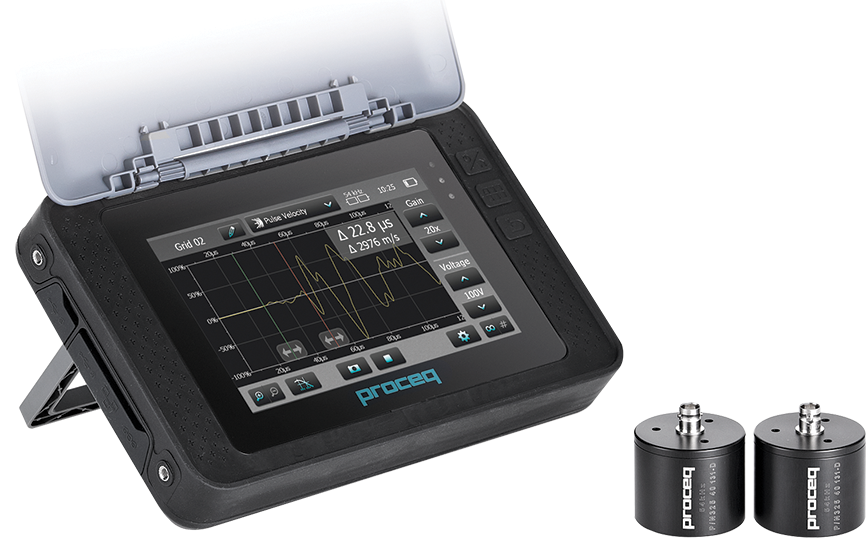

Medidor de velocidad de pulso ultrasónico y eco Pundit

Los Pundit PL-200 y PL-200PE son los primeros instrumentos que utilizan una pantalla táctil de nueva generación con protección de diseño. Están diseñados específicamente para su uso in situ, en entornos exigentes, para una amplia gama de aplicaciones, a la vez que proporcionan modos de medición mejorados. Los Pundit PL-200 y PL-200PE incorporan una pantalla táctil de nueva generación con protección de diseño. Esta pantalla ofrece la mayor resolución y la imagen más nítida de cualquier producto comparable disponible en el mercado. Esto, junto con un potente procesador de doble núcleo, permite el mejor análisis posible de las formas de onda medidas.

El Pundit PL-200 ofrece una amplia gama de modos de medición y funciones superiores para ensayos in situ: evaluación de la uniformidad del hormigón mediante escaneos A estándar y la nueva función de escaneo lineal, estimación de la resistencia a compresión del hormigón o medición de la velocidad superficial y la profundidad de fisuras perpendiculares. El software inteligente permite acceder a la configuración directamente en tiempo real desde la pantalla de medición y ofrece múltiples modos de activación y función de zoom para determinar con precisión el tiempo de transmisión. Existe una amplia gama de transductores disponibles para el Pundit PL-200. El Pundit PL-200PE emplea tecnología de eco de pulso de última generación para extender la aplicación ultrasónica a objetos con acceso restringido a un solo lado. El proceso de medición se ve facilitado por las innovaciones de Proceq, como el seguimiento avanzado del eco y la estimación automática de la velocidad del pulso. El modo de escaneo A permite el análisis directo de la señal sin procesar, mientras que el modo de escaneo B en tiempo real proporciona una vista transversal perpendicular a la superficie de escaneo. Esto permite al usuario determinar el espesor de la losa y localizar deformidades subsuperficiales como huecos, tuberías, delaminaciones y panales. Los botones de control y la retroalimentación óptica directamente en la sonda aumentan la eficiencia de la medición y hacen que el instrumento sea aún más fácil de usar.

Rango: 0,1 – 7930 μs Resolución: 0,1 μs (793 μs) Pantalla: Pantalla a color de 7" (800 x 480 píxeles) Voltaje de pulso UPV: 100 – 450 Vpp Voltaje de pulso UPE: 100 – 400 Vpp Ancho de banda: 20 – 500 kHz Ganancia del receptor: 1x – 10 000x (0 – 80 dB) Memoria: Memoria Flash interna de 8 GB Batería: Polímero de litio, 3,6 V, 14,0 Ah Duración de la batería: > 8 h (modo estándar) Temperatura de funcionamiento: -10 °C – 50 °C (sin carga)> Humedad:

06/01/21: Proceq ya no distribuye el software en DVD. Por favor, indique a sus usuarios que lo descarguen de nuestro sitio web. Puede encontrarlo aquí: https://www.proceq.com/downloads/

Incluye:

Velocidad del pulso ultrasónico y eco

Los Pundit PL-200 y PL-200PE son los primeros instrumentos que incorporan una pantalla táctil de nueva generación con protección de diseño. Están diseñados específicamente para su uso in situ, en entornos exigentes, para una amplia gama de aplicaciones, ofreciendo además modos de medición mejorados. Los Pundit PL-200 y PL-200PE cuentan con una pantalla táctil de nueva generación con protección de diseño. Esta pantalla ofrece la mayor resolución y la imagen más nítida de cualquier producto comparable disponible en el mercado. Esto, junto con un potente procesador de doble núcleo, permite el mejor análisis posible de las formas de onda medidas. Normalmente, se pueden almacenar hasta 100 000 escaneos A en el dispositivo. Además, los productos ultrasónicos avanzados que se están desarrollando actualmente serán directamente compatibles, lo que amplía el rango de aplicaciones y convierte al Pundit Touchscreen en una sólida inversión a futuro. El Pundit PL-200 ofrece una amplia gama de modos de medición y funciones superiores para ensayos in situ: evaluación de la uniformidad del hormigón mediante escaneos A estándar y la nueva función de escaneo lineal, estimación de la resistencia a compresión del hormigón o medición de la velocidad superficial y la profundidad de fisuras perpendiculares. El software inteligente permite acceder a la configuración directamente en tiempo real desde la pantalla de medición y ofrece múltiples modos de disparo y función de zoom para determinar con precisión el tiempo de transmisión. Existe una amplia gama de transductores disponibles para el Pundit PL-200. El Pundit PL-200PE emplea tecnología de eco de pulso de última generación para extender la aplicación ultrasónica a objetos con acceso restringido a un solo lado. El proceso de medición se ve enormemente facilitado por las innovaciones de Proceq, como el seguimiento avanzado del eco y la estimación automática de la velocidad del pulso. El modo de escaneo A permite el análisis directo de la señal sin procesar, mientras que el modo de escaneo B en tiempo real proporciona una vista transversal perpendicular a la superficie escaneada. Esto permite al usuario determinar el espesor de la losa y localizar deformidades subsuperficiales como huecos, conductos, delaminaciones y panales. Los botones de control y la retroalimentación óptica directamente en la sonda aumentan la eficiencia de la medición y hacen que el instrumento sea aún más fácil de usar. Rango: 0,1 – 7930 μs Resolución: 0,1 μs (793 μs) Pantalla: Pantalla a color de 7", 800 x 480 píxeles Tensión de pulso UPV: 100 – 450 Vpp Tensión de pulso UPE: 100 – 400 Vpp Ancho de banda: 20 – 500 kHz Ganancia del receptor: 1x – 10 000x (0 – 80 dB) Memoria: Memoria flash interna de 8 GB Batería: Polímero de litio, 3,6 V, 14,0 Ah Duración de la batería: > 8 h (modo estándar) Temperatura de funcionamiento: -10 °C – 50 °C (sin carga) Humedad: 06/01/21: Proceq ya no distribuye el software en DVD. Indique a su usuario final que lo descargue de nuestro sitio web. Puede encontrarlo aquí: https://www.proceq.com/downloads/ Incluye: 2 transductores de 54 kHz, 2 cables BNC, acoplador, varilla de calibración, cable adaptador BNC, fuente de alimentación, cable USB, DVD con software, documentación, correa de transporte, maletín de transporte
