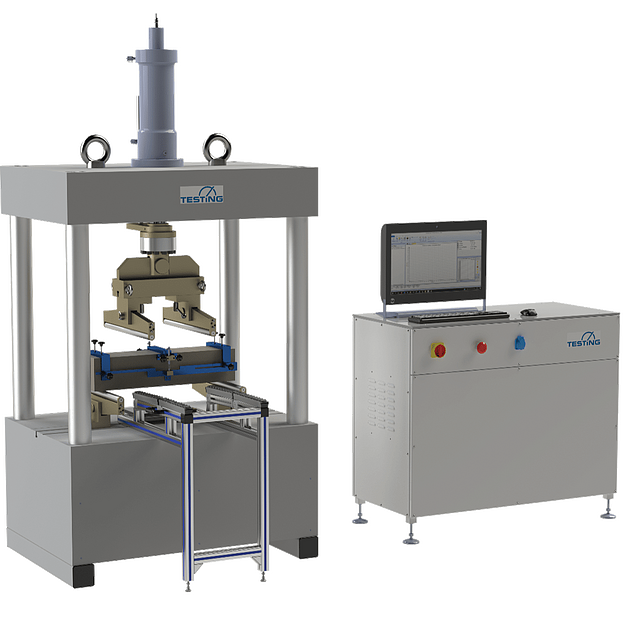

Esta máquina de ensayo de flexión de fibra de 300 kN (67443 lb) está diseñada para determinar las propiedades posteriores a la fisura de fibra de acero y hormigón reforzado con fibra, vigas de hormigón y hormigón proyectado según EN 7500-1 y EN 12390-4 en un rango de medición muy amplio clase 1. Adecuado para procedimientos de prueba de fuerza/desplazamiento de alta precisión y control de deformación Cambio automático entre los modos de control en uno procedimiento de prueba Bastidor de 4 columnas extremadamente sólido y rígido con una deformación máxima del bastidor de 2,8 MN/mm El rodillo de flexión superior se puede ajustar de forma variable de 3 a 4 puntos de flexión Las placas de compresión son adaptables Cilindro de prueba de doble efecto en calidad servodeslizante con medición de desplazamiento integrada En la configuración básica, el bastidor está diseñado para pruebas controladas por fuerza, posición y deformación, donde el valor de la fuerza se determina mediante una celda de carga extensímetro (clase 0,5). Por defecto, en el cilindro se instala un sistema de medición de posición. La enorme estructura de acero es extremadamente rígida y las columnas se tensan sin juego. En el travesaño superior está montado un cilindro de prueba de flexión de doble efecto con una carrera larga del pistón en calidad de corredera servo. Un seguro antigiro evita que el vástago del émbolo se tuerza con el borde de flexión superior. El borde de flexión superior se puede convertir fácilmente de 3 puntos a 4 puntos de flexión. Se pueden adaptar accesorios adicionales como estampador de bordillos, platos de máquina, etc. Se incluyen los bordes de flexión y las vigas para flexión de 3 puntos y flexión de 4 puntos. Sistema hidráulico La potente unidad hidráulica con un tanque de aceite de 40 L incluye todas las válvulas direccionales, de control y de seguridad necesarias según DIN 4413. Genera una presión máxima del sistema de 350 bar y un flujo volumétrico de 1,2 L/min. Un fino filtro de presión de 3 µm filtra el aceite hidráulico y protege los componentes del sistema. La unidad hidráulica está dentro del gabinete de control produciendo niveles de ruido muy bajos (Electrónica de medición y control La máquina utiliza un controlador digital Doli EDCi20. Este se instala en el gabinete de control y puede operarse opcionalmente con un control remoto. La electrónica de control proporciona pruebas automáticas con velocidades de carga dadas para pruebas controladas de fuerza, desplazamiento y deformación con detección de rotura sensible y ajustable. Comunicación con la PC: configuración de toma Ethernet / USB 2.0. Configuración remota y mantenimiento remoto a través de la función TeamViewer (se requiere PC).
