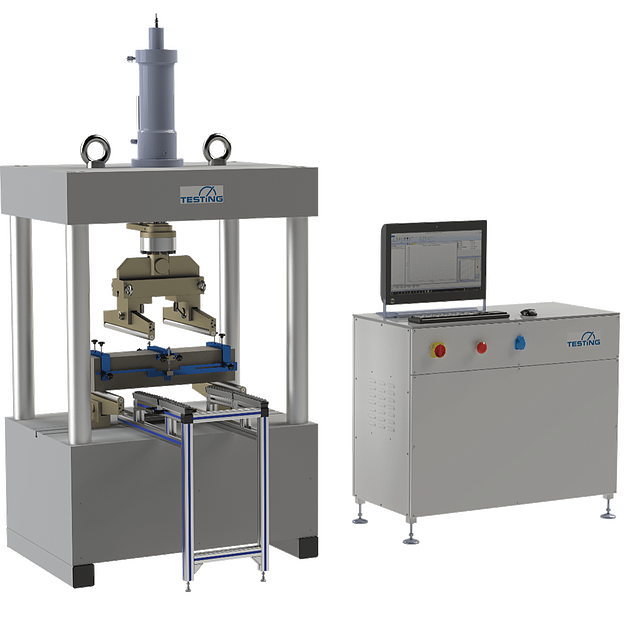

Esta máquina de prueba de flexión de fibra de 300kn (674433) está diseñada para la determinación de las propiedades posteriores a la crack de la fibra de acero y el hormigón reforzado con fibra, vigas de concreto y hormigón disparado de acuerdo con EN 7500-1 y EN 12390-4 en un rango de medición muy amplio Clase1.
Esta máquina de prueba de flexión de fibra de 300kn (674433) está diseñada para la determinación de las propiedades posteriores a la crack de la fibra de acero y el hormigón reforzado con fibra, vigas de concreto y hormigón disparado de acuerdo con EN 7500-1 y EN 12390-4 en un rango de medición muy amplio Clase1.
Adecuado para la fuerza de alta precisión/desplazamiento y los procedimientos de prueba controlados por la deformación
Cambio automático entre los modos de control en una prueba de prueba
Estructura de 4 columnas extremadamente sólida y rígida con una deformación máxima de Estructura de 2.8mn/mm
El rollo de flexión superior es variable ajustable de 3 a 4 puntos
Patios de compresión Aleaptables
Cilindro de prueba de doble acción en calidad de servicio de servolaje con medición de desplazamiento integrado
En la configuración básica, el Estructurawork está diseñado para pruebas controladas por fuerza, posición y cepas, por las cuales el valor de fuerza se determina a través de una celda de carga de calibre de deformación (clase0.5).
Se instala un sistema de medición de posición en el cilindro por defecto.
El acero masivo Estructura es extremadamente rígido, las columnas están tensadas sin ningún juego. Un cilindro de prueba de flexión de doble acción con una carrera de pistón largo en la calidad del servo-deslizamiento está montado en el haz cruzado superior. Un bloqueo contra la rotación evita la torsión de la varilla del pistón con el borde de flexión superior. El borde de flexión superior puede convertirse fácilmente de flexión de 3 puntos a 4 puntos. Se pueden adaptar accesorios adicionales como el sello de la acera, las placas de máquina, etc. Se incluyen los bordes y vigas de flexión para la flexión de 3 puntos y la flexión de 4 puntos.
Hydraulic System
La potente unidad hidráulica con un tanque de aceite de 40L incluye todas las válvulas de seguridad, control y direccionales necesarias de acuerdo con DIN 4413. Genera una presión máxima del sistema de 350 bar y un flujo de volumen de 1.2L / min. Un filtro de presión fino de 3M filtra el aceite hidráulico y protege los componentes del sistema. La unidad hidráulica está dentro del gabinete de control que produce niveles de ruido muy bajos (
Medición y controlelectrónica
La máquina utiliza un controlador Doli EDCI20 digital. Esto se instala en el gabinete de control y opcionalmente se puede operar con un control remoto. La electrónica de control proporciona pruebas automáticas con velocidades de carga dadas para la fuerza, el desplazamiento y las pruebas controladas por cepas con detección de ruptura sensible y ajustable. Comunicación a la PC: configuración Ethernet Socket / USB 2.0. Configuración remota y mantenimiento remoto a través de la función TeamViewer (PCREQUIRADO).
Referencia Humboldt: Ver ficha del fabricante
