Las pruebas de carga de placas estáticas se pueden utilizar en los movimientos de tierra y la ingeniería de cimientos, así como la construcción de carreteras para determinar las líneas de asentamiento de carga y evaluar la deformabilidad y la capacidad de carga del suelo. Cuando se usa el probador de carga estática para evaluar una capa de suelo, la placa de carga circular se carga repetidamente y se alivia mediante un dispositivo de carga, una bomba hidráulica y un cilindro neumático. Esta carga se aplica a la placa en 6 a 8 pasos de carga iguales. El testador mide el asentamiento de la placa que consiste en un portador Estructura con un brazo de detección y un medidor de dial. Como contrapeso, se usa un vehículo pesado.
Las pruebas de carga de placas estáticas se pueden utilizar en los movimientos de tierra y la ingeniería de cimientos, así como la construcción de carreteras para determinar las líneas de asentamiento de carga y evaluar la deformabilidad y la capacidad de carga del suelo. Cuando se usa el probador de carga estática para evaluar una capa de suelo, la placa de carga circular se carga repetidamente y se alivia mediante un dispositivo de carga, una bomba hidráulica y un cilindro neumático. Esta carga se aplica a la placa en 6 a 8 pasos de carga iguales. El testador mide el asentamiento de la placa que consiste en un portador Estructura con un brazo de detección y un medidor de dial. Como contrapeso, se usa un vehículo pesado.
La sangría de la placa de carga en el suelo, generada con cada paso de carga, se indica a través del medidor de dial. El asentamiento de cada paso de carga y la tensión normal media correspondiente debajo de la placa de carga aparecen como valores de prueba. Después del último paso de carga, el alivio y una segunda carga similar a la primera carga tienen lugar. Para la evaluación de la prueba, estos valores se muestran en un diagrama correspondiente a medida que las líneas de liquidación de carga.

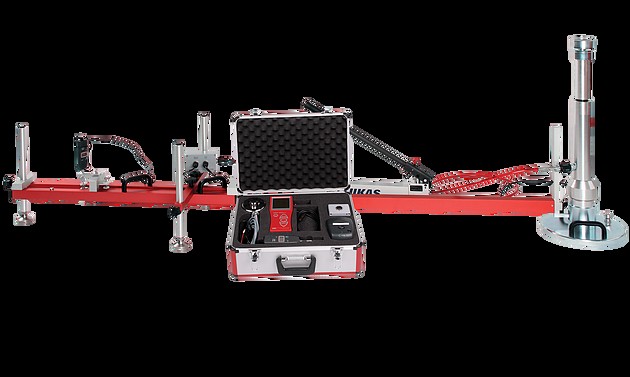

El módulo de deformación EV se determina a partir de la línea de liquidación de carga de la primera carga (EV1) y la segunda carga (EV2). Al comparar la deformación inicial de EV1 y la deformación posterior de EV2 proporciona una indicación de la compactación alcanzada. Los resultados de la prueba y las líneas de liquidación de carga se pueden leer con el probador de carga de placa HD-4139.3F directamente en la pantalla y se pueden imprimir inmediatamente en el sitio a través de una impresora térmica o revisarse más adelante en la oficina en APC.
Instrumento de medición práctico con pantalla iluminada extra grande, que se ve fácilmente en todas las condiciones de luz y una impresora térmica dentro de un aluminiocase
Navegación de menú intuitiva con un desprendimiento claramente organizado
La evaluación, la visualización e impresión inmediatamente en el sitio muestra EV1, EV2, EV1/EV2 y SettlementCurve
PC-Connection, Software para la creación de TestProtocols profesionales
Interfaz USB para una fácil transferencia de datos, GPS para una localización precisa del punto de medición
Modular design
Bomba hidráulica con cilindro de 100 kN y elevación de 150 mm con una manguera de alta presión de una entrada de 2 m
1 conjunto de piezas de extensión del cilindro hidráulico, conexión de tipo plug (una de 40 mm, 90 mm, 120 mm, 160 mm de longitud; dos de 60 mm de entrada)
1 placa de presión con soporte magnético y placa de carga de la junta de bola y bola superior
Placa de carga con asas y bubblelevel ajustable
Para obtener más información sobre las soluciones de prueba de carga de placas de Humboldt,
haga clic aquí
.
Referencia Humboldt: Ver ficha del fabricante
