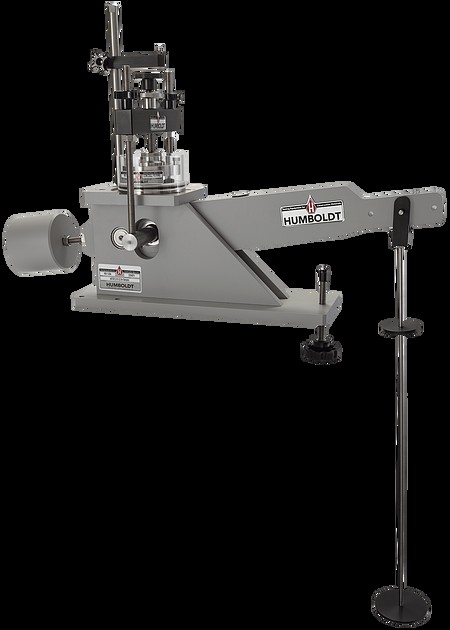

Capaz de sobrevivir incluso en los entornos de laboratorio más duros, el HM-1100A le proporcionará un servicio confiable día tras día. El diseño presenta una estructura resistente fabricada con aluminio con varillas verticales inoxidables de Acero, brazos cruzados horizontales y varillas de soporte del haz. El brazo de carga incorpora relaciones de haz 9: 1, 10: 1 y 11: 1 para una mayor flexibilidad y requisitos de peso de carga. Usando la relación 10: 1 en muestras de 2,5 "(63 mm) de diámetro, el sistema es capaz de producir cargas de hasta 48 TSF (4,597kPa).
Capaz de sobrevivir incluso en los entornos de laboratorio más duros, el HM-1100A le proporcionará un servicio confiable día tras día. El diseño presenta una estructura resistente fabricada con aluminio con varillas verticales inoxidables de Acero, brazos cruzados horizontales y varillas de soporte del haz. El brazo de carga incorpora relaciones de haz 9: 1, 10: 1 y 11: 1 para una mayor flexibilidad y requisitos de peso de carga. Usando la relación 10: 1 en muestras de 2,5 "(63 mm) de diámetro, el sistema es capaz de producir cargas de hasta 48 TSF (4,597kPa).
El HM-1100A se vende sin instrumentación.
Se puede configurar como una unidad estándar con un medidor de dial mecánico o cuando se combina con uno de los registradores de datos Humboldt, el HM-1100A puede equiparse con un indicador digital o con un transductor de tensión (LSCT). Consulte la pestaña de especificaciones de arriba para obtener una lista de elementos necesarios para estas configuraciones. Estos elementos adicionales se enumeran en los accesorios Tababove.
Las relaciones de haz triple minimizan la carga de la carga de la carga
48 TSF (5,148 kPa) máxima de capacidad de carga
Construcción inoxidable de aluminio y acero para resistencia a la corrosión y vida larga
Una amplia gama de células de consolidación disponibles en anillo fijo, anillo flotante, permeabilidad y designación de retroceso
Carga de pesos disponibles en ambos, TSF y Kgversions
Basic unit does not include a gauge, order gaugeseparately
El HM-1100A también se puede combinar con nuestros registradores de datos con indicadores digitales o transductores de deformación (LSCT).
Ordenar células de consolidación, indicadores e instrumentación con seguridad
Configuración de adquisición de datos para
HM-1100A
La adquisición y control de datos para la máquina de consolidación de peso muerto HM-1100A se puede lograr con el uso de uno de los registradores de datos de 4 canales Humboldts. El monitor de pantalla táctil del registrador de datos proporciona control de prueba y monitoreo de pruebas en vivo en una configuración independiente o controlada por computadora.
Con el HM-1100A, las cargas de peso muerto se controlan físicamente agregando pesos a la consolidación Estructura. El registrador de datos proporciona cuatro (4) canales de adquisición de datos integrales e independientes, que se pueden utilizar en configuraciones independientes o accedidas a través de una computadora con red de LAN utilizando el próximo BasicSoftware de Humboldt
Monitoreo de prueba independiente
El controlador de pantalla táctil le proporciona un monitoreo completo y gráfico de las funciones de prueba en una aplicación independiente. La pantalla impermeable de siete pulgadas en los registradores de datos de Humboldt proporciona un monitoreo de las funciones de prueba At a-Glance, en una pantalla gráfica en tiempo real, sin el uso de una computadora, basándose en la dedicación de Humboldts a la factura de datos modular y independiente.
En una aplicación independiente, podrá ejecutar pruebas y mostrar resultados al ver la tabulación, los gráficos X-Y básicos y las lecturas de instrumentos en tiempo real durante la prueba, utilizando la adquisición básica de datos definida por el usuario. Los datos de prueba se almacenan en el dispositivo y se pueden descargar a una unidad USB a través del puerto USB delantero de la máquina o los datos pueden transferirse a una computadora a través del Lanport.
4-channel data acquisition
Hi-res, 7 ", impermeable, la pantalla táctil proporciona control total y de visualización gráfica en tiempo real.
Control de máquina/prueba y adquisición de datos a través de
pantalla táctil
Monitoreo de pruebas de computadora
Además, puede comprar el módulo de consolidación Humboldts HM-5100SW para la configuración específica de la prueba de consolidación y el monitoreo de la función de prueba.
Adquisición de datos a través de una computadora de red
Proporciona la capacidad de utilizar el próximo software HM-5100SW de Humboldt. ConsolidationModule
Gráfico gráfico en tiempo real y visualización numérica de pruebas a través de ComputerDisplay
Tasa de muestreo efectiva de 50 lectores/seg.
Almacenan pruebas ilimitadas con hasta 3000 puntos pertestes.
Referencia Humboldt: Ver ficha del fabricante
