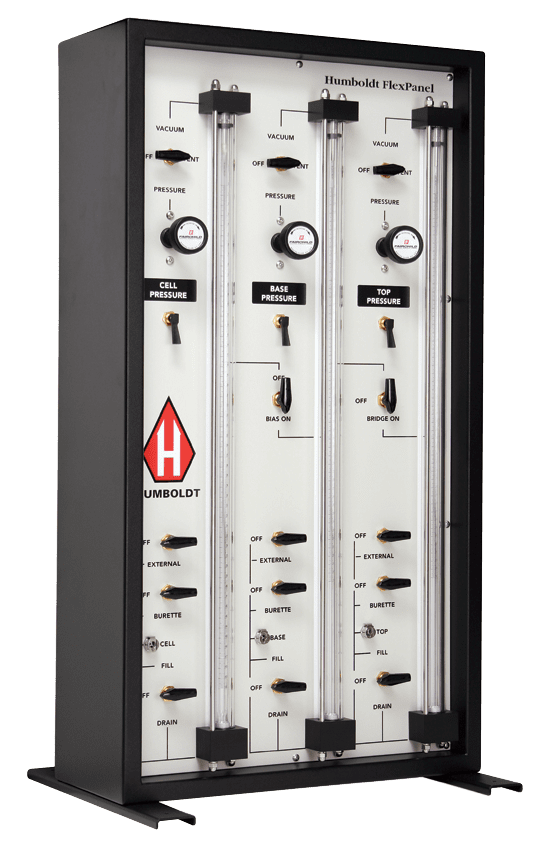

El panel auxiliar HM-4150A proporciona juegos adicionales de buretas para 1 celda, que se pueden usar para ampliar la capacidad de un sistema. Cada conjunto de tres (3) buretas proporciona los controles necesarios para utilizar otra celda. Humboldt recomienda que se pueda utilizar cualquier combinación de hasta cinco (5) juegos de buretas con cada panel de control.
Las pruebas de permeabilidad miden la tasa de descarga de agua en condiciones de flujo laminar a través de una unidad de área de sección transversal de un medio poroso bajo un gradiente hidráulico unitario y condiciones de temperatura estándar (20 °C). En las pruebas de permeabilidad, el suelo se somete a agua bajo una presión conocida y se mide el flujo. El coeficiente de permeabilidad (k), o simplemente permeabilidad, expresa la capacidad del agua para fluir a través de un medio particular. El método de prueba de “altura constante” es aplicable a suelos granulares gruesos como arenas y gravas. El método de prueba de “cabeza que cae” es aplicable a suelos de grano fino. Cualquier método puede usarse para probar suelos arcillosos.
Paneles flexibles Humboldt
Los Humboldt FlexPanels proporcionan un sistema de distribución simple y altamente eficiente para proporcionar aire, agua y agua desaireada para su uso en aplicaciones de pruebas triaxiales y de permeabilidad. La configuración sencilla y directa del FlexPanel, con sus buretas integrales, proporciona un diseño condensado/compacto que ocupa menos espacio en el mostrador que los sistemas de la competencia con vejigas de aire/agua. El diseño de bureta larga y estrecha de los FlexPanels de Humboldt proporciona tiempos de procesamiento de pruebas más rápidos en comparación con sistemas de bureta más grandes y más cortos, al tiempo que proporciona el mismo volumen. Esto se debe a la menor cantidad de formación de meniscos en las buretas más estrechas, lo que permite que el nivel del agua baje más rápido, lo que da como resultado lecturas más rápidas. Además, el uso de buretas más largas/estrechas y una graduación de escala de 0,02 ml también proporciona una escala más fácil de leer y más precisa.
Los FlexPanels también cuentan con un regulador de polarización y un puente. El regulador de polarización mantiene la presión diferencial cuando se aumentan las contrapresiones y el confinamiento. El puente ofrece control simultáneo de las presiones base y superior mediante el uso de un solo regulador. Esta característica minimiza el tiempo del operador y reduce el margen de error al abrir y ajustar los reguladores durante una prueba. El sistema Humboldt FlexPanel se compone de 5 configuraciones de paneles separados, que se pueden agrupar para acomodar configuraciones de 1 a 6 celdas.
Configuración y operación rápidas y sencillas
Los Humboldt FlexPanels hacen que la configuración sea rápida y sencilla con puertos claramente etiquetados y conexiones de conexión rápida. El funcionamiento es igual de sencillo con controles claramente etiquetados, medidores grandes y marcas de bureta fáciles de leer. Todos los Humboldt FlexPanels utilizan válvulas Swagelock sin cambio de volumen y reguladores de precisión de tipo Fairchild de purga constante para un control preciso. Todas las entradas y salidas utilizan conexiones rápidas para garantizar una configuración rápida y precisa de las celdas del permeámetro, así como conexiones de aire, agua y drenaje. Con cada unidad se suministran accesorios, tuberías y conectores. Todos los FlexPanels están diseñados para soportar presiones de aire de hasta 150 psi. Para analizar muestras contaminadas, Humboldt ofrece una unidad de interfaz tóxica opcional, que evita que fluidos y vapores tóxicos entren en el FlexPanel. Ver página opuesta.
Características de los Humboldt FlexPanels:
Los Humboldt FlexPanels están fabricados con aluminio liviano para una vida útil prolongada y sin óxido. Los FlexPanels proporcionan una solución precisa y fácil de operar para controlar el aire comprimido, el agua, el agua desaireada y el vacío sin la necesidad de interfaces de vejiga de aire/agua para producir las presiones necesarias para las pruebas de permeabilidad y triaxiales. Los FlexPanels utilizan un conjunto de tres buretas para controlar las presiones de la celda, la tapa superior y el pedestal de la base. Este sistema de presión extremadamente versátil controla la presión, el agua, el tanque de desaireación y el vacío desde un solo panel. Las tres buretas permiten el control de la presión de la celda y la contrapresión de cada celda. Pueden monitorear el cambio de volumen en la muestra y pueden usarse para medir el flujo de agua a través de la muestra para pruebas de permeabilidad. Los FlexPanels pueden medir manualmente el cambio de volumen o la permeabilidad en una muestra de prueba triaxial sin el uso de un aparato de cambio de volumen, un beneficio distintivo en comparación con los sistemas de vejiga de aire/agua.
