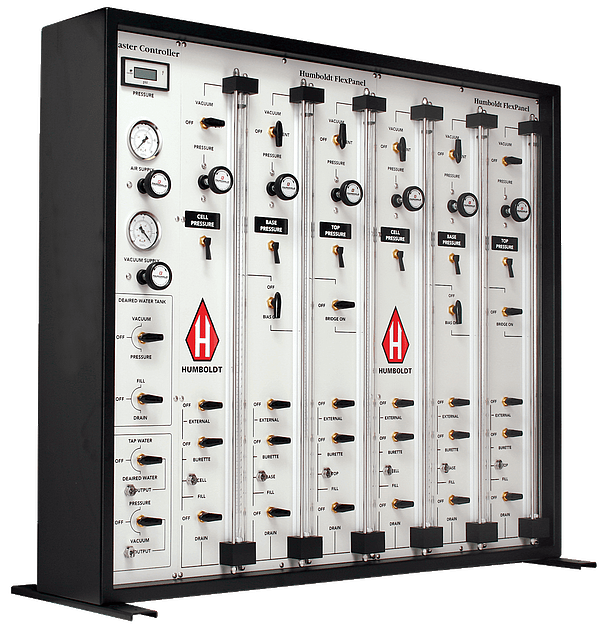

El panel auxiliar de HM-4160A proporciona conjuntos adicionales de entornos para 2 celdas, que pueden usarse para expandir la capacidad de un sistema. Cada conjunto de tres (3) burettes proporciona los controles necesarios para que se use otra celda. El HM-4160A proporciona dos (2) conjuntos de (3) burettes. Humboldt recomienda cualquier combinación de hasta cinco (5) conjuntos de entornos que se puedan usar con cada Panel de control.
El panel auxiliar de HM-4160A proporciona conjuntos adicionales de entornos para 2 celdas, que pueden usarse para expandir la capacidad de un sistema. Cada conjunto de tres (3) burettes proporciona los controles necesarios para que se use otra celda. El HM-4160A proporciona dos (2) conjuntos de (3) burettes. Humboldt recomienda cualquier combinación de hasta cinco (5) conjuntos de entornos que se puedan usar con cada Panel de control.
La prueba de permeabilidad mide la tasa de descarga de agua en condiciones de flujo laminar a través de un área de sección transversal de unidades de un medio poroso bajo un gradiente hidráulico de la unidad y condiciones de temperatura estándar (20c). En las pruebas de permeabilidad, el suelo se somete a agua bajo una presión conocida, y se mide el fljo. El coeficiente de permeabilidad (k), o simplemente permeabilidad, expresa la capacidad del agua para flje a través del medio particular. El método de prueba de cabeza constante es aplicable a los suelos granulares del curso, como las arenas y las gravas. El método de prueba de la cabeza que cae es aplicable a suelos de grano fino. Cualquiera de los métodos se puede usar para probar los payasils.
Humboldt FlexPanels
Humboldt FlexPanels proporciona un sistema de distribución simple y altamente eficiente para proporcionar aire, agua y agua desaireada para su uso en aplicaciones de permeabilidad y pruebas triaxiales. La configuración simple de FlexPanels sencilla, con sus entornos integrales, proporciona un diseño condensado/compacto que ocupa menos espacio de mostrador que los sistemas competitivos con vejigas de aire/agua. El diseño de Burette largo y estrecho de los FlexPanels de Humboldt proporciona tiempos de procesamiento de prueba más rápidos en comparación con los sistemas Burette más grandes y más cortos, al tiempo que proporciona el mismo volumen. Esto se debe a la cantidad reducida de formación de menisco en los burettes más estrechos, lo que permite que el nivel del agua caiga más rápido, lo que resulta en lecturas más rápidas. Además, el uso de burettes más largos/más estrechos y una graduación de escala de 0.02 ml, también proporciona una escala más fácil de leer y más precisa.
FlexPanels también cuentan con un regulador de sesgo y un puente. El regulador de sesgo mantiene la presión diferencial cuando aumentan las presiones de confinamiento y espalda. El puente ofrece un control simultáneo de presiones base y superior mediante el uso de un solo regulador. Esta característica minimiza el tiempo del operador y reduce el margen de error al abrir y ajustar a los reguladores durante una prueba. El sistema FlexPanel Humboldt se compone de 5 configuraciones de panel separadas, que se pueden agrupar para acomodar de 1 a 6 cellsups.
Configuración y operación rápida y fácil
Humboldt FlexPanels hace que la configuración sea rápida y fácil con puertos claramente etiquetados y conexiones de conexión rápida. La operación es igual de fácil con controles claramente etiquetados, medidores grandes y marcas de burette fáciles de leer. Todos los Flexpanels de Humboldt utilizan válvulas de swagelock sin volumen y reguladores de precisión de tipo constante de Fairchild para un control preciso. Todas las entradas y salidas utilizan conexiones rápidas para garantizar una configuración rápida y precisa a las células Permeameter, así como el aire, el agua y las conexiones de drenaje. Los accesorios, tubos y conectores se suministran con cada unidad. Todos los FlexPanels están diseñados para manejar las presiones de aire de hasta 150 psi. Para probar las MUestras contaminadas, Humboldt ofrece una unidad de interfaz tóxica opcional, que evita que los fluidos y vapores tóxicos ingresen al FlexPanel. Ver FacingPage.
Humboldt Flexpanels está construido de aluminio ligero para una vida larga y sin óxido. FlexPanels proporcionan una solución precisa y fácil de operar para controlar el aire comprimido, el agua, el agua desaireada y el vacío sin la necesidad de interfaces de la vejiga de aire/agua para producir las presiones necesarias para la permeabilidad y las pruebas triaxiales. FlexPanels utilizan un conjunto de tres buretos para controlar las presiones de celda, tapa superior y pedestal base. Este sistema de presión extremadamente versátil controla la presión, el agua, el tanque desaireado y el vacío de un solo panel. Los tres burettes permiten el control de la presión celular y la presión posterior para cada celda. Pueden monitorear el cambio de volumen en la Maestra y se pueden usar para medir el flujo del agua a través de la Mama para las pruebas de permeabilidad. FlexPanels puede medir manualmente el cambio de volumen o la permeabilidad en una mama de prueba triaxial sin el uso de un aparato de cambio de volumen, un beneficio distintivo en comparación con los sistemas de copa de aire/agua.
Referencia Humboldt: Ver ficha del fabricante
