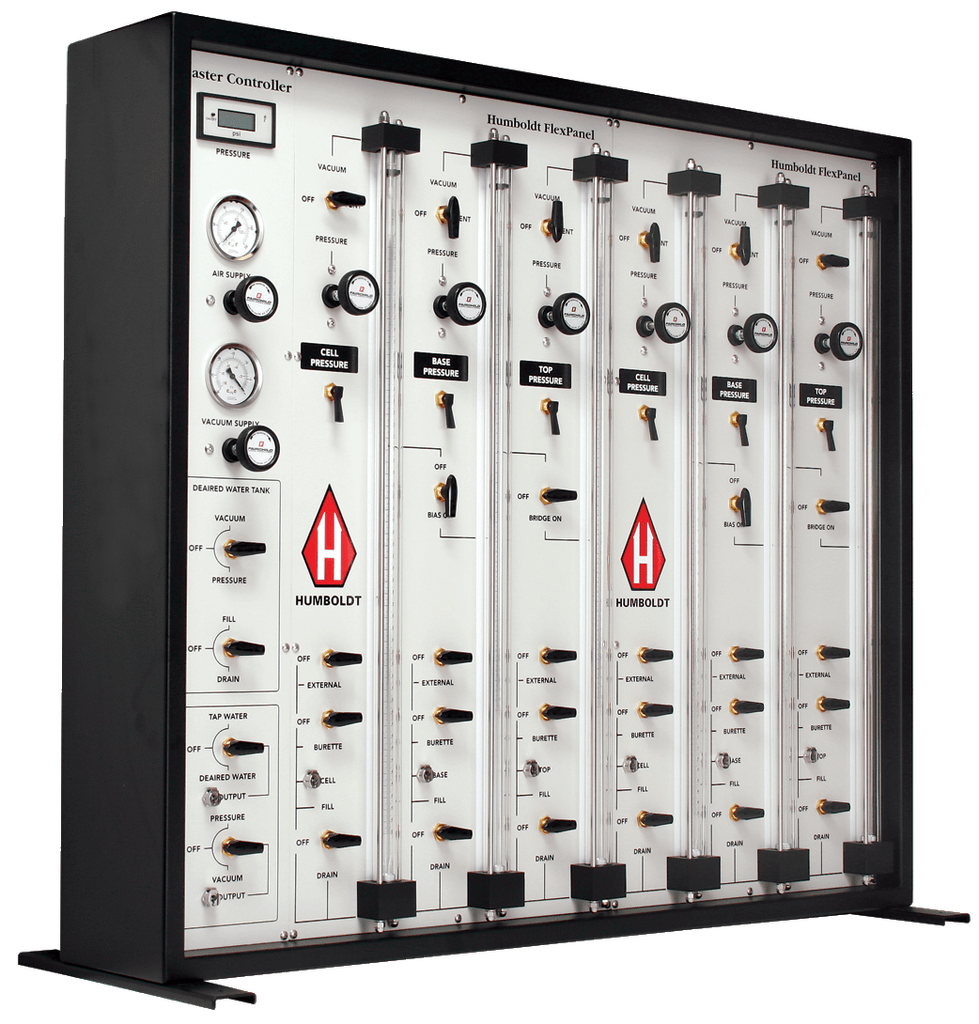

Paneles FlexPanels, panel auxiliar de 2 celdas

Descripción General

El panel auxiliar FlexPanels de 2 celdas cumple con las siguientes normas: ASTM D4767, ASTM D7181 y BS 1377 PARTE 6 1990. El panel auxiliar HM-4160A proporciona juegos adicionales de buretas para 2 celdas, lo que permite ampliar la capacidad del sistema. Cada juego de tres (3) buretas proporciona los controles necesarios para el uso de otra celda. El HM-4160A incluye dos (2) juegos de tres (3) buretas. Humboldt recomienda utilizar cualquier combinación de hasta cinco (5) juegos de buretas con cada panel de control. La prueba de permeabilidad mide el caudal de agua en condiciones de flujo laminar a través de una sección transversal unitaria de un medio poroso, bajo un gradiente hidráulico unitario y a temperatura estándar (20 °C). En esta prueba, el suelo se somete a agua a una presión conocida y se mide el caudal. El coeficiente de permeabilidad (k), o simplemente permeabilidad, expresa la capacidad del agua para fluir a través de un medio determinado. El método de ensayo de carga constante es aplicable a suelos granulares gruesos como arenas y gravas. El método de ensayo de carga variable es aplicable a suelos de grano fino. Cualquiera de los dos métodos puede utilizarse para ensayar suelos arcillosos. Los FlexPanels de Humboldt proporcionan un sistema de distribución sencillo y altamente eficiente para suministrar aire, agua y agua desaireada para su uso en ensayos de permeabilidad y triaxiales. La configuración simple y directa del FlexPanel, con sus buretas integradas, ofrece un diseño compacto que ocupa menos espacio en la encimera que los sistemas de la competencia con vejigas de aire/agua. El diseño largo y estrecho de las buretas de los FlexPanels de Humboldt permite tiempos de procesamiento de ensayos más rápidos en comparación con los sistemas de buretas más grandes y cortas, manteniendo el mismo volumen. Esto se debe a la menor formación de menisco en las buretas más estrechas, lo que permite que el nivel de agua descienda más rápidamente, resultando en lecturas más rápidas. Además, el uso de buretas más largas y estrechas, junto con una graduación de 0,02 ml, proporciona una escala más precisa y fácil de leer. Los FlexPanels también incluyen un regulador de presión diferencial y un puente. El regulador de presión diferencial mantiene la presión diferencial cuando aumentan las presiones de confinamiento y de retorno. El puente permite el control simultáneo de las presiones base y superior con un solo regulador. Esta característica minimiza el tiempo del operador y reduce el margen de error al abrir y ajustar los reguladores durante una prueba. El sistema Humboldt FlexPanel consta de 5 configuraciones de panel independientes, que se pueden agrupar para adaptarse a configuraciones de 1 a 6 celdas. Configuración y funcionamiento rápidos y sencillos: Los Humboldt FlexPanels facilitan la configuración gracias a sus puertos claramente etiquetados y conexiones rápidas. El funcionamiento es igualmente sencillo gracias a los controles claramente etiquetados, los manómetros de gran tamaño y las marcas de bureta de fácil lectura. Todos los Humboldt FlexPanels utilizan válvulas Swagelock sin cambio de volumen y reguladores de precisión Fairchild de purga constante para un control preciso. Todas las entradas y salidas utilizan conexiones rápidas para garantizar una configuración rápida y precisa de las celdas del permeámetro, así como de las conexiones de aire, agua y drenaje. Los accesorios, tubos y conectores se suministran con cada unidad. Todos los FlexPanels están diseñados para soportar presiones de aire de hasta 150 psi. Para el análisis de muestras contaminadas, Humboldt ofrece una Unidad de Interfaz Tóxica opcional, que impide la entrada de fluidos y vapores tóxicos al FlexPanel. Véase la página siguiente. Características de los FlexPanels de Humboldt: Los FlexPanels de Humboldt están fabricados en aluminio ligero para una larga vida útil sin corrosión. Los FlexPanels proporcionan una solución precisa y fácil de usar para controlar el aire comprimido, el agua, el agua desaireada y el vacío sin necesidad de interfaces de vejiga de aire/agua para generar las presiones necesarias para las pruebas de permeabilidad y triaxiales. Los FlexPanels utilizan un conjunto de tres buretas para controlar las presiones de la celda, la tapa superior y la base. Este sistema de presión extremadamente versátil controla la presión, el agua, el tanque de desaireación y el vacío desde un único panel. Las tres buretas permiten controlar la presión y la contrapresión de cada celda. Permiten monitorizar el cambio de volumen en la muestra y medir el flujo de agua a través de ella para realizar pruebas de permeabilidad. Los FlexPanels pueden medir manualmente el cambio de volumen o la permeabilidad en una muestra de ensayo triaxial sin necesidad de un aparato de medición de volumen, una clara ventaja respecto a los sistemas de vejiga de aire/agua. Leer más Leer menos
