Un marco de carga triaxial específico de tamaño pequeño que proporciona la versatilidad, precisión y durabilidad que se encuentran en los marcos de carga de la serie Elite de Humboldt.

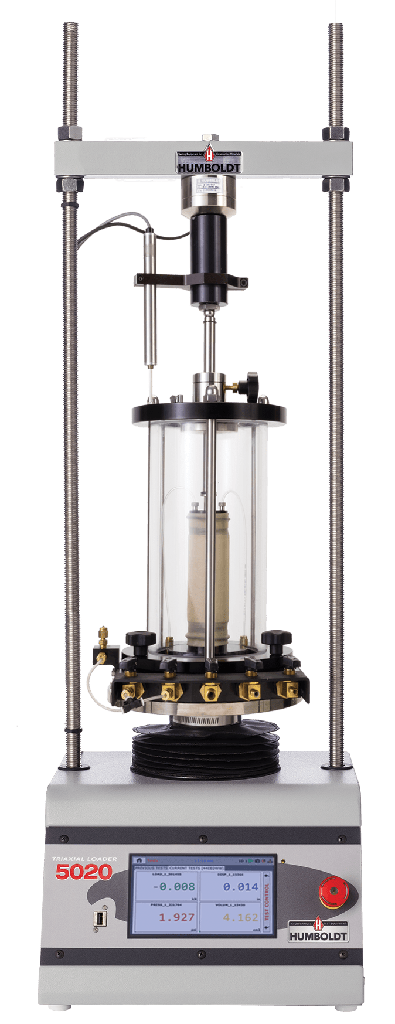

El cargador triaxial HM-5020 ha sido diseñado específicamente para manejar aplicaciones de prueba triaxiales, que incluyen: UU, CU y CD triaxial y UC. Desde instituciones educativas y empresas de consultoría hasta laboratorios comerciales de gran volumen y proyectos de construcción, el cargador triaxial puede manejar cualquier aplicación con facilidad. Su diseño resistente y su control preciso del motor paso a paso proporcionan una plataforma estable para años de servicio confiable, lo que permite al HM-5020 realizar cualquier prueba requerida hasta su capacidad de carga de 3000 lbf (15 kN).
Como todos los marcos de carga de la serie Elite, el HM-5020 está construido alrededor del registrador de datos integral de 4 canales de Humboldt con control de pantalla táctil, que permite que el marco de carga se utilice como un dispositivo independiente capaz de realizar un control total de las pruebas y el registro de datos. También puede ser controlado por una computadora en red en cualquier ubicación con acceso a la red. Proporciona cuatro (4) canales de adquisición de datos integrales e independientes, que pueden utilizarse en configuraciones independientes o acceder a través de una computadora en red LAN utilizando el software Next de Humboldt. Los marcos de carga de la serie Elite están construidos con componentes duraderos y de alta calidad y cuentan con el uso de un motor paso a paso, engranajes de precisión y una caja de cambios para garantizar un funcionamiento suave y confiable, así como resultados precisos.
En modo independiente, estos marcos de carga proporcionan un controlador de pantalla táctil de 7" (178 mm). Estas nuevas pantallas táctiles impermeables brindan un monitoreo colorido y de un vistazo de las funciones de prueba sin el uso de una computadora. Los operadores pueden ver todos los datos en varios formatos en la máquina mientras se ejecuta la prueba. Luego, los datos se pueden descargar más tarde a una computadora en el laboratorio, en la sala contigua o en una ubicación diferente, al mismo tiempo que brindan capacidades de generación de informes desde el software NEXT de Humboldt o nuestro software mejorado. módulos específicos de la prueba.
Control autónomo
El controlador de pantalla táctil de Humboldt le proporciona un monitoreo gráfico completo de todas las funciones de prueba en una aplicación independiente, mientras mantiene el control total de la computadora cuando lo desee.
Ahora puede tener control y monitoreo completos con la punta de los dedos de todas las funciones de prueba con el controlador de pantalla táctil de Humboldt, que se encuentra en los marcos de carga de la serie Elite de Humboldt. Esta pantalla impermeable de siete pulgadas proporciona monitoreo de un vistazo de las funciones de prueba, en una pantalla gráfica en tiempo real, sin el uso de una computadora, aprovechando la dedicación de Humboldt a la adquisición de datos modular e independiente.
Ahora, en una aplicación independiente, podrá ejecutar pruebas y mostrar resultados mientras visualiza tabulaciones, gráficos x-y básicos y lecturas de instrumentos en tiempo real durante la prueba, utilizando la adquisición de datos básicos definidos por el usuario. Los datos de la prueba se almacenan en el dispositivo y se pueden descargar a una unidad USB a través del puerto USB FRONTAL de la máquina o los datos se pueden transferir a una computadora a través del puerto LAN.
También se puede utilizar un segundo puerto USB ubicado en la parte posterior de la máquina para alimentar un punto de acceso inalámbrico, que puede proporcionar una conexión inalámbrica con una computadora, si no hay una LAN disponible.
El controlador de pantalla táctil proporciona:
Adquisición de datos de 4 canales
La pantalla táctil de alta resolución, de 7 pulgadas, resistente al agua, proporciona control total y visualización gráfica de las pruebas en tiempo real.
Control de máquina/prueba y adquisición de datos mediante
pantalla táctil
Controla todos los canales al mismo tiempo
Calibración de canales para celda de carga y transductor.
Cuadro gráfico en tiempo real y visualización numérica de las pruebas mediante pantalla táctil.
Tasa de muestreo efectiva de 50 lecturas por segundo
Almacena hasta 1000 pruebas con 3000 puntos por prueba
2 puertos USB. Uno al frente para transferencia de datos y el puerto trasero es para alimentar un punto de acceso inalámbrico.
Control por computadora
El software Next de Humboldt se incluye con el
todos los marcos de carga de la serie Elite. Este software proporciona un control sólido de la máquina, adquisición de datos y generación de informes para quienes utilizan una computadora para controlar las operaciones de prueba. Además, los operadores tienen la capacidad de ver y controlar las operaciones de prueba desde una PC en el laboratorio, en la sala contigua o en una ubicación diferente, al mismo tiempo que brindan capacidades de generación de informes utilizando el software NEXT y los módulos de software específicos de la prueba.
Entonces, ya sea que esté controlando un solo marco de carga, controlando múltiples máquinas o incluso un laboratorio geotécnico completo, el software NEXT de Humboldt, junto con los marcos de carga de la serie Elite de Humboldt, brindan una solución completa para la adquisición, registro y presentación de datos de prueba en formatos de tabulación de datos y gráficos.
Control de la máquina y adquisición de datos a través de un ordenador en red.
Proporciona la posibilidad de utilizar los módulos avanzados específicos de pruebas de Next Software.
Cuadro gráfico en tiempo real y visualización numérica de las pruebas mediante pantalla de computadora.
Tasa de muestreo efectiva de 50 lecturas por segundo
Almacena pruebas ilimitadas con hasta 3000 puntos por prueba.
Se pueden ejecutar hasta 255 pruebas individuales simultáneamente desde una sola PC
Proporciona capacidades gráficas avanzadas
Proporciona personalización de unidad completa
Los informes también se pueden exportar a Excel o a un archivo CSV, si lo desea, y podemos proporcionar soluciones personalizadas de integración/exportación para LIMS, EQuIS, gINT, etc.
