Una estructura de carga triaxial específica para la huella pequeña que proporciona la versatilidad, la precisión y la durabilidad que se encuentran en la serie Elite de Humboldt Loadestructuras.
Una estructura de carga triaxial específica para la huella pequeña que proporciona la versatilidad, la precisión y la durabilidad que se encuentran en la serie Elite de Humboldt Loadestructuras.

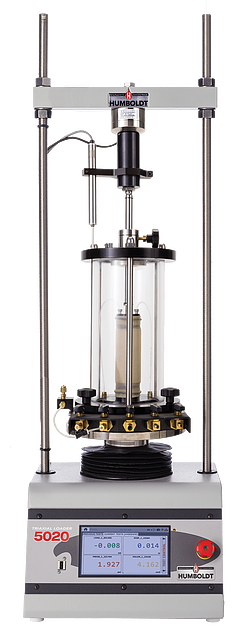

El cargador triaxial HM-5020 ha sido diseñado específicamente para manejar aplicaciones de pruebas triaxiales, que incluyen: UU, CU y CD Triaxial y UC. Desde instituciones educativas y empresas de consultoría hasta laboratorios comerciales y proyectos de construcción de alto volumen, el cargador triaxial puede manejar cualquier aplicación con facilidad. Su diseño de alta resistencia y su control preciso-motor paso a paso proporcionan una plataforma estable para años de servicio confiable, lo que permite que el HM-5020 realice cualquier prueba requerida hasta su capacidad de carga de 3000 lbf (15kn).
Al igual que todas las estructuras de carga de la serie Elite, el HM-5020 se construye alrededor de Humboldts Integral, registrador de datos de 4 canales con control de pantalla táctil, lo que permite que la carga de estructura se utilice como un dispositivo independiente capaz de control de prueba completo y registro de datos. También puede ser controlado por una computadora en red en cualquier ubicación con acceso a la red. Proporcione cuatro (4) canales de adquisición de datos integrales e independientes, que se pueden utilizar en configuraciones independientes o accedidas a través de una computadora con red de LAN utilizando el próximo software de Humboldt. Las estructuras de carga de la serie Elite están construidas con componentes duraderos y de alta calidad y cuentan con el uso de un motor paso a paso, engranajes de precisión y una caja de engranajes para garantizar una operación suave y confiable, así como precisores.
En el modo independiente, estas estructuras de carga proporcionan un controlador de pantalla táctil de 7 "(178 mm). Estas nuevas pantallas táctiles impermeables proporcionan un monitoreo colorido y at-a-pegamento de las funciones de prueba sin el uso de una computadora. El próximo software de Humboldt o nuestros modelos de prueba de prueba mejorados.
Control independiente
El controlador de pantalla táctil de Humboldt le proporciona un monitoreo completo y gráfico de todas las funciones de prueba en una aplicación independiente, al tiempo que mantiene el control completo de la computadora Whendesered.
Ahora puede tener control completo de la punta de los dedos y el monitoreo de todas las funciones de prueba con el controlador de pantalla táctil de Humboldt, que se encuentra en las estructuras de carga de la serie Elite de Humboldt. Esta pantalla impermeable de siete pulgadas proporciona un monitoreo AT-A-Glance de las funciones de prueba, en una pantalla gráfica en tiempo real, sin el uso de una computadora, basándose en la dedicación de Humboldts a DataSacquisition modular y independiente.
Ahora, en una aplicación independiente, podrá ejecutar pruebas y mostrar resultados al ver la tabulación, los gráficos X-Y básicos y las lecturas de instrumentos en tiempo real durante la prueba, utilizando la adquisición básica de datos definida por el usuario. Los datos de prueba se almacenan en el dispositivo y se pueden descargar a una unidad USB a través del puerto USB delantero de la máquina o los datos pueden transferirse a una computadora a través del Lanport.
También se puede utilizar un segundo puerto USB ubicado en la parte posterior de la máquina para alimentar un punto de acceso inalámbrico, que puede proporcionar una conexión inalámbrica con una computadora, si no se encuentra disponible.
4-channel data acquisition
Hi-res, 7 ", impermeable, la pantalla táctil proporciona control total y de visualización gráfica en tiempo real.
Control de máquina/prueba y adquisición de datos a través de
pantalla táctil
Controlar todos los canales en Sametime
Calibración de canales para cargar Anducer de celda
Gráfico gráfico en tiempo real y visualización numérica de pruebas a través de touch-screendisplay
Tasa de muestreo efectiva de 50 lecturas perseguras
Almacena hasta 1000 pruebas con 3000 puntos PERTEST
2 puertos USB. Uno en el frente para la transferencia de datos y el puerto trasero es para alimentar un punto de acceso inalámbrico.
Control de la computadora
Humboldts El próximo software se incluye con el
Todas las series de elite Cargan Estructuras. Este software proporciona un control de máquina robusto, adquisición de datos y generación de informes para aquellos que usan una computadora para controlar las operaciones de prueba. Además, los operadores tienen la capacidad de ver y controlar las operaciones de pruebas desde una PC en el laboratorio, en la habitación siguiente o en una ubicación diferente, al tiempo que proporcionan capacidades de generación de informes utilizando el siguiente software y los softwaremodules específicos de la prueba.
Por lo tanto, ya sea que esté controlando una sola carga Estructura, controlando múltiples máquinas o incluso un laboratorio geotécnico completo, Humboldts Next Software, junto con las estructuras de carga de la serie Humboldts Elite proporcionan una solución completa para la adquisición, la grabación y la presentación de datos de prueba en la tabulación de datos y los aranceles gráficos.
Control de la máquina y adquisición de datos a través de NetworkEdComputer
Proporciona la capacidad de usar el próximo software, avanzado Test específicos Modules
Gráfico gráfico en tiempo real y visualización numérica de pruebas a través de ComputerDisplay
Tasa de muestreo efectiva de 50 lecturas perseguras
Almacenan pruebas ilimitadas con hasta 3000 puntos pertestes.
Hasta 255 pruebas individuales se pueden ejecutar simultáneamente desde un solopc
Proporciona capacidades de gráficos avanzados
Proporciona personalización de una unidad completa
Los informes también se pueden exportar a Excel o un archivo CSV, si lo desea, y podemos proporcionar soluciones de integración/exportación personalizadas para LIMS, EQUIS, Gint, etc.
Para obtener información adicional sobre la serie Elite de la serie Estructuras,
haga clic aquí
.
Referencia Humboldt: Ver ficha del fabricante
