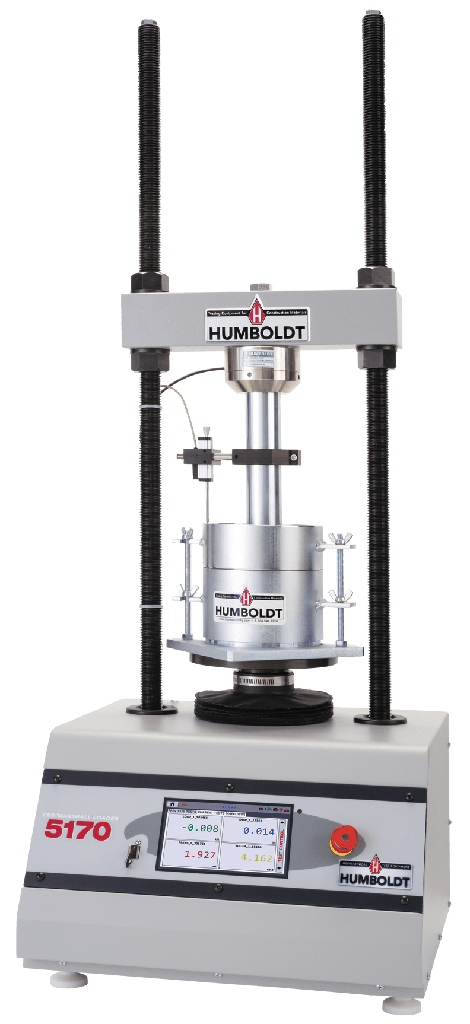

El marco de carga HM-5170A ha sido diseñado específicamente para manejar pruebas CBR y LBR, así como pruebas Marshall para asfalto. Su diseño resistente y su control preciso del motor paso a paso proporcionan una plataforma estable para años de servicio confiable. Desde instituciones educativas y empresas de consultoría hasta laboratorios comerciales de gran volumen y proyectos de construcción, el marco de carga HM-5170A puede realizar estas aplicaciones con facilidad.
El HM-5170A está construido alrededor del registrador de datos integral de Humboldt con control de pantalla táctil, que permite que el marco de carga se utilice como un dispositivo independiente capaz de realizar un control total de las pruebas y el registro de datos.
Se recomienda que los usuarios operen el procedimiento de prueba desde el panel frontal del marco de carga, ya que la prueba Marshall es una prueba muy corta y urgente. Las pantallas táctiles impermeables que aparecen en estos marcos de carga brindan funciones de prueba de monitoreo coloridas y de un vistazo sin el uso de una computadora. Los operadores pueden ver todos los datos en varios formatos en la máquina durante el procedimiento de prueba. Luego, los datos de la prueba se pueden transferir a una computadora para usarlos con el software NEXT de Humboldt para generar informes. También está disponible un módulo de software específico de Marshall para usar con el software NEXT, que proporciona configuración y formato específicos de Marshall, en lugar del formato genérico proporcionado con el software NEXT básico.
Control independiente
El controlador de pantalla táctil proporciona:
Adquisición de datos multicanal
La pantalla táctil de alta resolución, de 7 pulgadas, resistente al agua, proporciona control total y visualización gráfica de las pruebas en tiempo real.
Control de máquina/prueba y adquisición de datos mediante
pantalla táctil
Calibración de canales para celda de carga y transductor.
Cuadro gráfico en tiempo real y visualización numérica de las pruebas mediante pantalla táctil.
Tasa de muestreo efectiva de 50 lecturas por segundo
Almacena hasta 1000 pruebas con 3000 puntos por prueba
2 puertos USB. Uno al frente para transferencia de datos y el puerto trasero es para alimentar un punto de acceso inalámbrico.
El software NEXT de Humboldt se incluye con todos los marcos de carga de la serie Elite. En el caso de los HM-5120A y HM-5170A para uso con pruebas Marshall, se recomienda que este software se utilice únicamente para la adquisición de datos y la generación de informes y no para el control de la máquina. En esta aplicación, el software NEXT puede proporcionar capacidades gráficas avanzadas, personalización completa de la unidad y los informes también se pueden exportar a Excel o a un archivo CSV.
El HM-5170A se vende únicamente como marco de carga.
