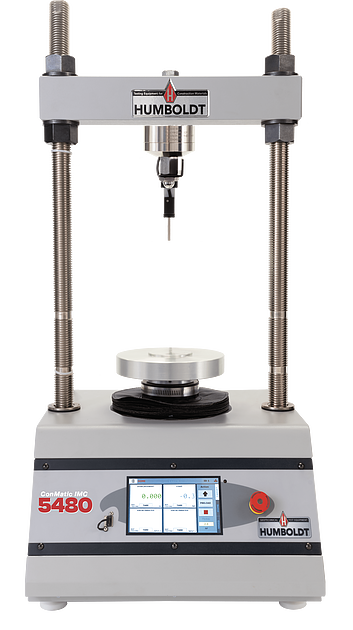

El HM-5480.3F IMC de Humboldt es un controlador automático para realizar pruebas incrementales, CRS y olas. Las pruebas automáticas liberarán técnicos para otras tareas y reducirán los requisitos de energía del hombre de los procedimientos de prueba en más de la mitad. IMC permite pruebas de consolidación en los siguientes modos de operación; Carga/tensión constante, velocidad constante de carga y velocidad constante de tensión.
El HM-5480.3F IMC de Humboldt es un controlador automático para realizar pruebas incrementales, CRS y olas. Las pruebas automáticas liberarán técnicos para otras tareas y reducirán los requisitos de energía del hombre de los procedimientos de prueba en más de la mitad. IMC permite pruebas de consolidación en los siguientes modos de operación; Carga/tensión constante, velocidad constante de carga y velocidad constante de tensión.
Un sistema automatizado de IMC de Conmatic puede reemplazar la producción de variasmachinas manuales:
Incremental según el método B (ASTM D2435), donde los incrementos de carga sucesivos se aplican a través del 100% de colonización primaria.
Velocidad constante de deformación (ASTM D4186) con backpresión controlada.
Hinchazón o colapso del suelo (ASTM D4546) Método A y B.
Una vez que se ha colocado una MaSestra en la plataforma de prueba y las condiciones de prueba establecidas, el IMC de Conmatic realiza todas las pruebas de consolidación, incluido el paso al siguiente nivel de estrés, sin evaluación de operadores.
El sistema se mueve automáticamente a través de los diferentes parámetros de prueba especificados por el usuario con pruebas de consolidación incrementales que generalmente se completan en 24 a 48 horas. Las pruebas se pueden realizar con nuestro próximo software de PC o sin él si una PC no está disponible. El software Humboldt Next con el módulo de consolidación HM-5100SW utiliza lecturas de deformación de Maestra tomadas del transductor de desplazamiento y las lecturas de carga de la celda de carga para mantener un estrés aplicado constante a la Maestra a lo largo de la prueba. Los datos de prueba se registran y se muestran en tiempo real en la pantalla mientras se almacenan los datos de prueba y los cálculos se realizan automáticamente. Humboldts Next Software con la modulidación de consolidación HM-5100SW:
Tabulación de datos de prueba en vivo y capacidades de gráficos en vivo
(real-time).
Informes de prueba completos, incluidos todos los cálculos y gráficos requeridos.
Revisión y exportación de pruebas utilizando el formato de Microsoft Excel (CSV).
El diseño único del sistema IMC de Conmatic permite al usuario conectar múltiples unidades IMC de Conmatic a una sola computadora cuando está conectado a través de un
LAN-network.
Control de la computadora
El siguiente software y el módulo de consolidación mejorado, HM-5100SW, se incluyen con la máquina automatizada de IMC Conmatic. Este software proporciona control de máquina, calibración, adquisición de datos y generación de informes para aquellos que usan una computadora para controlar las operaciones de prueba. Además, los operadores tienen la capacidad de ver y controlar las operaciones de prueba desde la PC de control, al tiempo que proporcionan capacidades de generación de informes utilizando el SoftWaremodule específico de la prueba.
Ya sea que esté controlando una sola o múltiples máquinas, el HM-5475 y el HM-5480 Conmatic IMC, junto con el siguiente software de prueba, proporciona una solución completa para la adquisición, grabación y presentación de datos de prueba en la tabulación de datos y los formatos de gráficos gráficos con el seguimiento:
Control de la máquina y adquisición de datos a través de NetworkEdComputer.
Proporciona la capacidad de utilizar el software Humboldts Next, avanzados, Modules específicos de prueba.
Gráfico gráfico en tiempo real y visualización numérica de pruebas a través de ComputerDisplay.
Tasa de muestreo efectiva de hasta 50 lecturas perseguras.
Almacenan pruebas ilimitadas con hasta 3000 puntos pertestes.
Hasta 255 pruebas individuales se pueden ejecutar simultáneamente desde un único PC.
Proporciona capacidades gráficas avanzadas.
Proporciona personalización de la unidad completa.
Los informes se pueden exportar a Excel o un archivo CSV, si lo desea, y Humboldt puede proporcionar soluciones de integración/exportación personalizadas para LIMS, EQUIS, GINT, también.
Los informes independientes están disponibles en formato Excel (CSV).
HM-4151A-Air/Water Bladder Cylinder
El cilindro Humboldt Air/Water Bladder se usa para administrar agua presurizada a la célula CRS. La vejiga actúa como un depósito y una interfaz entre el aire comprimido, utilizado como fuente de presión, y el agua, que se usa como medio presurizante para la Maestra. El cilindro funcionará continuamente a una presión máxima de 150 psi (1000 kPa). Está construido con placas de aluminio anodizadas, cilindro acrílico y una vitonbladder.
Manual de controlador de presión HM-4145
El controlador de presión independiente HM-4145 y las lecturas para aplicaciones de presión triaxial y CRS UU (no renovadas). Se puede usar con el HM-4151A. Los controles incluyen: un medidor de presión de lectura digital, regulador de presión, suministro de agua y tomas de presión. Operar a una presión máxima de 150 psi (1000kPa).
Referencia Humboldt: Ver ficha del fabricante
