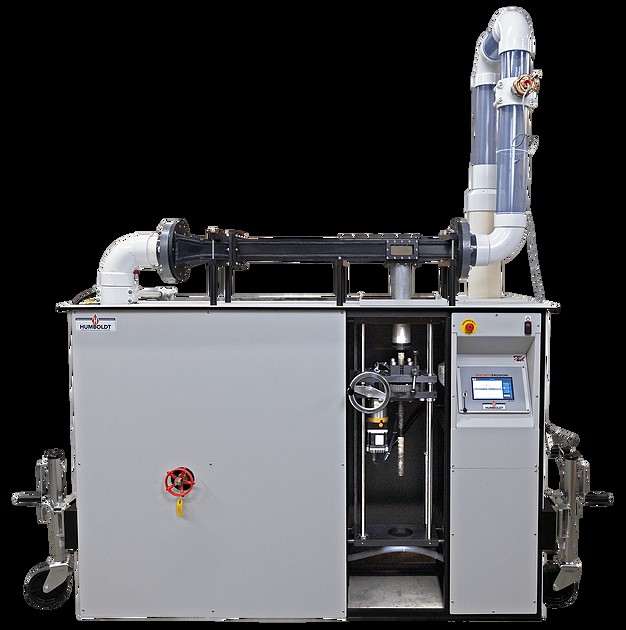

El aparato de función de erosión HM-5940.3F (EFA) fue diseñado y construido para evitar fallas en el puente midiendo la erosión del suelo. Utilizado en conjunto con el método de predicción SRICOS Scour, el HM-5940 puede proporcionar mediciones de erosión más precisas y predicciones de flagelo que previamente obtenibles. Las aplicaciones para su uso incluyen: fregado en puentes, tuberías de presas, erosión de la playa y problemas de erosión de la superficie. En el caso de la exploración en las ubicaciones de los puentes, la EFA conduce a una mayor precisión en las predicciones de profundidad de fregado, ofreciendo varias ventajas sobre los métodos de prueba anteriores. Estas ventajas incluyen: perturbación mínima de Maestra; Medición de la tasa de erosión frente al esfuerzo cortante; Medición del estrés cortante crítico e incorporación de los resultados de la prueba del método de predicción de SRICOS Scour. El aparato de función de erosión HM-4000 utiliza tubos de Shelby estándar de 3.0 "OD X 2.875: ID (76.2 x 73 mm). El método SRICOS mejora la precisión de las predicciones de Scour Scour de HM-5940. fueron desarrollados a través de la investigación realizada por Jean-Louis Briaud, PhD, PE.
El aparato de función de erosión HM-5940.3F (EFA) fue diseñado y construido para evitar fallas en el puente midiendo la erosión del suelo. Utilizado en conjunto con el método de predicción SRICOS Scour, el HM-5940 puede proporcionar mediciones de erosión más precisas y predicciones de flagelo que previamente obtenibles. Las aplicaciones para su uso incluyen: fregado en puentes, tuberías de presas, erosión de la playa y problemas de erosión de la superficie. En el caso de la exploración en las ubicaciones de los puentes, la EFA conduce a una mayor precisión en las predicciones de profundidad de fregado, ofreciendo varias ventajas sobre los métodos de prueba anteriores. Estas ventajas incluyen: perturbación mínima de Maestra; Medición de la tasa de erosión frente al esfuerzo cortante; Medición del estrés cortante crítico e incorporación de los resultados de la prueba del método de predicción de SRICOS Scour. El aparato de función de erosión HM-4000 utiliza tubos de Shelby estándar de 3.0 "OD X 2.875: ID (76.2 x 73 mm). El método SRICOS mejora la precisión de las predicciones de Scour Scour de HM-5940. fueron desarrollados a través de la investigación realizada por Jean-Louis Briaud, PhD, PE.
7 "Touch Screeninterface
Registra y tabula TestData.
Puede almacenar cientos de pruebas en Atime.
Gráficos Flujo tasa versus tiempo, así como la temperatura del agua frente a tiempo
El sistema puede llenar automáticamente el tanque de agua utilizando subsensores de niveles de agua.
El sistema puede ciclo automático entre el sumidero de agua y el relleno de agua durante las pruebas para mantener las malas mantas más bajas.
Si está conectado por Internet, la máquina se actualizará automáticamente con FirmwareUpdates disponibles.
Los datos de prueba se pueden exportar a un Stick USB para transferir a una PC con el software de descarga de datos de Humboldt disponible en HumboldtWebSite.
El motor puede empujar a la mama cualquier distancia específica personalizable por Theuser.
El sCosmetod extendido
1) Calcule la profundidad máxima del puntaje.
2) Recoja mumestras del suelo en el sitio.
3) Pruebe los MUestras en el EFA para obtener la tasa de erosión frente al estrés cortante hidráulico aplicado.
4) Prepare el hidrograma de velocidad para el Bridge.
5) Use el programa SRICOS con 3 y 4 arriba como entrada y genere la profundidad de Scour frente al tiempo durante el período cubierto por la Hidrografía elegida.
El simple sgricosmethod
1) Calcule la profundidad máxima del puntaje.
2) Recoja mumestras del suelo en el sitio.
3) Pruebe los MUestras en el EFA para obtener la tasa de erosión frente a la tensión cortante hidráulica aplicada.
4) Calcule el tiempo equivalente para una vida útil de diseño dada del puente y para la Velocidad del Design.
5) Usando ecuaciones conocidas, calcule la profundidad de la fregado al final de la vida del diseño.
Referencia Humboldt: Ver ficha del fabricante
